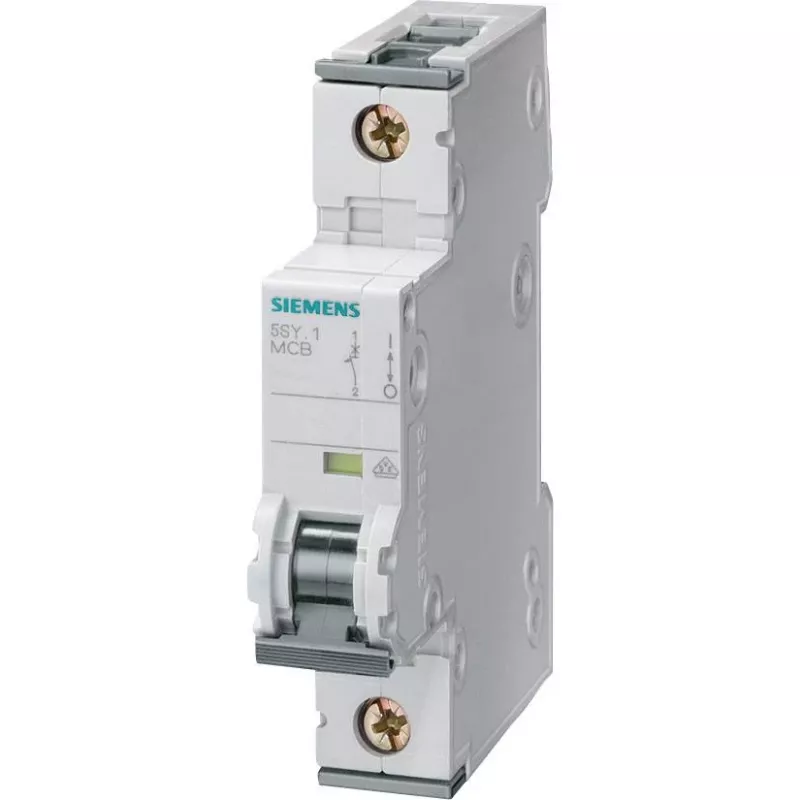

Siemens SENTRON 5SY5 Leitungsschutzschalter, 1-polig, C, 16 A, 230/400 V AC, 10 kA (5SY5116-7)

Der Siemens 5SY5116-7 ist ein Leitungsschutzschalter (MCB) aus der SENTRON 5SY5 Serie, der sich durch seine allstromsensitive Auslösung und die Charakteristik C auszeichnet und somit für den Schutz von Stromkreisen mit moderaten Einschaltströmen geeignet ist. Mit einem Bemessungsstrom von 16 A und einem Schaltvermögen von 10 kA bietet er zuverlässigen Überstrom- und Kurzschlussschutz in Wohn- und Gewerbeinstallationen.

Highlights

• 1-polige Ausführung für einphasige Stromkreise
• Auslösecharakteristik C für allgemeine Anwendungen
• Bemessungsstrom 16 A, Spannung 230/400 V AC
• Kurzschluss-Schaltvermögen 10 kA (EN 60898)
• Hutschienenmontage (TH 35 mm)
• Kompakte Breite von 1 TE (18 mm)

Im täglichen Einsatz

Der 5SY5116-7 ist für die einfache Installation auf Standard-Hutschienen konzipiert, wobei die Schraubklemmen Leiter bis 35 mm² (massiv) aufnehmen. Seine mechanische und elektrische Lebensdauer von 10.000 Schaltspielen gewährleistet langfristige Zuverlässigkeit. Das Gerät arbeitet in einem Umgebungstemperaturbereich von -25 bis +45 °C und ist somit für verschiedene Umgebungen geeignet.

Technische Daten

• Serie: SENTRON 5SY5
• Polzahl: 1
• Auslösecharakteristik: C
• Bemessungsstrom: 16 A
• Bemessungsspannung (AC): 230/400 V
• Bemessungsfrequenz: 50/60 Hz
• Kurzschluss-Schaltvermögen (EN 60898): 10 kA
• Kurzschluss-Schaltvermögen (EN 60947-2): 15 kA (bei 230 V AC)
• Montageart: Hutschiene (TH 35 mm)
• Anschlussart: Schraubklemmen
• Max. Leiterquerschnitt (massiv): 0,75 - 35 mm²
• Max. Leiterquerschnitt (feindrähtig): 0,75 - 25 mm²
• Schutzart (Klemmen): IP20
• Schutzart (installiert): IP40
• Mechanische Lebensdauer: 10.000 Schaltspiele
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Umgebungstemperatur im Betrieb: -25 bis +45 °C

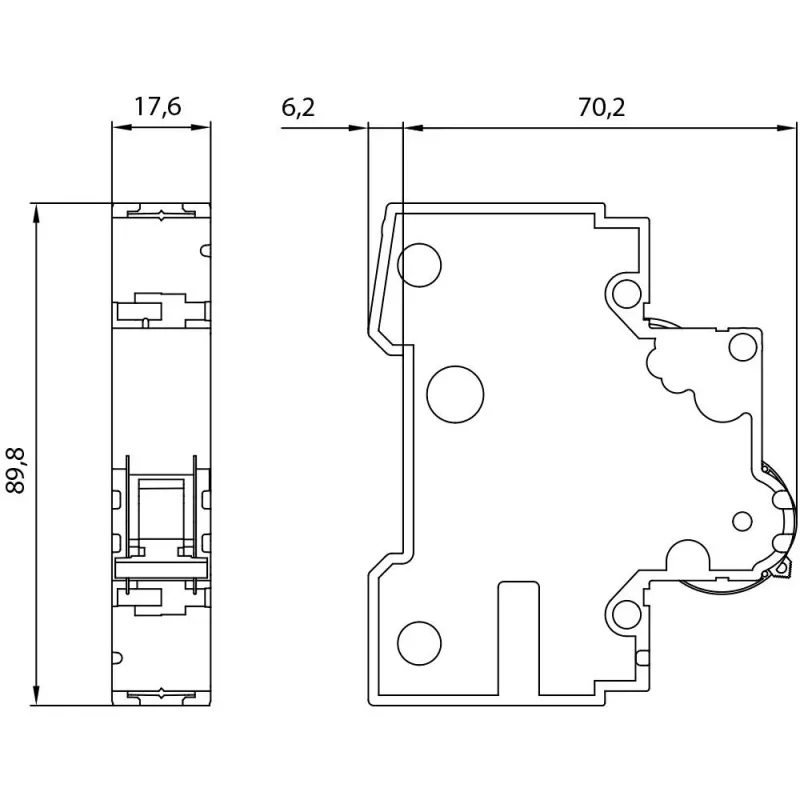

• Modulbreite: 1 TE (18 mm)

Abschließende Anmerkung

Der 5SY5116-7 kombiniert bewährte Siemens-Qualität mit wesentlichen Schutzfunktionen und bietet eine zuverlässige Lösung für den Stromkreisschutz in modernen Elektroinstallationen.
