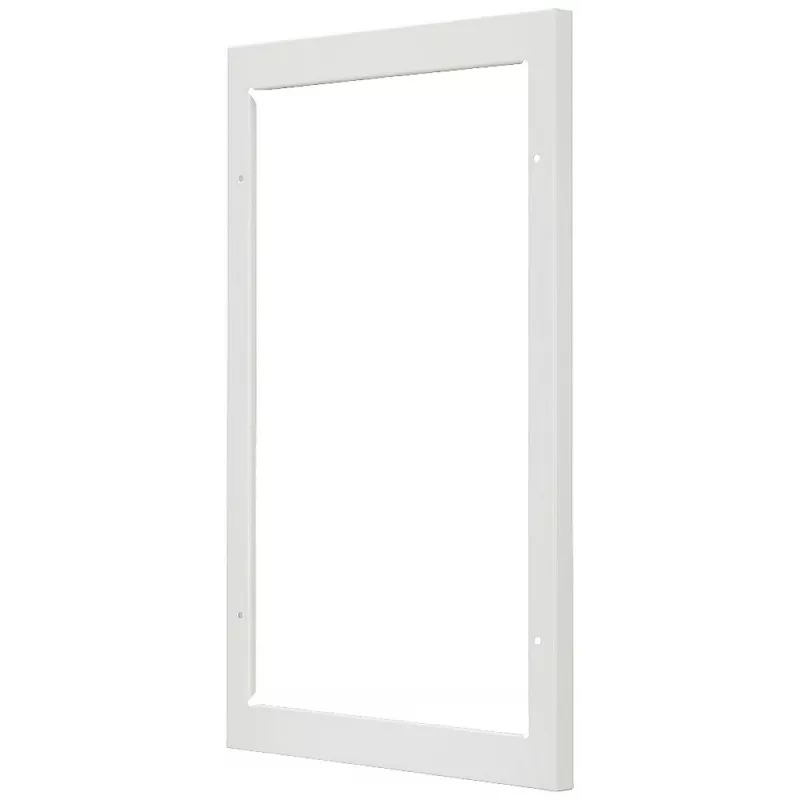

Siemens SENTRON 3VA Adapterrahmen 8GB4562 für 3VA1/3VA2 100-250A auf 400/630A Ausschnitt

Der Siemens 8GB4562 Adapterrahmen ist eine spezialisierte Montagelösung, die die Lücke zwischen kleineren SENTRON 3VA Leistungsschaltern und größeren Schalttafelausschnitten überbrückt. Im Gegensatz zu generischen Adapterplatten ist dieser Rahmen speziell für die 3VA-Serie entwickelt und ermöglicht die sichere Installation eines 3VA1- oder 3VA2-Leistungsschalters mit den Rahmengrößen 100A, 160A oder 250A in einen Ausschnitt, der ursprünglich für einen 400A- oder 630A-Leistungsschalter dimensioniert war. Dadurch entfallen kundenspezifische Schalttafelanpassungen und Nachrüst- oder Upgrade-Projekte werden beschleunigt.

Highlights

• Passt 3VA1/3VA2 Leistungsschalter (100A, 160A, 250A) an 3VA2 400A/630A Schalttafelausschnitte an
• Frontplattenmontage für einfachen Zugang und Installation
• Industrietaugliche Kunststoffkonstruktion in Schwarz
• Entspricht IEC-Normen für die elektrische Verteilung

Im täglichen Einsatz

Bei der Aufrüstung eines Verteilers oder dem Austausch eines Leistungsschalters gewährleistet der 8GB4562 eine saubere, professionelle Passform, ohne Lücken zu hinterlassen oder zusätzliche Anfertigungen zu erfordern. Seine präzisen inneren Ausschnittmaße (185 mm x 105 mm) entsprechen dem Montagemuster des kleineren Leistungsschalters, während die Außenmaße (280 mm x 185 mm) die größere Öffnung abdecken. Der Rahmen ist leicht (0,3 kg) und wird von vorne installiert, was ihn ideal für Wartungsarbeiten macht.

Technische Daten

• Zubehörtyp: Adapterrahmen
• Produktserie: SENTRON 3VA
• Gerätekompatibilität: 3VA1/3VA2 100A, 160A, 250A
• Montageausschnitt-Kompatibilität: 3VA2 400A, 630A
• Montageart: Frontplattenmontage
• Material: Industrietauglicher Kunststoff
• Farbe: Schwarz
• Außenmaße (H x B x T): 280 mm x 185 mm x 15 mm
• Innenausschnittmaße (H x B): 185 mm x 105 mm
• Gewicht: 0,3 kg
• Anwendung: Elektrische Verteilungs- und Steuerungssysteme
• Normkonformität: IEC

Abschließende Anmerkung

Der 8GB4562 ist ein Original-Siemens-Zubehörteil, das Kompatibilität und Zuverlässigkeit innerhalb des SENTRON 3VA-Ökosystems gewährleistet.
