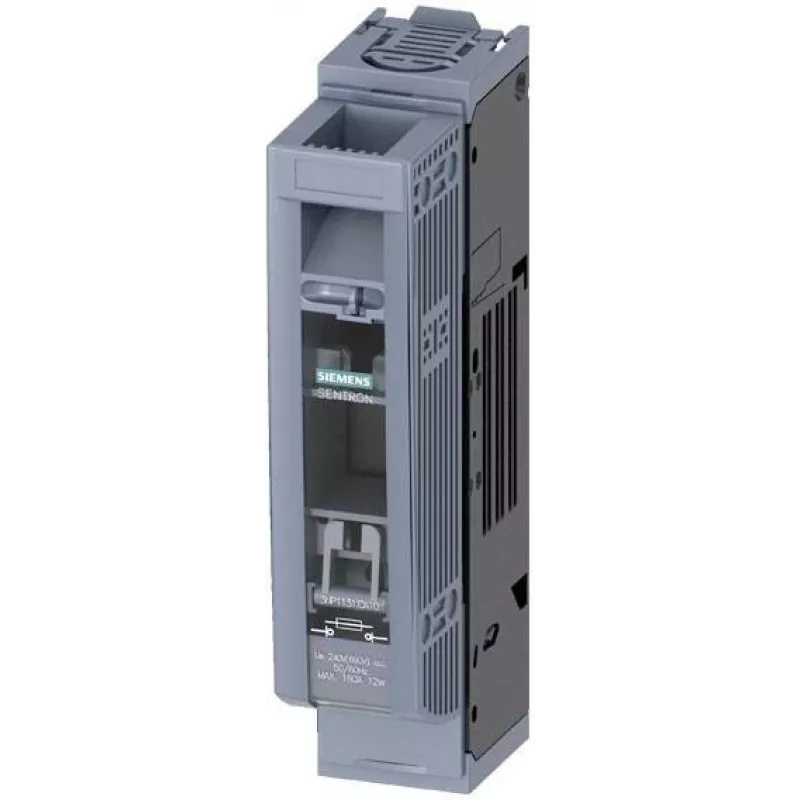

Siemens SENTRON 3NP1131-1CA10 Sicherungslasttrennschalter, 3-polig, 160 A, 690 V AC, NH00

In der industriellen Energieverteilung ist die sichere Trennung von Stromkreisen für Wartungsarbeiten oder im Fehlerfall entscheidend. Der Siemens SENTRON 3NP1131-1CA10 Sicherungslasttrennschalter bietet zuverlässiges Lastschalten und Trennen für Niederspannungssysteme und kombiniert den Schutz von NH00-Sicherungen mit einem robusten Schaltmechanismus.

Für wen ist es geeignet

Dieses 3-polige Gerät ist für den Einsatz in industriellen Schaltschränken, Verteilerbrettern und Motorsteuerzentren vorgesehen, wo hohe Schaltströme und Sicherungsschutz erforderlich sind. Es eignet sich für Elektriker und Schaltschrankbauer, die eine kompakte, DIN-schienenmontierbare Lösung für 690-V-AC-Netze benötigen.

Hauptmerkmale

• Bemessungsbetriebsstrom von 160 A und Spannung bis 690 V AC, geeignet für anspruchsvolle Energieverteilung.
• Nimmt NH00-Sicherungen auf, ermöglicht Kurzschlussschutz bis 120 kA in Kombination mit geeigneten Sicherungen.
• Frontbetätigter Mechanismus für manuelles Schalten, mit klarer EIN/AUS-Anzeige.
• Boxklemmen akzeptieren starre oder flexible Leiter von 10 bis 70 mm², was die Verdrahtung vereinfacht.
• Montage auf Standard-35-mm-DIN-Schiene oder Grundplatte für flexible Installation.
• Mechanische Lebensdauer von 10.000 Schaltspielen gewährleistet eine lange Lebensdauer.

Spezifikationen

• Baureihe: SENTRON 3NP1
• Polzahl: 3
• Sicherungsgröße: NH00
• Bemessungsbetriebsstrom (Ie): 160 A
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 800 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 8 kV
• Kurzschlussausschaltvermögen: 120 kA (mit geeigneten NH-Sicherungen)
• Montageart: DIN-Schiene (35 mm) / Grundplatte
• Anschlussart: Boxklemme
• Klemmenquerschnitt (starr): 10 - 70 mm²
• Klemmenquerschnitt (flexibel): 10 - 70 mm²
• Schutzart (Front): IP20
• Schutzart (Klemmen): IP00
• Betätigungsmechanismus: Frontbetätigung
• Normen: IEC 60947-3
• Verlustleistung bei 160 A: 12 W
• Umgebungstemperatur im Betrieb: -25 bis +55 °C
• Mechanische Lebensdauer: 10.000 Schaltspiele

Tipps

Stellen Sie stets sicher, dass die ausgewählten NH00-Sicherungseigenschaften den Last- und Kurzschlussanforderungen entsprechen. Sorgen Sie für ausreichende Belüftung im Gehäuse, um die Verlustleistung von 12 W bei Volllast zu bewältigen.
