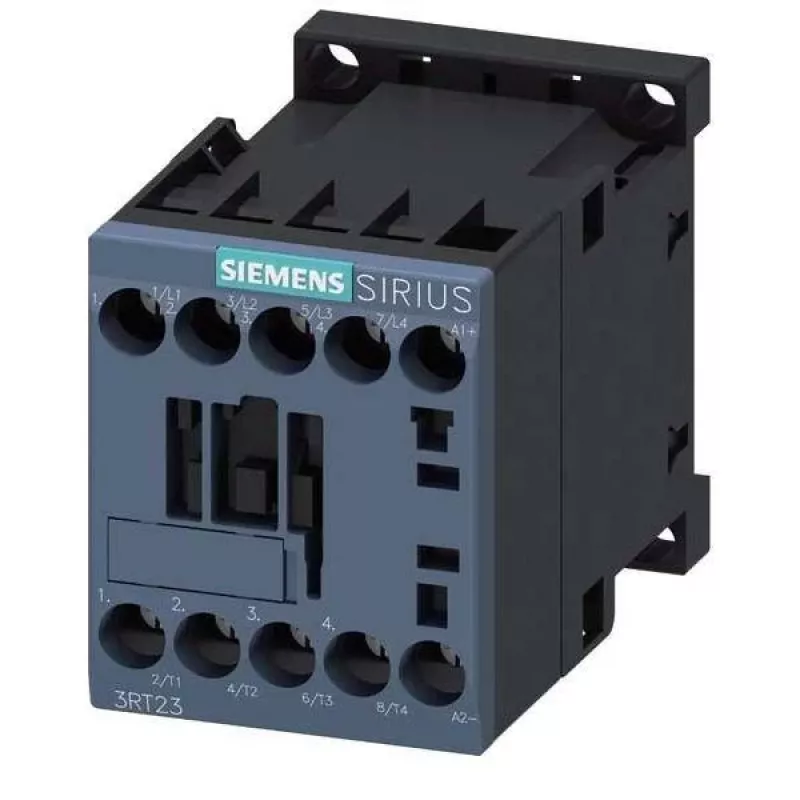

SIEMENS Schütz 22A 24VDC 4S 3RT2317-1BB40

Der SIEMENS 3RT2317-1BB40 ist ein 4-poliges Schütz der SIRIUS-Serie, das sich durch seine 24-V-DC-Spule und vier Schließer-Hauptkontakte auszeichnet und somit eine zuverlässige Wahl für das Schalten von Motoren bis 11 kW bei 400 V darstellt. Seine kompakte Baugröße S0 und die Schraubklemmen vereinfachen die Installation in Schaltschränken und auf DIN-Schienen.

Highlights

• Bemessungsbetriebsstrom 22 A bei AC-3, 400 V
• Steuerspannung: 24 V DC
• 4 Schließer-Hauptpole, keine Hilfskontakte
• Mechanische Lebensdauer: 30 Millionen Schaltspiele
• Bemessungsisolationsspannung 690 V, Stoßspannungsfestigkeit 6 kV

Im täglichen Einsatz

Dieses Schütz ist für häufige Schaltvorgänge in industriellen Umgebungen konzipiert. Mit einer elektrischen Lebensdauer von 10 Millionen Schaltspielen und einem breiten Betriebstemperaturbereich von -25 bis +60 °C behält es seine zuverlässige Leistung in anspruchsvollen Anwendungen bei. Die Schraubklemmenverbindung gewährleistet eine sichere Verdrahtung, und das Gerät kann flexibel auf einer DIN-Schiene oder mit Schrauben montiert werden.

Technische Daten

• Bemessungsbetriebsstrom (AC-3): 22 A bei 400 V
• Bemessungsbetriebsleistung (AC-3): 11 kW bei 400 V
• Polzahl: 4
• Steuerspannung: 24 V DC
• Hilfskontakte: 4 NO
• Baugröße: S0
• Anschlussart: Schraubklemme
• Montageart: DIN-Schiene / Schraubbefestigung
• Betriebstemperaturbereich: -25 bis +60 °C
• Elektrische Lebensdauer: 10.000.000 Schaltspiele
• Mechanische Lebensdauer: 30.000.000 Schaltspiele
• Schutzart: IP20
• Normen: IEC 60947-4-1, EN 60947-4-1
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Kurzschlussschutz (gG-Sicherung): 35 A

Abschließende Bemerkung

Der 3RT2317-1BB40 bietet eine bewährte Lösung für die Motorsteuerung und kombiniert robuste Konstruktion mit gleichbleibender Schaltleistung.
