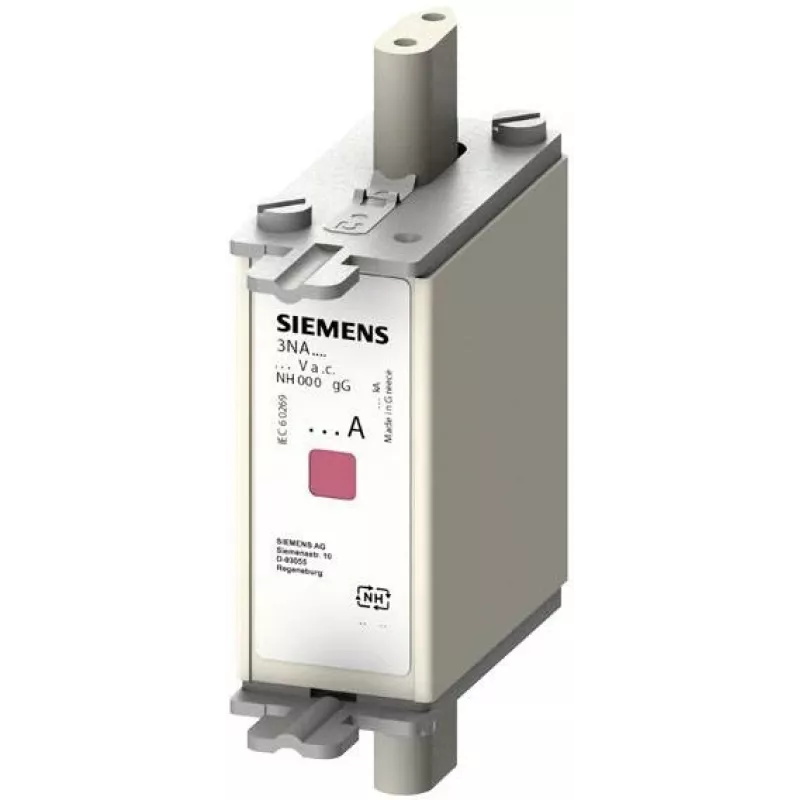

SIEMENS NH-Sicherungseinsatz NH000 80A 500V AC/250V DC gG (3NA7824)

Der Schutz von Kabeln und Leitungen in der industriellen Energieverteilung erfordert einen Sicherungseinsatz, der zuverlässige Unterbrechung mit hohem Schaltvermögen kombiniert. Der SIEMENS NH-Sicherungseinsatz NH000 80A 500V AC/250V DC gG (3NA7824) ist ein Ganzbereichs-Sicherungseinsatz für Kabel- und Leitungsschutz, bemessen für 80 A bei einer Spannungsbemessung von 500 V AC und 250 V DC. Seine Baugröße NH000 passt in Standard-Sicherungssockel, und die Betriebsklasse gG gewährleistet Schutz gegen Überlast und Kurzschluss.

Für wen ist es geeignet

Dieser Sicherungseinsatz ist für Elektriker und Instandhaltungsingenieure gedacht, die an industriellen Energieverteilungssystemen, Motorsteuerzentren und Einspeisekreisen arbeiten, in denen NH-Sicherungseinsätze spezifiziert sind.

Hauptmerkmale

• Bemessungsstrom: 80 A
• Bemessungsspannung: 500 V AC / 250 V DC
• Betriebsklasse: gG (Ganzbereichsschutz)
• Größe: NH000
• Schaltvermögen: 120 kA AC / 25 kA DC
• Kombinationsanzeiger für Sicherungsstatus

Spezifikationen

• Leistungsverlust bei Bemessungsstrom: 8,5 W
• Gehäusematerial: Keramik
• Kontaktmaterial: versilbert
• Polzahl: 1
• Betriebstemperaturbereich: -20 bis +50 °C
• Bemessungsfrequenz: 50/60 Hz
• Norm: IEC 60269-2

Tipps

In einen geeigneten NH-Sicherungssockel einbauen und sicherstellen, dass der Stromkreis vor der Installation spannungsfrei ist. Überprüfen, ob der Bemessungsstrom und die Bemessungsspannung mit dem geschützten Stromkreis übereinstimmen.
