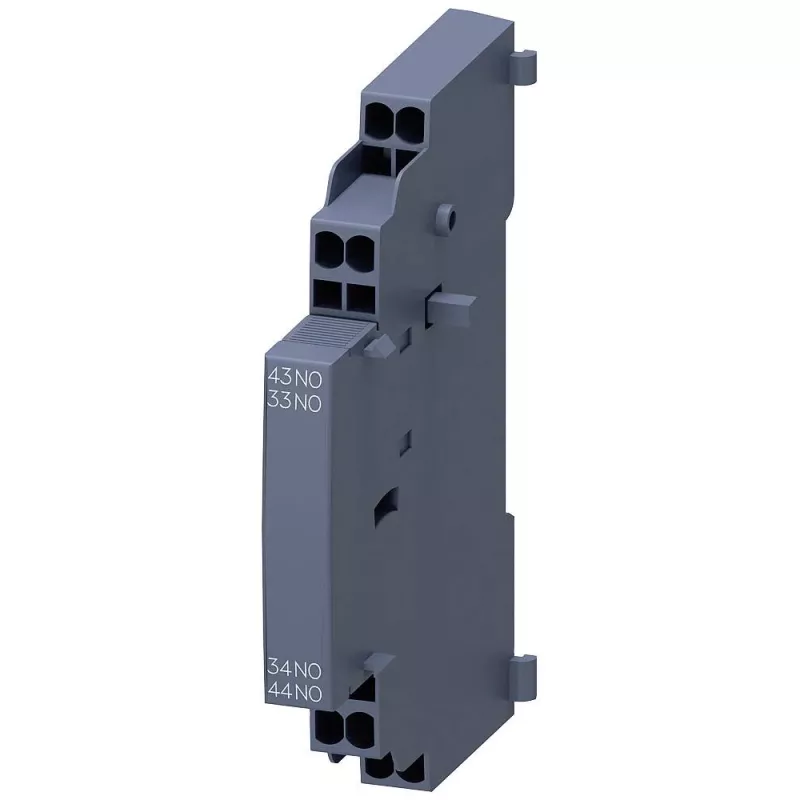

Siemens Hilfsschalter 2 NO, seitliche Montage für 3RV2 Leistungsschalter S00/S0 - 3RV29012B

Leistungsschalter allein können ihren Schaltzustand nicht immer signalisieren oder Hilfssteuerkontakte bereitstellen. Der Siemens 3RV29012B Hilfsschalter löst dies, indem er zwei Schließer (NO) zu kompatiblen Siemens 3RV2 Leistungsschaltern in den Baugrößen S00 und S0 hinzufügt. Er wird werkzeuglos seitlich montiert und ermöglicht Fernstatusanzeige, Verriegelung oder Steuerung von Sekundärkreisen.

Für wen ist es geeignet

Dieser Hilfsschalter ist für Schaltschrankbauer, Maschinenhersteller und Wartungstechniker gedacht, die eine zuverlässige Hilfssignalisierung von Motorschutzschaltern und Leistungsschaltern benötigen. Er eignet sich für industrielle Schaltschränke, Motor-Control-Center und Maschinen, bei denen der Schalterstatus überwacht oder zur Steuerung anderer Geräte verwendet werden muss.

Hauptmerkmale

• 2 Schließer (NO) für Statussignalisierung oder Steuerung.
• Seitliche Montage an Siemens 3RV2 Leistungsschaltern, Größen S00 und S0.
• Schraubklemmen für sichere Verdrahtung.
• Bemessungsisolationsspannung 690 V und Stoßspannungsfestigkeit 6 kV.
• Betriebsstrom bis 6 A bei 230 V AC-15 und 10 A bei 24 V DC-13.
• Weiter Umgebungstemperaturbereich von -20 °C bis +60 °C.
• Hohe elektrische und mechanische Lebensdauer von 10 Millionen Schaltspielen.

Spezifikationen

• Produkttyp: Hilfsschalter

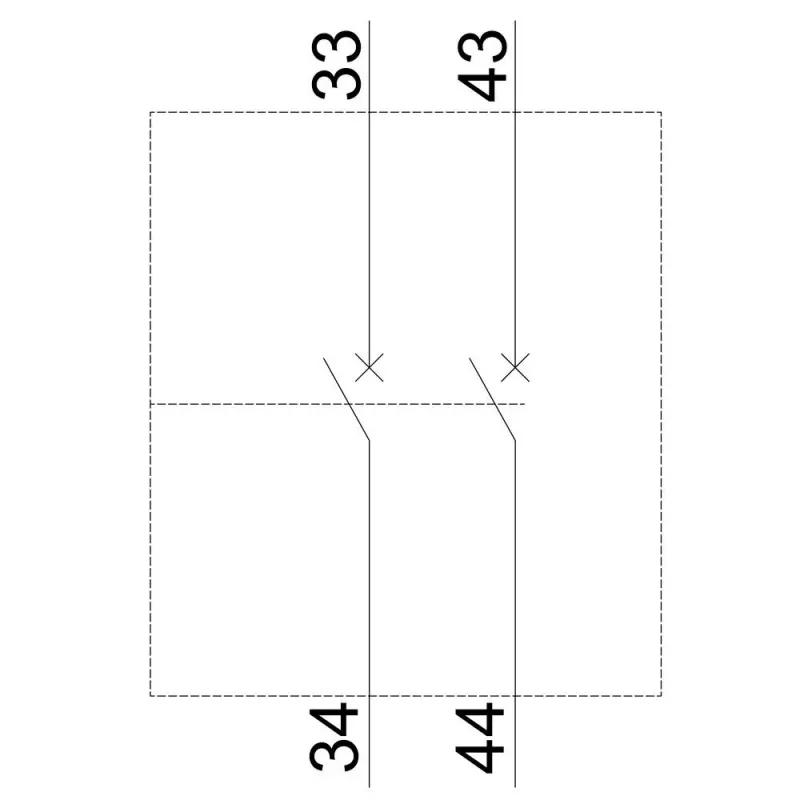

• Kontaktbestückung: 2 NO
• Montage: Seitlich (seitenmontiert)
• Kompatibilität: Siemens 3RV2 Leistungsschalter, Größen S00 und S0
• Anschluss: Schraubklemmen
• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungsbetriebsstrom AC-15, 230 V: 6 A
• Bemessungsbetriebsstrom AC-15, 400 V: 3 A
• Bemessungsbetriebsstrom DC-13, 24 V: 10 A
• Betriebsfrequenz: 50/60 Hz
• Schutzart, Front: IP40
• Schutzart, Klemmen: IP20
• Umgebungstemperatur Betrieb: -20 °C bis +60 °C
• Umgebungstemperatur Lagerung: -50 °C bis +80 °C
• Elektrische Lebensdauer: 10.000.000 Schaltspiele
• Mechanische Lebensdauer: 10.000.000 Schaltspiele
• Kurzschlussschutzsicherung gL/gG: 10 A

Tipps

Überprüfen Sie vor der Bestellung, ob Ihr Leistungsschalter ein Siemens 3RV2 Modell in der Größe S00 oder S0 ist. Der Schalter rastet seitlich am Leistungsschalter ein, ohne zusätzliche Verdrahtung an den Hauptkontakten. Für Anwendungen, die Öffnerkontakte erfordern, ziehen Sie eine andere Hilfsschaltervariante in Betracht.
