Siemens 5SY1702-2 1-poliger 2A C-Charakteristik Leitungsschutzschalter mit Hilfskontakt

Schützen Sie Ihre elektrischen Stromkreise vor Überlast- und Kurzschlussschäden mit dem Siemens 5SY1702-2 Leitungsschutzschalter. Dieses 1-polige Gerät ist für 2 A mit C-Auslösecharakteristik ausgelegt und eignet sich für allgemeine Beleuchtungs- und Steckdosenstromkreise, bei denen mäßige Einschaltströme zu erwarten sind. Der integrierte Hilfskontakt (1 NO) liefert ein Statussignal, das eine Fernüberwachung des Schalterzustands ermöglicht. Für die DIN-Schienenmontage konzipiert, passt er in Standard-Verteilerschränke und bietet ein Bemessungsschaltvermögen von 6 kA.

Für wen ist es geeignet

Elektriker, Schaltschrankbauer und Wartungstechniker, die zuverlässigen Leitungsschutz mit einem Signalkontakt für Steuerungs- oder Überwachungsanwendungen benötigen.

Hauptmerkmale

• 1-poliger Leitungsschutzschalter (MCB)
• Bemessungsstrom: 2 A
• Auslösecharakteristik: C
• Bemessungsspannung: 230/400 V AC
• Bemessungsschaltvermögen: 6 kA

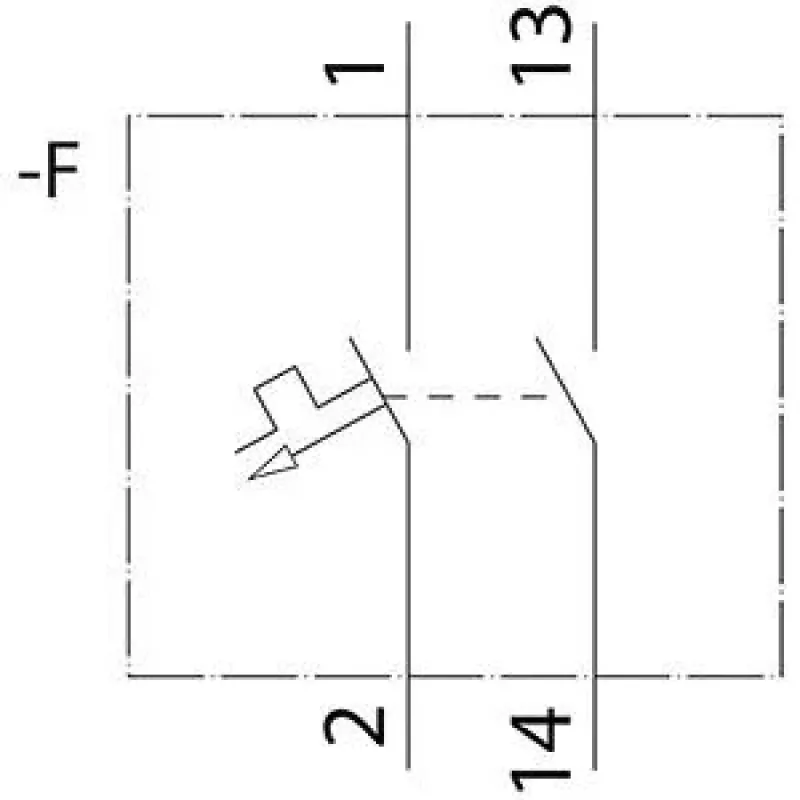

• Integrierter Hilfskontakt: 1 NO
• DIN-Schienenmontage (EN 60715)

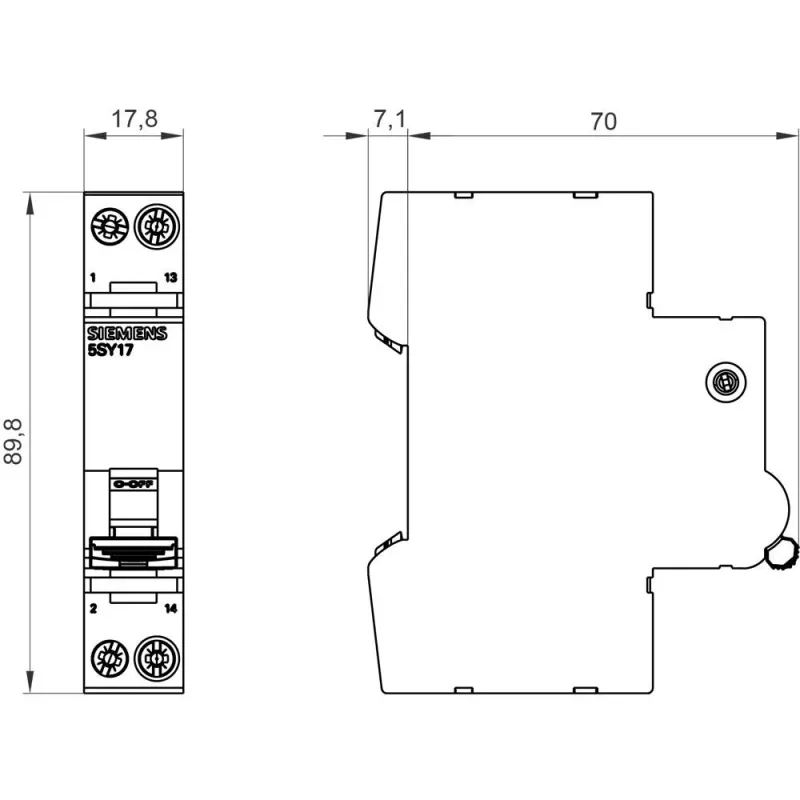

• Modulbreite: 1 TE (18 mm)

Spezifikationen

• Polzahl: 1
• Bemessungsstrom: 2 A
• Auslösecharakteristik: C
• Bemessungsspannung: 230/400 V AC
• Bemessungsschaltvermögen (Icn): 6 kA
• Hilfskontakt: Ja, 1 NO
• Montageart: DIN-Schiene
• Anschlussart: Schraubklemmen
• Schutzart: IP20 (Klemmen), IP40 (Front)
• Betriebstemperaturbereich: -25 bis +55 °C
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Norm: EN 60898-1, IEC 60898-1
• Frequenz: 50/60 Hz
• Modulbreite: 1 TE (18 mm)

Tipps

Bei der Auswahl eines Leitungsschutzschalters stellen Sie sicher, dass der Bemessungsstrom der erwarteten Last entspricht und die Auslösecharakteristik zum Einschaltstrom der angeschlossenen Geräte passt. Der Hilfskontakt kann an eine SPS oder Signallampe für die Fernstatusüberwachung angeschlossen werden.
