Siemens 5SV16166KK16 RCBO, 1P+N, 16 A, 30 mA, Typ A, C-Charakteristik, 6 kA

Fehlerstrom-Schutzschalter mit integriertem Überstromschutz (RCBO) in 1P+N-Konfiguration, Nennstrom 16 A, Fehlerstrom-Bemessungsdifferenzstrom 30 mA und Auslösecharakteristik C. Kombiniert Fehlerstrom- und Überstromschutz in einem einzigen 2 TE breiten DIN-Schienen-Gerät.

Überblick

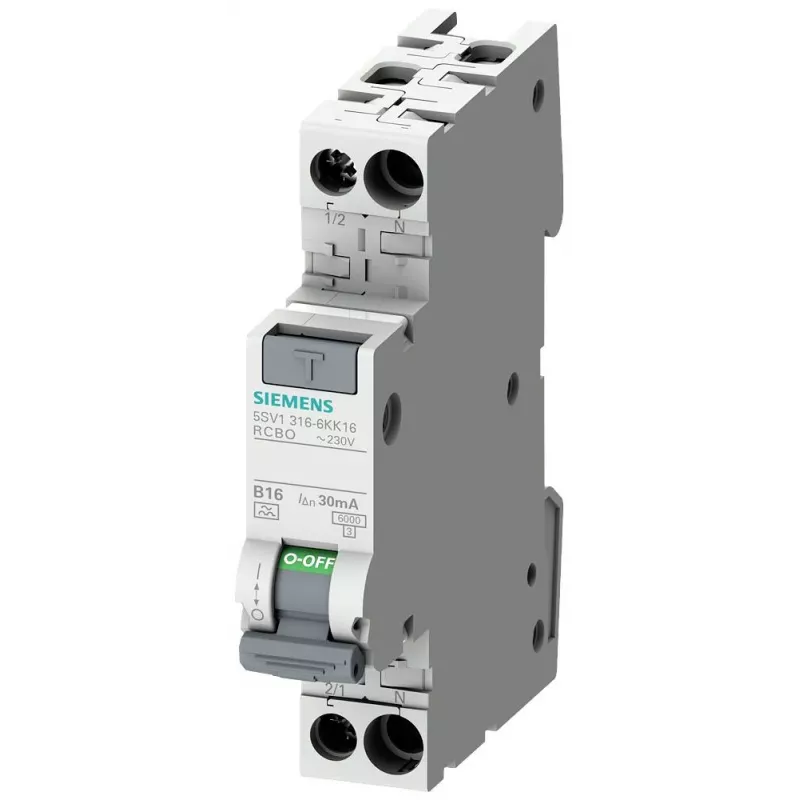

Der Siemens 5SV16166KK16 ist ein kombinierter Fehlerstrom-Schutzschalter mit Überstromschutz (RCBO). Er schützt sowohl vor Fehlerströmen (Erdschlüssen) als auch vor Überströmen (Überlast und Kurzschluss) in einem einzigen Gerät. Das Gerät ist für die DIN-Schienenmontage konzipiert und hat eine Breite von 2 TE (36 mm). Es hat einen Bemessungsstrom von 16 A, einen Bemessungsdifferenzstrom von 30 mA und eine Auslösecharakteristik vom Typ C. Der Fehlerstromtyp ist A, der Wechsel- und pulsierende Gleichfehlerströme erkennt. Das Bemessungsschaltvermögen beträgt 6 kA und die Bemessungsspannung 230 V AC bei 50 Hz.

Das zeichnet es aus

• Kombinierter Schutz: RCBO-Funktion in einem kompakten Gerät
• 1P+N-Design mit 2 TE Breite für effiziente Nutzung des Verteilerplatzes
• Fehlerstromerfassung Typ A für AC- und pulsierende DC-Fehlerströme
• Auslösecharakteristik C für Stromkreise mit mäßigen Einschaltströmen
• 6 kA Schaltvermögen für zuverlässige Kurzschlussunterbrechung
• DIN-Schienenmontage für Standardinstallation

Technische Details

• Gerätetyp: Fehlerstrom-Schutzschalter mit integriertem Überstromschutz (RCBO)
• Polzahl: 1P+N
• Bemessungsstrom (In): 16 A
• Bemessungsdifferenzstrom (IΔn): 30 mA
• Überstrom-Auslösecharakteristik: C
• Fehlerstromtyp: A
• Bemessungsschaltvermögen (Icn): 6 kA
• Bemessungsspannung (Un): 230 V AC
• Frequenz: 50 Hz
• Montageart: DIN-Schiene

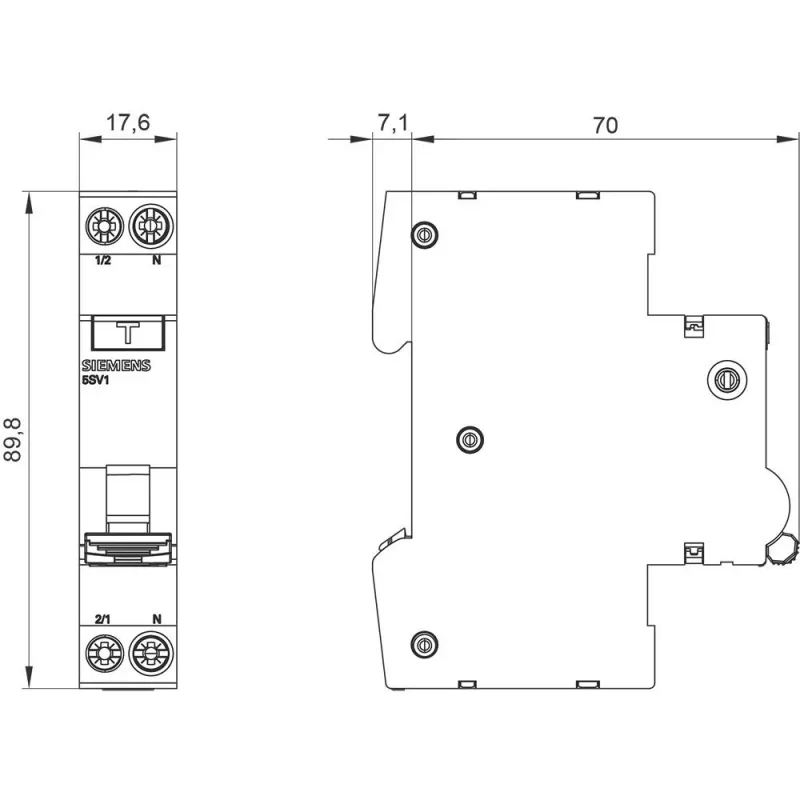

• Modulbreite: 2 TE (36 mm)
• Schutzart: IP20 (Klemmen), IP40 (mit Gehäuse)
• Betriebstemperaturbereich: -25 bis +45 °C
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Mechanische Lebensdauer: 20.000 Schaltspiele
• Stoßstromfestigkeit: 1 kA (8/20 µs)

Unser Fazit

Ein zuverlässiger RCBO für Wohn- und Gewerbeinstallationen, der kombinierten Fehlerstrom- und Überstromschutz in einem platzsparenden Design bietet. Seine Fehlerstromerfassung Typ A und die Charakteristik C machen ihn für eine Vielzahl von Stromkreisen geeignet.
