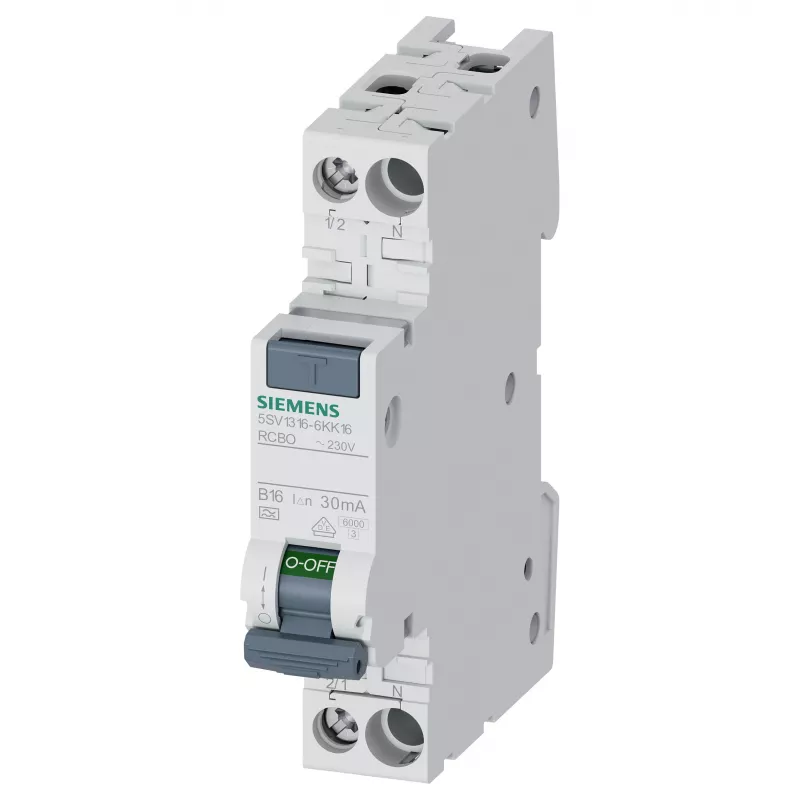

Siemens 5SV13166KK16 RCBO 2-polig 16 A 30 mA, B-Charakteristik, Typ A, 6 kA

Der Siemens 5SV13166KK16 ist ein kompakter RCBO (FI/LS-Schalter) der SENTRON 5SV1-Serie, der kombinierten Schutz gegen Überlast, Kurzschluss und Fehlerströme in nur 1 TE (Modulbreite) bietet. Es handelt sich um ein 2-poliges Gerät mit einem Bemessungsstrom von 16 A und einem Bemessungsfehlerstrom von 30 mA, mit Fehlerstromschutz Typ A und Auslösecharakteristik B. Das Gerät ist VDE-geprüft und zertifiziert nach DIN EN 61009-1 und DIN EN 61009-2-1.

Hauptmerkmale

• Kombinierter Schutz gegen Überlast, Kurzschluss und Fehlerströme
• Kompakte Bauform: 1 TE (1P+N)
• Fehlerstromschutz Typ A
• Auslösecharakteristik B
• VDE-geprüft und zertifiziert nach DIN EN 61009-1, DIN EN 61009-2-1
• Schaltender Neutralleiter
• Version mit Fehlauslöseschutz
• Verriegelungsfunktion
• Data-Matrix-Code für schnellen Zugriff auf technische Daten über die Siemens Industry Online Support App

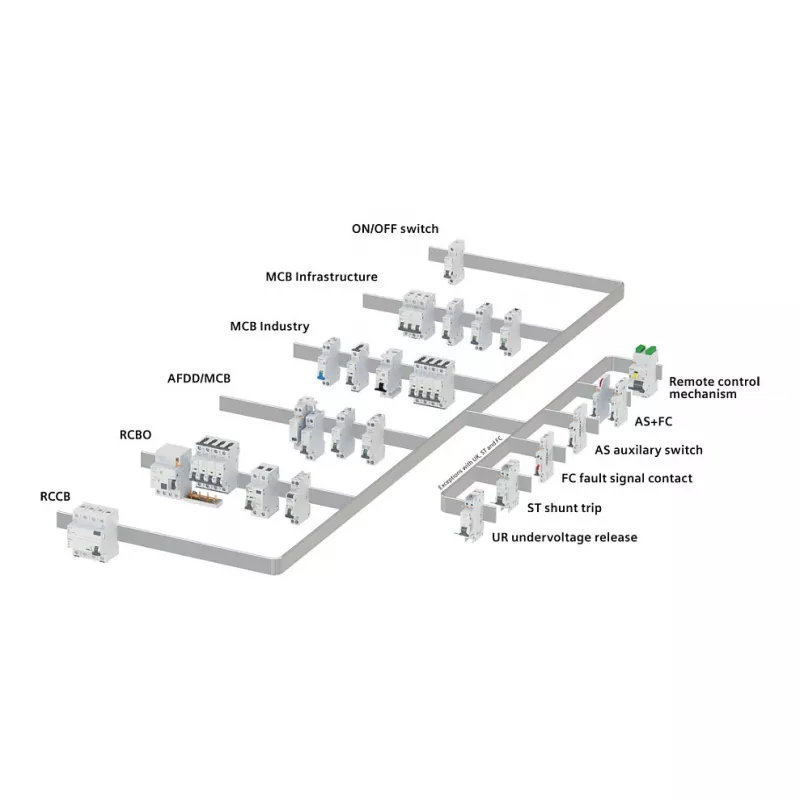

• Erweiterbar mit Zubehör aus dem SENTRON-System

Technische Daten

• Marke: Siemens
• MPN: 5SV13166KK16
• Polzahl: 2
• Anzahl geschützter Pole: 1
• Anzahl Moduleinheiten (TE): 1
• Bemessungsstrom: 16 A
• Bemessungsspannung: 230 V
• Spannungsart: AC
• Bemessungsisolationsspannung (Ui): 253 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Bemessungsfehlerstrom: 30 mA
• Fehlerstromtyp: A
• Auslösecharakteristik: B
• Bemessungskurzschlussausschaltvermögen (IEC 60947-2): 15 kA
• Stoßstromfestigkeit: 1 kA
• Strombegrenzungsklasse: Klasse 3
• Gesamtverlustleistung: 3,7 W
• Anschließbarer Querschnitt eindrähtig: 0,75 - 16 mm²
• Anschließbarer Querschnitt feindrähtig: 0,75 - 16 mm²
• Schutzart (IP): IP20
• Verschmutzungsgrad: 2
• Überspannungskategorie: CAT III
• Montageart: DIN-Schiene

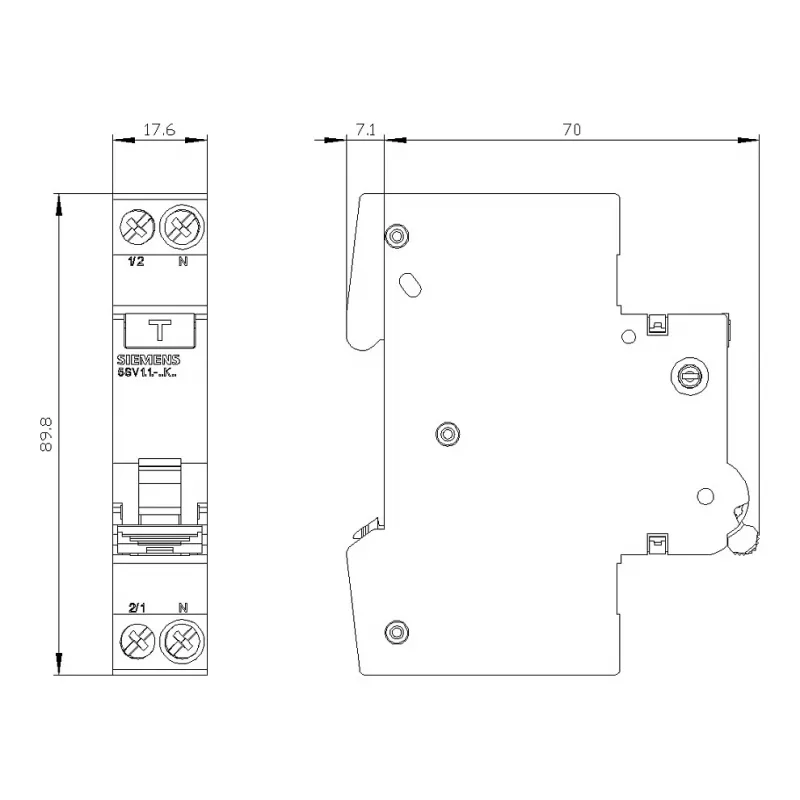

• Montagetiefe: 7 cm
• Umgebungstemperaturbereich: -25 bis 45 °C
• Abschaltcharakteristik: unverzögert
• Konformitätszertifikate: CE, RoHS, REACH
