Siemens 5SV1316-7KK06 RCBO, 1P+N, 6 A, C-Charakteristik, 30 mA, Typ A, 6 kA

Mit einem Bemessungsschaltvermögen von 6 kA und einer Fehlerstromempfindlichkeit von 30 mA schützt dieser Siemens RCBO sowohl vor Überstrom als auch vor Erdschlussfehlern in einem einzigen 18-mm-Modul.

Überblick

Der Siemens 5SV1316-7KK06 ist ein Fehlerstrom-Schutzschalter mit Überstromschutz (RCBO) für die Hutschienenmontage. Er kombiniert 1-poliges + N-Schalten mit einem Bemessungsstrom von 6 A und der Auslösecharakteristik C, was ihn für Stromkreise mit mäßigen Einschaltströmen geeignet macht. Das Gerät erkennt Fehlerströme vom Typ A (AC und pulsierende DC) mit einer Empfindlichkeit von 30 mA und bietet damit Personen- und Brandschutz. Mit einem Schaltvermögen von 6 kA und einer Bemessungsspannung von 230 V AC ist er eine zuverlässige Wahl für Wohn- und Gewerbeinstallationen.

Das zeichnet ihn aus

• Kompakte Baubreite von 1 MW (18 mm) spart Platz auf der Hutschiene
• Fehlerstromerkennung Typ A deckt AC- und pulsierende DC-Fehler ab
• Hohes Schaltvermögen von 6 kA für robusten Kurzschlussschutz
• Breiter Betriebstemperaturbereich von -25 bis +45 °C
• Lange elektrische Lebensdauer von 10.000 Schaltspielen

Technische Details

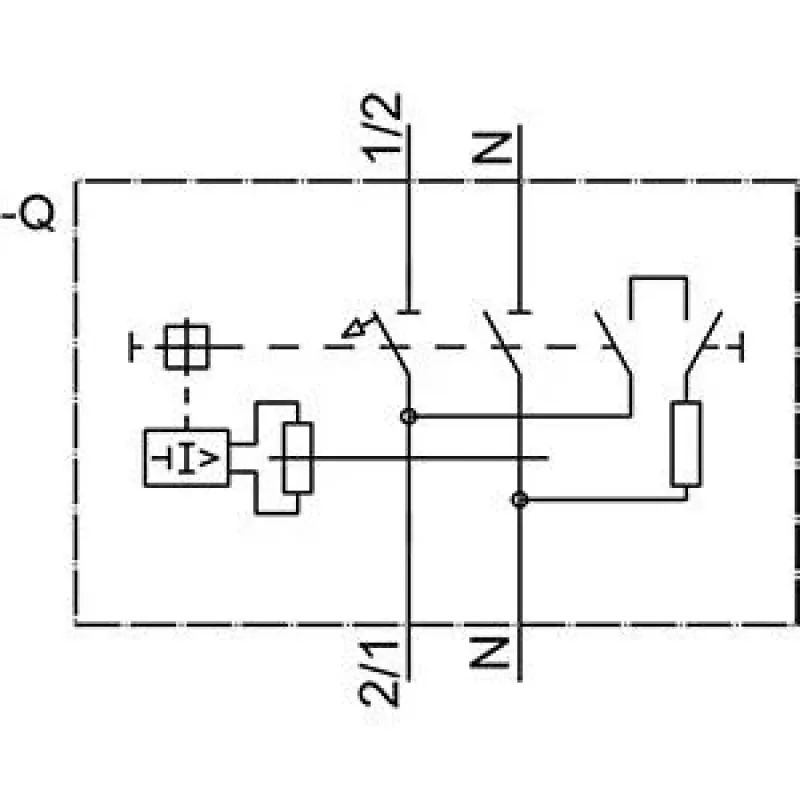

• Polzahl: 1P+N
• Bemessungsstrom: 6 A
• Auslösecharakteristik: C
• Bemessungsfehlerstrom: 30 mA
• Fehlerstromtyp: A
• Bemessungsschaltvermögen: 6 kA
• Bemessungsspannung: 230 V AC
• Frequenz: 50/60 Hz
• Montageart: Hutschiene (TH 35 mm)

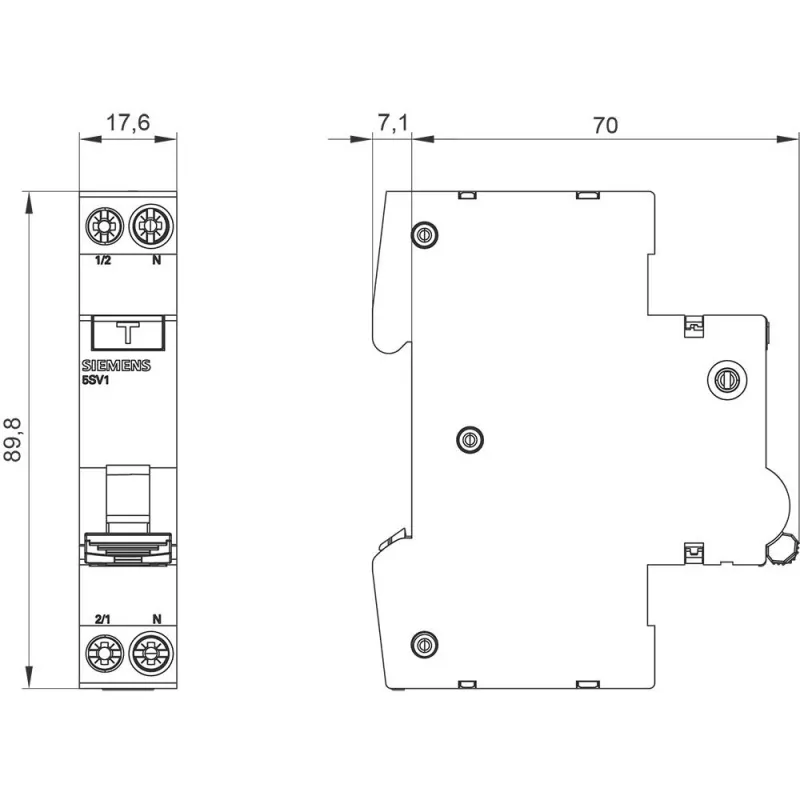

• Modulbreite: 1 MW (18 mm)
• Schutzart: IP20 (Klemmen), IP40 (mit Gehäuse)
• Betriebstemperatur: -25 bis +45 °C
• Elektrische Lebensdauer: 10000 Schaltspiele
• Mechanische Lebensdauer: 20000 Schaltspiele
• Überspannungskategorie: III
• Verschmutzungsgrad: 2
• Normen: IEC 61009-1

Unser Fazit

Ein kompakter und zuverlässiger RCBO, der wesentlichen Schutz in platzsparendem Design bietet – ideal für moderne Elektroinstallationen.
