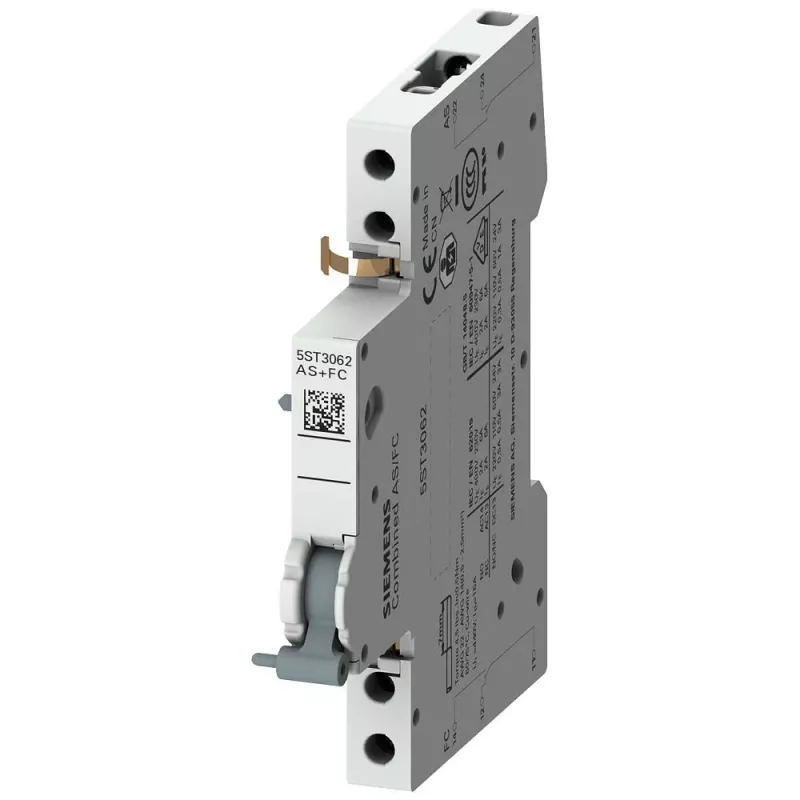

Siemens 5ST3062 Hilfsschalter 1 Wechsler 0,5 Modulbreite AC 230/400V DC 24-220V

In modularen elektrischen Installationen werden Hilfsschalter benötigt, um den Status von Leitungsschutzschaltern oder Fehlerstromschutzschaltern zu signalisieren. Der Siemens 5ST3062 bietet einen zuverlässigen Wechsler in kompakter 0,5 Modulbreite und ermöglicht Statusanzeige und Steuerungsfunktionen in SENTRON-Verteilern.

Für wen ist es geeignet

Elektriker und Schaltschrankbauer, die Siemens SENTRON modulare Geräte installieren und einen platzsparenden Hilfsschalter für Signalisierung oder Verriegelung benötigen.

Hauptmerkmale

• 1 Wechsler (SPDT) für flexible Signalisierung
• Nur 0,5 Modulbreite (9 mm) spart Platz auf der DIN-Schiene
• Breiter Spannungsbereich: AC 230/400 V und DC 24-220 V
• Schraubklemmen für sichere Verdrahtung
• Hohe mechanische Lebensdauer von 1.000.000 Schaltspielen

Spezifikationen

• Produkttyp: Hilfsschalter
• Kontaktbestückung: 1 Wechsler (SPDT)
• Modulbreite: 0,5 TE (9 mm)
• Bemessungsbetriebsspannung AC: 230/400 V
• Bemessungsbetriebsspannung DC: 24-220 V
• Bemessungsstrom AC-15 bei 230 V: 6 A
• Bemessungsstrom AC-15 bei 400 V: 3 A
• Bemessungsstrom DC-13 bei 24 V: 1 A
• Bemessungsstrom DC-13 bei 220 V: 0,2 A
• Montageart: DIN-Schiene
• Kompatibilität: Siemens SENTRON modulare Geräte (MCBs, RCCBs, RCBOs)
• Anschlussart: Schraubklemmen
• Klemmkapazität eindrähtig: 0,5 - 2,5 mm²
• Klemmkapazität feindrähtig: 0,5 - 1,5 mm²
• Elektrische Lebensdauer: 100.000 Schaltspiele
• Mechanische Lebensdauer: 1.000.000 Schaltspiele
• Schutzart: IP20
• Betriebstemperatur: -25 bis +55 °C
• Lagertemperatur: -40 bis +75 °C
• Herstellerserie: SENTRON

Tipps

Montieren Sie den Hilfsschalter direkt auf das kompatible SENTRON-Gerät. Stellen Sie sicher, dass die Steuerspannung den Bemessungswerten entspricht, um Kontaktverschweißungen zu vermeiden. Bei häufigen Schaltanwendungen sollten die Grenzen der elektrischen Lebensdauer berücksichtigt werden.
