Siemens 3LD2418-0TK13 3-poliger Haupt- und NOT-AUS-Schalter, 250 A, Rot/Gelb

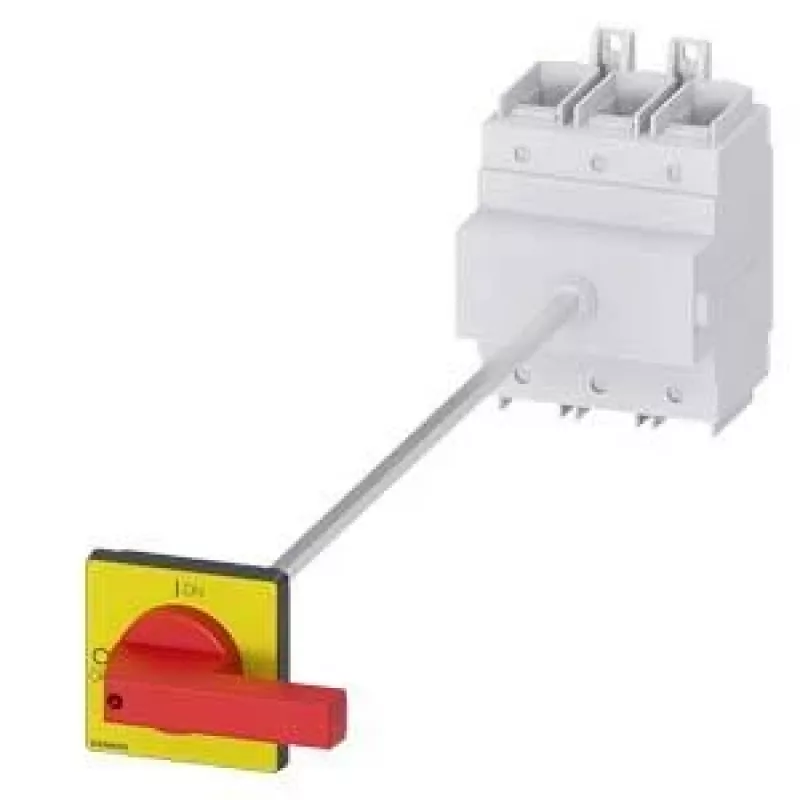

Die industrielle Energieverteilung erfordert einen Schalter, der hohe Ströme bewältigen kann, eine zuverlässige Trennung bietet und bei kritischer Sicherheit als Not-Aus-Schalter dient. Der Siemens 3LD2418-0TK13 ist ein 3-poliger Haupt- und NOT-AUS-Schalter mit einem Bemessungsbetriebsstrom von 250 A, ausgelegt für frontmontierten Drehantrieb mit rot/gelbem Griff zur klaren Statusanzeige.

Für wen ist er geeignet

Dieser Schalter ist für Schaltschrankbauer, Maschinenhersteller und Wartungsteams gedacht, die einen robusten Trennschalter für Motorsteuerzentren, Verteiler oder Maschinen benötigen, bei denen Not-Aus und Wartungstrennung erforderlich sind. Er eignet sich für Anwendungen bis 690 V AC und 132 kW bei 400 V AC (AC-23A).

Hauptmerkmale

• Bemessungsbetriebsstrom 250 A, 3-polig
• Bemessungsbetriebsspannung 690 V AC
• Rot/gelber Drehgriff, frontmontiert
• Schalterfunktionen: Hauptschalter, NOT-AUS-Schalter, Wartungsschalter
• Kastenklemmen für starre oder flexible Leiter 50–120 mm²
• Hohe mechanische Lebensdauer: 100.000 Schaltspiele
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Schutzart IP65 an der Front

Technische Daten

• Bemessungsisolationsspannung (Ui): 690 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV
• Bemessungskurzzeitstromfestigkeit (Icw): 4 kA für 1 s
• Bemessungsleistung bei AC-23A, 400 V: 132 kW
• AC-Frequenz: 50/60 Hz
• Umgebungstemperatur im Betrieb: -25 bis +55 °C

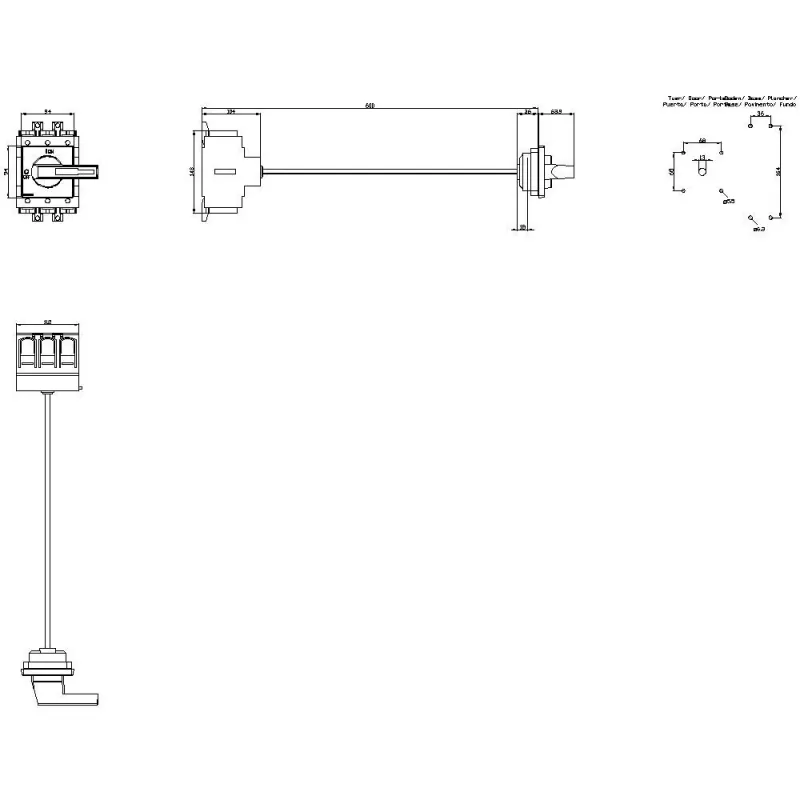

• Abmessungen (B x T x H): 112 x 94 x 169 mm
• Normen: IEC 60947-3

Tipps

Stellen Sie sicher, dass der Leiterquerschnitt zur Klemmenkapazität (50–120 mm²) passt, um zuverlässige Verbindungen zu gewährleisten. Für Not-Aus-Anwendungen überprüfen Sie die Einhaltung der lokalen Sicherheitsvorschriften bezüglich Griffarbe und Verriegelungsmechanismus.
