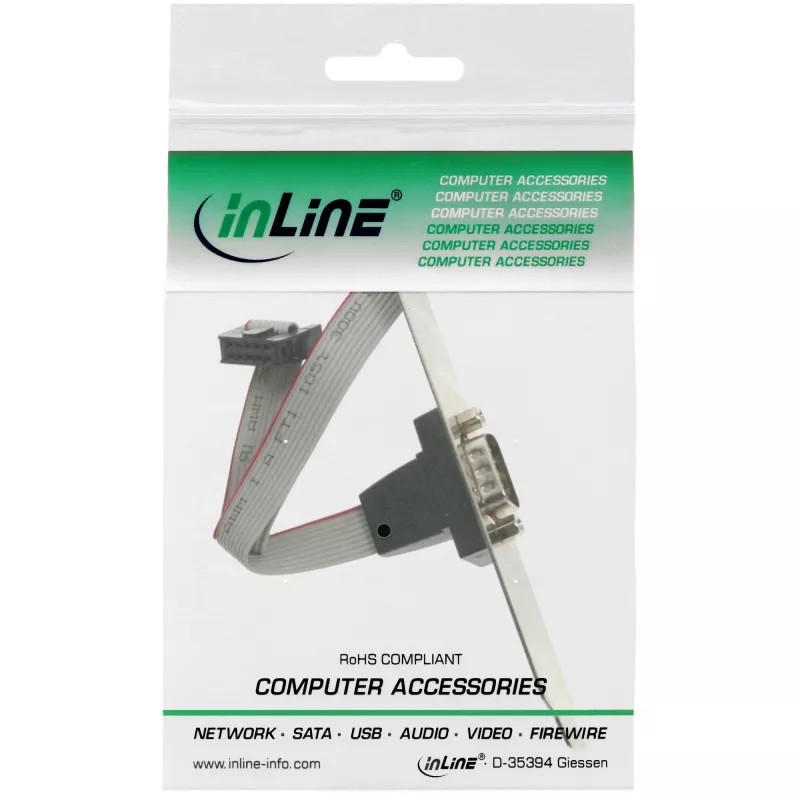

Serial Slotblech InLine 9-polig Stecker auf 10-polig intern Buchse 1:1 Kabel, 0,6 m, grau

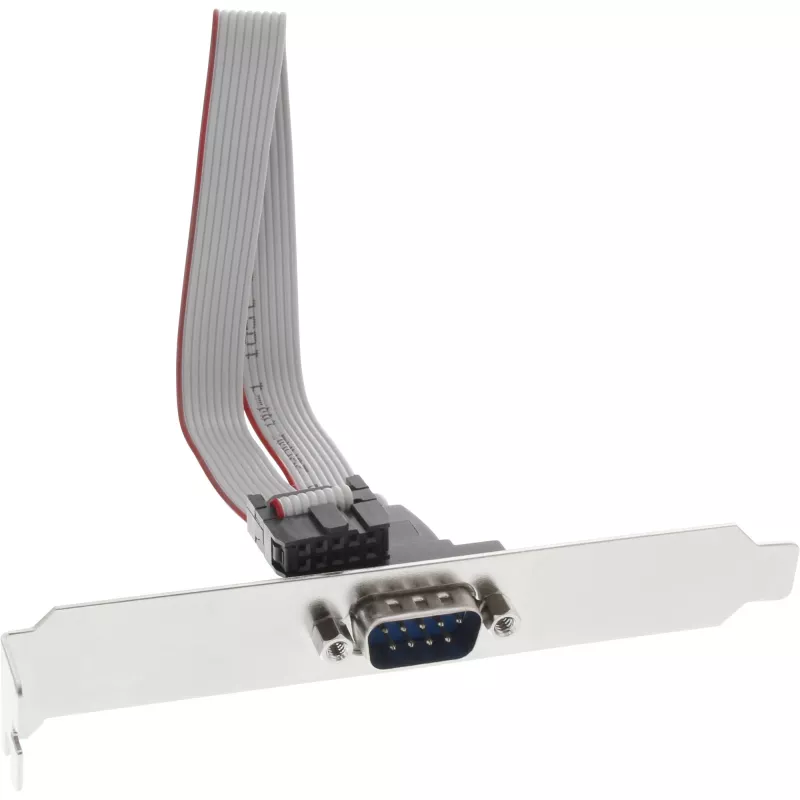

Das InLine Serial Slotblech bietet einen externen 9-poligen D-Sub-Stecker, der 1:1 mit einem internen 10-poligen Buchsenstecker verdrahtet ist, und ermöglicht einen externen seriellen RS-232-Anschluss von einem internen Motherboard-Header. Das Set enthält ein 0,6 m langes graues Kabel, ein Metall-Slotblech, das für einen PCI-/Erweiterungssteckplatz geeignet ist, und ist UL-zertifiziert. Das Produkt wird als Einzelpackung geliefert und wiegt etwa 35 g.

Vorteile

Dieses Slotblech bietet eine einfache physische Schnittstelle, um einen internen 10-poligen seriellen Header als standardmäßigen externen 9-poligen Sub-D-Anschluss bereitzustellen. Die 1:1-Verdrahtung behält die standardmäßigen Pinbelegungen für gängige serielle Peripheriegeräte und Legacy-Geräte bei. Die Kabellänge von 0,6 m bietet Flexibilität bei der Verlegung in typischen PC-Gehäusen, während das schlanke Blechdesign direkt in einen PCI-/Erweiterungssteckplatz montiert wird, ohne zusätzliche Adapter.

Geeignet für

Technische Daten

Anwendung

Installieren Sie das Blech in einem freien PCI- oder Erweiterungssteckplatz am Computergehäuse und sichern Sie es mit der vorhandenen Schraube. Stecken Sie im Inneren des Gehäuses den internen 10-poligen Buchsenstecker auf den entsprechenden seriellen Motherboard-Header und achten Sie auf die korrekte Ausrichtung des Steckers. Verlegen Sie das 0,6 m Kabel so, dass es nicht mit Lüftern oder scharfen Kanten in Berührung kommt. Schalten Sie nach dem Anschließen das System ein und stellen Sie sicher, dass alle erforderlichen seriellen Anschlusseinstellungen oder Treiber im Betriebssystem oder BIOS konfiguriert sind.

Empfehlungen

Überprüfen Sie vor dem Anschließen, ob die Pinbelegung des Motherboard-Headers mit den standardmäßigen seriellen Belegungen übereinstimmt. Wenden Sie beim Anschließen des internen Steckers keine Gewalt an; richten Sie die Pins sorgfältig aus, um verbogene Kontakte zu vermeiden. Halten Sie das Kabel für einen zuverlässigen Betrieb von starken EMV-Quellen fern und befestigen Sie das Blech ordnungsgemäß im Erweiterungssteckplatz.
