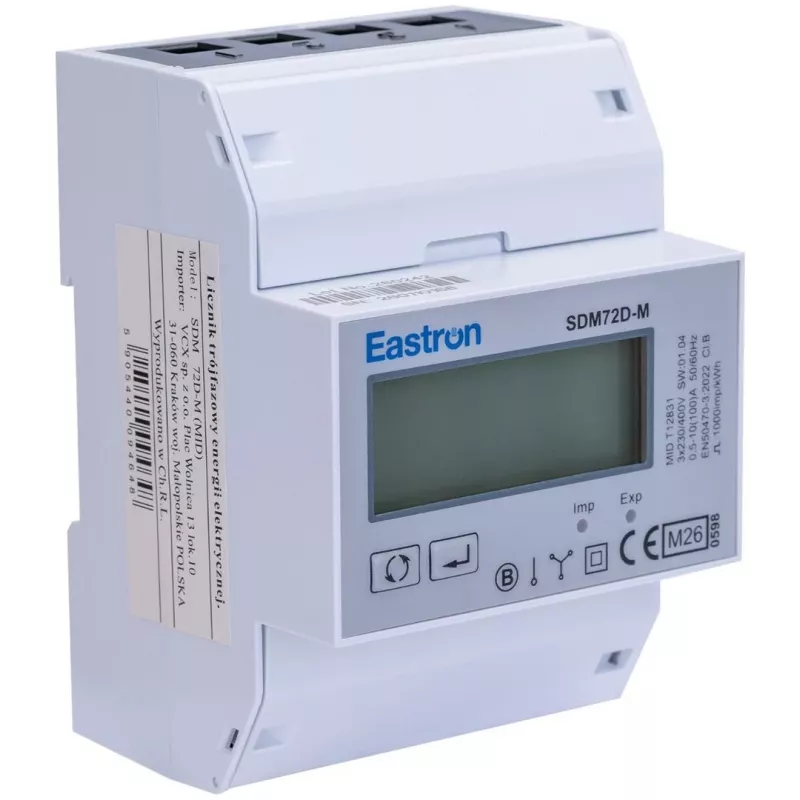

SDM 72 DM MID Dreiphasen-Energiezähler Modbus

Der SDM 72 DM MID ist ein kompakter, DIN-Schienen-montierter Dreiphasen-Energiezähler zur genauen Messung von Wirk- und Blindleistung in gewerblichen und industriellen Anwendungen. Mit Direktanschluss bis 100 A und Modbus-RTU-Kommunikation ermöglicht er eine nahtlose Integration in Energiemanagementsysteme. MID-zertifiziert (Modul B + D) für Abrechnungszwecke.

Vorteile

Hohe Genauigkeit Klasse 1 (Wirkleistung) und Klasse 2 (Blindleistung) gewährleistet zuverlässige Abrechnungsdaten. Das hintergrundbeleuchtete LCD-Display bietet eine klare Anzeige aller gemessenen Parameter. Zwei konfigurierbare S0-Impulsausgänge ermöglichen eine Fernüberwachung. Die Modbus-RTU-Schnittstelle erleichtert die Datenprotokollierung und Systemintegration.

Geeignet für

• Unterzählung in Gewerbegebäuden
• Industrielles Energiemonitoring
• Überwachung von PV-Solaranlagen
• Gebäudemanagementsysteme (BMS)
• Kostenverteilung und Abrechnungsanwendungen

Wichtige Spezifikationen

• Messung: Dreiphasen (3-Leiter oder 4-Leiter)
• Anschluss: Direkt bis 100 A
• Spannung: 3x230/400 V AC, 50/60 Hz
• Genauigkeit: Klasse 1 (IEC 62053-21) / Klasse B (EN 50470-3) Wirkleistung; Klasse 2 (IEC 62053-23) Blindleistung
• Kommunikation: Modbus RTU (RS485)
• Impulsausgang: 2x S0 (konfigurierbar)
• Display: Hintergrundbeleuchtetes LCD
• Montage: DIN-Schiene (EN 60715), 4 Module (72 mm)
• Betriebstemperatur: -25 °C bis +55 °C
• IP-Schutzart: IP51 (Frontseite), IP20 (Klemmen)
• MID-zertifiziert: Ja (Modul B + D)

Empfehlungen

Für eine optimale Leistung verwenden Sie ein kompatibles Modbus-Master-Gerät und stellen Sie eine ordnungsgemäße Verdrahtung gemäß Installationsanleitung sicher. Der Zähler unterstützt sowohl 3-phasige 4-Leiter- als auch 3-phasige 3-Leiter-Konfigurationen.
