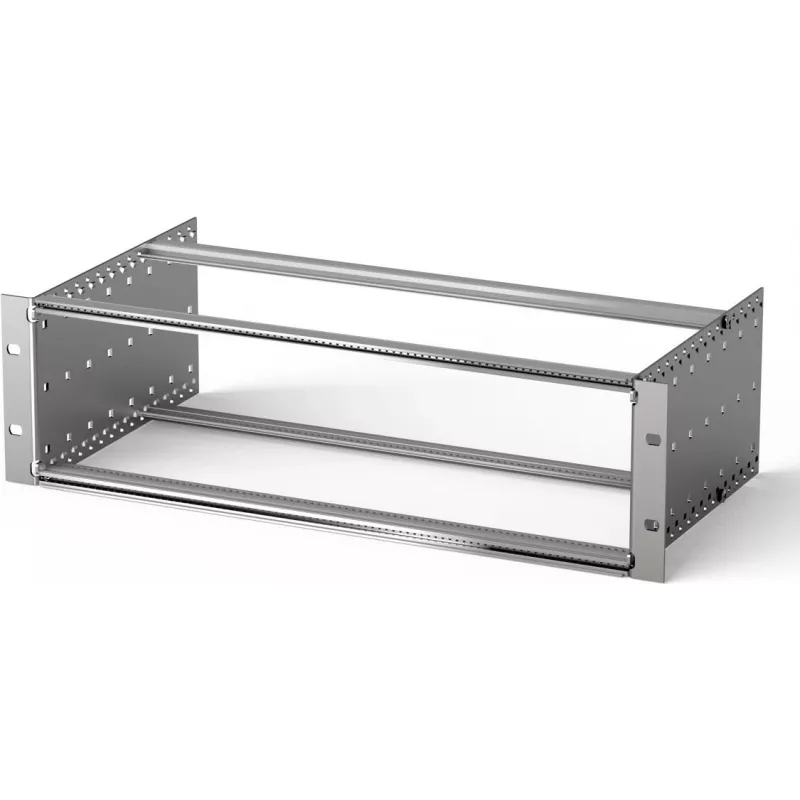

SCHROFF EuropacPRO Baugruppenträger 3U 84HP 295mm Tiefe Silber 24564133

Dieser SCHROFF EuropacPRO Baugruppenträger bietet ein robustes, vollständig montiertes 19-Zoll-Gehäuse für Eurocard-basierte Systeme und kombiniert 3U-Höhe, 84HP-Breite und eine kompakte Tiefe von 295 mm in einem leichten und dennoch stabilen Aluminiumrahmen. Im Gegensatz zu generischen offenen Racks wird er als komplettes Kit mit Seitenwänden, vorderen und hinteren Horizontalschienen, Montagewinkeln und allen Montagematerialien geliefert, sodass Sie ein professionelles Card Cage aufbauen können, ohne zusätzliche Komponenten beschaffen zu müssen.

Highlights

• 3U / 84HP Formfaktor — passt in Standard-19-Zoll-Schränke und nimmt 3U-Eurocards bis 160 mm Tiefe auf
• Präzise Aluminiumkonstruktion: klar chromatisierte Seitenwände und eloxierte Horizontalschienen für Korrosionsbeständigkeit und saubere Erdung
• Werkzeuglose Montage: Alle Halterungen, Schrauben und Ausrichthilfen sind enthalten; kein Spezialwerkzeug erforderlich
• IEC 60297-3-101 konform — garantierte Maßkompatibilität mit Eurocard- und Steckbaugruppenstandards
• Silberne Oberfläche fügt sich in bestehende Rack-Infrastruktur ein und bietet einen neutralen Hintergrund für Status-LEDs und Beschriftungen

Im täglichen Einsatz

Der Baugruppenträger lässt sich direkt in jedes 19-Zoll-Rack oder -Schrank integrieren. Montieren Sie Ihre Eurocards oder Steckbaugruppen auf den vorderen und hinteren Horizontalschienen, sichern Sie sie mit Standardschrauben und schieben Sie die montierte Einheit mit den mitgelieferten Montagewinkeln in das Rack. Die Tiefe von 295 mm hält das Gehäuse flach genug für Wandmontage-Racks oder enge Schränke und bietet dennoch Platz für Standard-160-mm-Eurocards mit Raum für hintere E/A und Kabelverlegung. Die Aluminium-Seitenwände sind vorgebohrt für Belüftung und können für Wartung oder individuelle Bearbeitung leicht entfernt werden.

Technische Daten

• Marke: SCHROFF
• Modell: 24564133
• MPN: 24564133
• EAN: 4036088071898
• Produkttyp: Baugruppenträger
• Serie: EuropacPRO
• Höheneinheit: 3U
• Horizontale Teilung: 84 HP
• Gesamttiefe: 295 mm
• Montageart: 19-Zoll-Rackmontage
• Außenbreite: 482,6 mm (19 Zoll)
• Außenhöhe: 133,35 mm (3U)
• Innenbreite für Karten: 426,72 mm (84 HP)
• Material Seitenwand: Aluminium
• Material Horizontalschiene: Aluminium
• Oberfläche Seitenwand: Klar chromatiert
• Oberfläche Horizontalschiene: Eloxiert
• Normkonformität: IEC 60297-3-101
• Anwendung: Gehäuse für Eurocards und Steckbaugruppen
• Enthaltenes Zubehör: Seitenwände, Horizontalschienen (vorne/hinten), hintere Horizontalschienen, Montagewinkel, Montagematerial
• Kompatibilität: Eurocard-Format
• Farbe: Silber

Abschließende Bemerkung

Ein kompletter, normkonformer Baugruppenträger, der Engineering-Zeit spart und eine saubere, professionelle Installation für Ihre Eurocard-basierte Elektronik gewährleistet.
