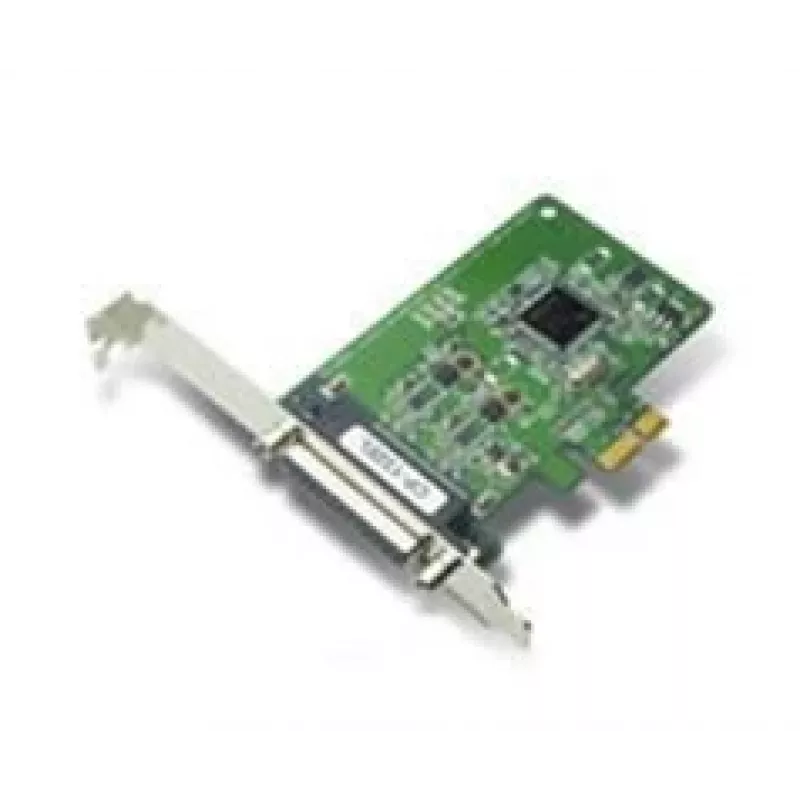

Schnittstellenkarte Moxa CP-132EL-DB9M

Die Moxa CP-132EL-DB9M ist eine 2-Port PCI-Express-Schnittstellenkarte für PC-basierte industrielle Automatisierung und Datenerfassung. Jeder Port unterstützt RS-422/485-Kommunikation mit Datenraten bis zu 921,6 kbps. Die Karte verwendet DB9M/DB25-Anschlüsse für kabelgebundene serielle Verbindungen und eignet sich für Mehrpunkt-RS-485-Netzwerke über große Entfernungen. Die Variante CP-132EL-I bietet eine optische 2-kV-Isolation für verbesserten Schutz in elektrisch stark gestörten Umgebungen.

Vorteile

Die Karte unterstützt zwei unabhängige RS-422/485-Ports mit bis zu 921,6 kbps und ermöglicht so eine zuverlässige Hochgeschwindigkeits-Seriellkommunikation. Im RS-485-Mehrpunktmodus kann ein einzelner Port bis zu 32 daisy-chained Geräte über Entfernungen von bis zu 1,2 km anschließen. Zur CP-132EL-Familie gehört ein Modell mit optischer 2-kV-Isolation (CP-132EL-I), das Schäden durch Masseschleifen und Spannungsspitzen verhindert. Treiber stehen für Windows (COM) und Linux (TTY) zur Verfügung, und Moxa bietet Unterstützung für eingebettete Betriebssysteme, was die Integration in verschiedene PC-Plattformen erleichtert.

Geeignet für

• Industrielle Automatisierungs- und Steuerungssysteme
• RS-485-Netzwerke für große Entfernungen und Mehrfachgeräteanschlüsse
• Datenerfassung und serielle Geräteintegration auf PC-Plattformen
• Umgebungen, die eine elektrische Isolation erfordern (Verwendung von CP-132EL-I)

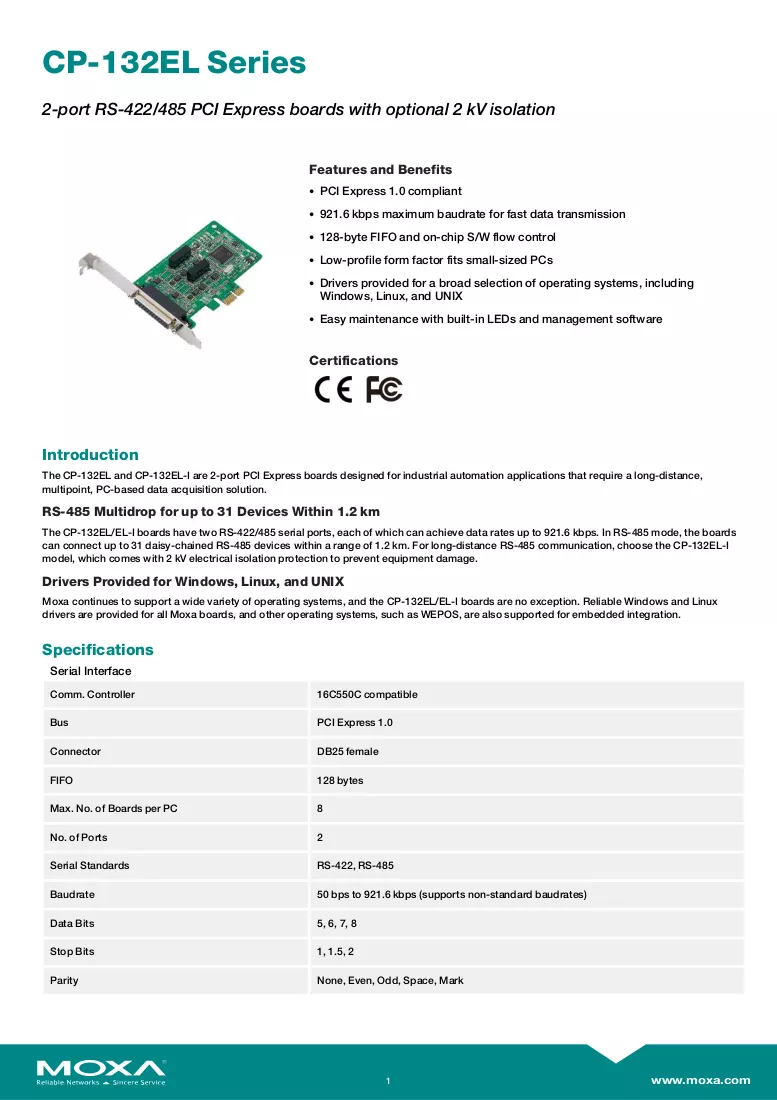

Technische Daten

• Schnittstelle: 2 serielle RS-422/485-Ports (DB9M/DB25 je nach Kabel/Variante)
• Bustyp: PCI Express (2-Port-Karte)
• Maximale Datenrate: 921,6 kbps
• RS-485-Mehrpunktbetrieb: bis zu 32 Geräte pro Port innerhalb von 1,2 km
• Isolation (CP-132EL-I): 2 kV optische Isolation
• Zertifizierungen: FCC Part 15 Class B, CE, RoHS
• Abmessungen: 67,2 mm (B) x 102 mm (T)

Verwendung

Installieren Sie die CP-132EL-DB9M in einem freien PCIe-Steckplatz eines Desktop- oder Industrie-PCs. Schließen Sie serielle Geräte mit geeigneten DB9- oder DB25-Kabeln an und konfigurieren Sie jeden Port für RS-422 oder RS-485 entsprechend den Anforderungen des angeschlossenen Equipments. Bei RS-485-Mehrpunktnetzwerken schalten Sie bis zu 32 Geräte pro Port in Daisy-Chain und überprüfen Sie den Abschluss und die Vorspannung, um die Signalintegrität über lange Strecken zu gewährleisten. Installieren Sie die mitgelieferten Windows-COM- oder Linux-TTY-Treiber und konfigurieren Sie die seriellen Anschlüsse (Baudrate bis zu 921,6 kbps, Datenbits, Parität, Stoppbits) in Ihrer Anwendung.

Empfehlungen

Bei Installationen über große Entfernungen oder in elektrisch stark gestörten Umgebungen verwenden Sie das Modell CP-132EL-I mit optischer 2-kV-Isolation und sorgen Sie für ordnungsgemäße Kabelabschirmung, Erdung, Abschlusswiderstände und Vorspannung, um eine zuverlässige RS-485-Kommunikation über Distanzen bis zu 1,2 km aufrechtzuerhalten.
