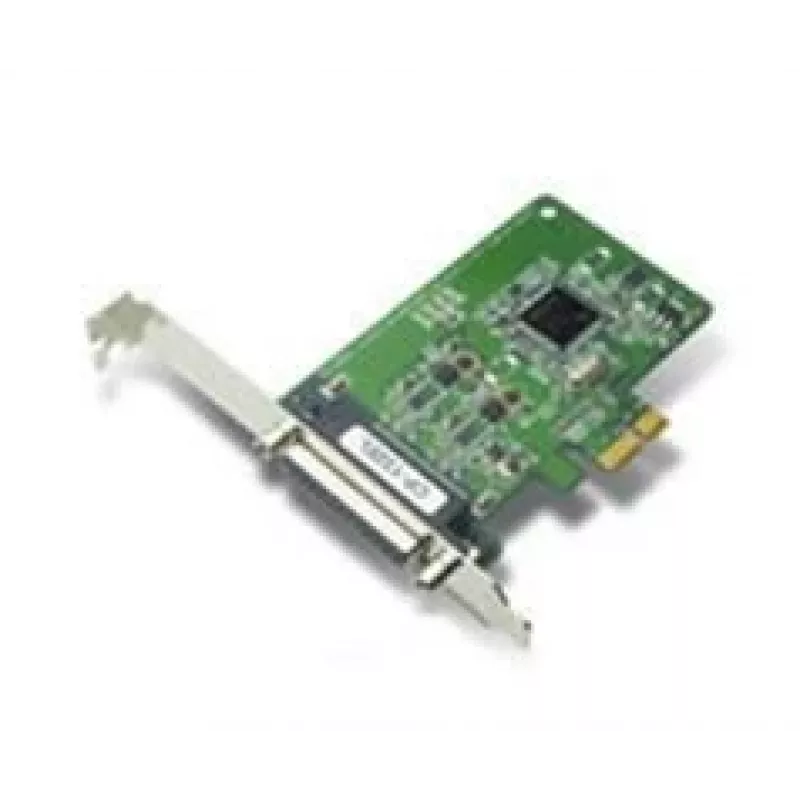

Schnittstellenkarte Moxa CP-132EL-DB9M

Die Moxa CP-132EL-DB9M ist eine 2-Port PCI Express Schnittstellenkarte für die PC-basierte Industrieautomation und Datenerfassung. Jeder Port unterstützt RS-422/485 Kommunikation mit Datenraten bis zu 921,6 kbps. Die Karte verwendet DB9M/DB25 Stecker für serielle Kabelverbindungen und eignet sich für Multidrop-RS-485-Netzwerke über lange Distanzen. Die CP-132EL-I Variante bietet 2 kV optische Trennung für verbesserten Schutz in elektrisch gestörten Umgebungen.

Vorteile

Die Karte unterstützt zwei unabhängige RS-422/485 Ports mit bis zu 921,6 kbps und ermöglicht so eine zuverlässige Hochgeschwindigkeits-Seriellkommunikation. Im RS-485 Multidrop-Modus kann ein einzelner Port bis zu 32 Geräte in Reihe über Distanzen von bis zu 1,2 km verbinden. Die CP-132EL Familie enthält ein Modell mit 2 kV optischer Trennung (CP-132EL-I), um Schäden durch Masseschleifen und Spannungsspitzen zu vermeiden. Treiber sind für Windows (COM) und Linux (TTY) verfügbar, und Moxa bietet Unterstützung für eingebettete Betriebssysteme, was die Integration in verschiedene PC-Plattformen erleichtert.

Geeignet für

• Industrielle Automatisierungs- und Steuerungssysteme
• Weitbereichs-RS-485-Netzwerke und Multidrop-Geräteverbindungen
• Datenerfassung und serielle Geräteintegration auf PC-Plattformen
• Umgebungen, die elektrische Trennung erfordern (CP-132EL-I verwenden)

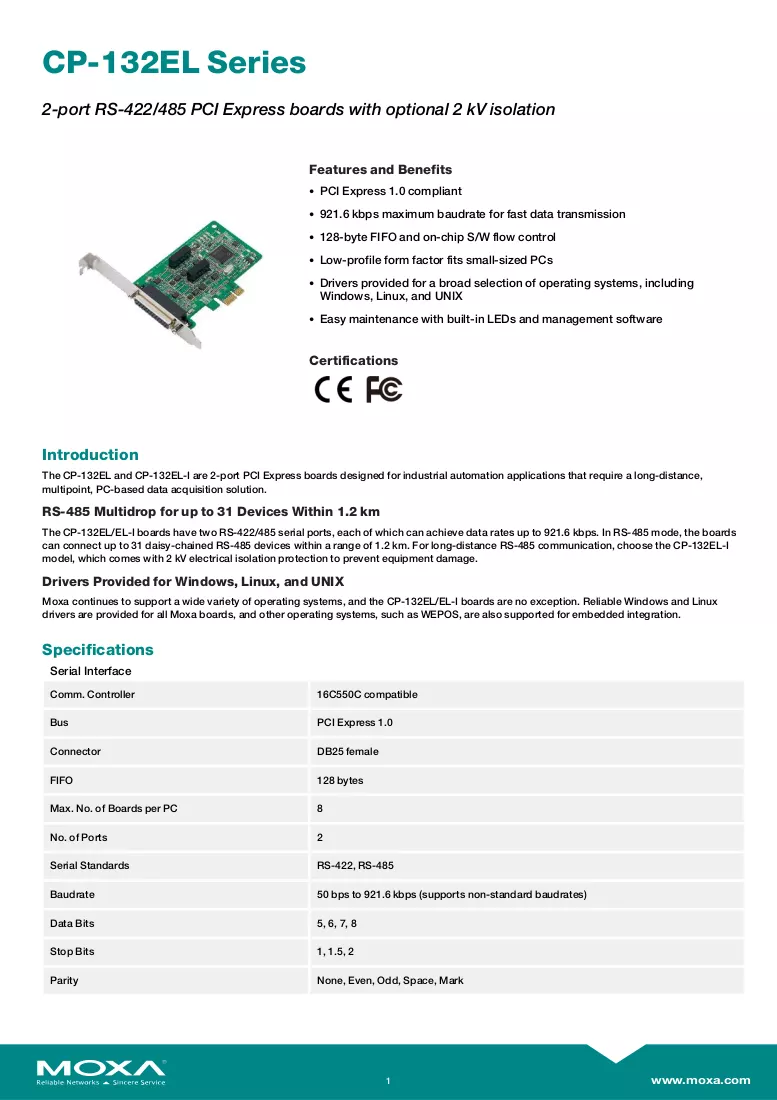

Technische Daten

• Schnittstelle: 2 RS-422/485 Serielle Ports (DB9M/DB25 je nach Kabel/Variante)
• Bus-Schnittstelle: PCI Express (2-Port Karte)
• Maximale Datenrate: 921,6 kbps
• RS-485 Multidrop: bis zu 32 Geräte pro Port innerhalb von 1,2 km
• Isolierung (CP-132EL-I): 2 kV optische Trennung
• Zertifizierungen: FCC Part 15 Class B, CE, RoHS
• Abmessungen: 67,2 mm (B) x 102 mm (T)

Anwendung

Bauen Sie die CP-132EL-DB9M in einen freien PCIe-Steckplatz eines Desktop- oder Industrie-PCs ein. Schließen Sie die seriellen Geräte mit passenden DB9- oder DB25-Kabeln an und konfigurieren Sie jeden Port nach Bedarf des angeschlossenen Geräts für RS-422 oder RS-485. Für RS-485 Multidrop-Netzwerke schalten Sie bis zu 32 Geräte pro Port in Reihe und überprüfen Sie die Terminierung und Vorspannung, um die Signalintegrität über lange Strecken sicherzustellen. Installieren Sie die mitgelieferten Windows COM- oder Linux TTY-Treiber und konfigurieren Sie die seriellen Porteinstellungen (Baudrate bis 921,6 kbps, Datenbits, Parität, Stoppbits) in Ihrer Anwendung.

Empfehlungen

Für Installationen mit großen Distanzen oder in elektrisch gestörter Umgebung verwenden Sie das CP-132EL-I Modell mit 2 kV optischer Trennung und stellen Sie sicher, dass Kabelabschirmung, Erdung, Abschlusswiderstände und Vorspannung korrekt sind, um eine zuverlässige RS-485 Kommunikation über Distanzen bis zu 1,2 km zu gewährleisten.
