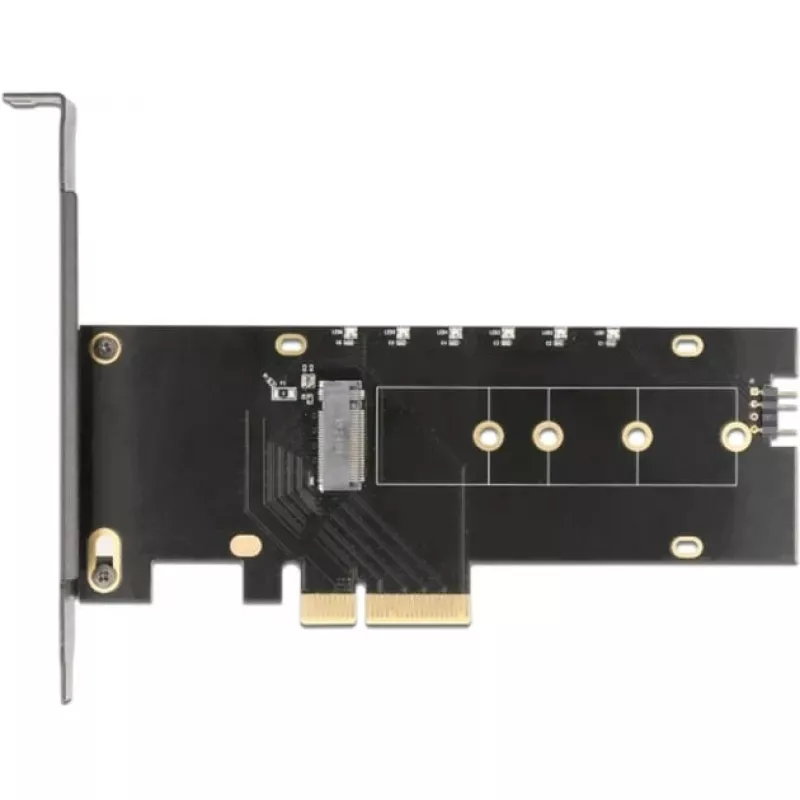

Schnittstellenkarte DeLOCK 89013 Intern M.2 PCIe Low-Profile

Die DeLOCK 89013 ist eine interne PCIe-Schnittstellenkarte, die einen M.2-Steckplatz für ein M.2-Modul in den Größen 2280, 2260, 2242 oder 2230 bereitstellt. Ihr Low-Profile-Design macht sie für kompakte Systeme geeignet und ermöglicht die Erweiterung der Speicherkapazität oder die Installation von Hochgeschwindigkeits-M.2-SSDs über einen PCI-Express-Steckplatz.

Vorteile

Die Karte verfügt über einen großen Kühlkörper, um eine ausreichende Kühlung von M.2-Modulen zu gewährleisten, sowie eine integrierte LED-Beleuchtung mit sechs LEDs, um das Innere des Computers auszuleuchten. Eine transparente Kunststoffplatte wird mitgeliefert, die in den Kühlkörper eingesetzt werden kann; wenn das LED-Kabel der Karte mit dem entsprechenden Anschluss auf der Hauptplatine verbunden wird, sind einstellbare Beleuchtungseinstellungen möglich. Der Low-Profile-Formfaktor unterstützt den Einbau in kleineren Gehäusen.

Geeignet für

Technische Daten

Verwendung

Bauen Sie die DeLOCK 89013 in einen freien PCIe-Steckplatz auf der Hauptplatine ein und beachten Sie dabei die üblichen Vorsichtsmaßnahmen gegen statische Aufladung. Montieren Sie das M.2-Modul in den M.2-Steckplatz (kompatible Größen: 2280, 2260, 2242, 2230) und sichern Sie es mit der passenden Schraube. Befestigen Sie den Kühlkörper über dem M.2-Modul und setzen Sie bei Bedarf die mitgelieferte transparente Kunststoffplatte in den Kühlkörper ein. Verbinden Sie das LED-Kabel mit dem entsprechenden LED-Header auf der Hauptplatine, um die Beleuchtung zu aktivieren und zu steuern.

Empfehlungen

Stellen Sie sicher, dass BIOS und Betriebssystem der Hauptplatine das Booten von oder den Zugriff auf M.2-Geräte unterstützen, die über einen PCIe-Adapter installiert sind, falls Sie das M.2-Modul als Systemlaufwerk verwenden möchten. Überprüfen Sie die Pinbelegung des LED-Headers auf Ihrer Hauptplatine vor dem Anschluss, um eine falsche Verkabelung zu vermeiden.
