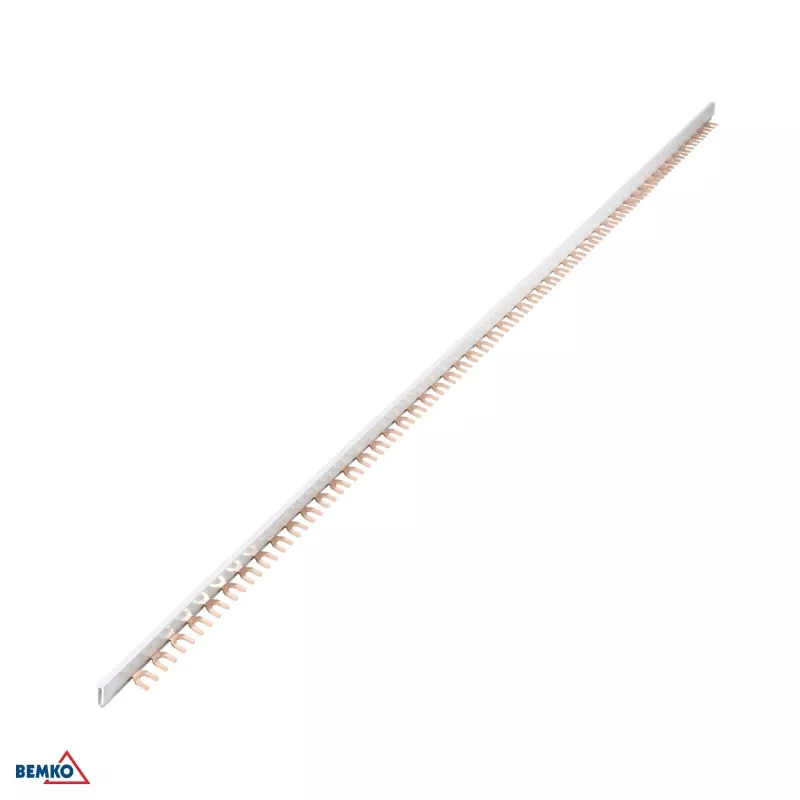

SCHELINGER A19-BBM-1F Verbindungssammelschiene 1-Phasen U-Typ 10mm² 54 Module 63A Grau

Die SCHELINGER A19-BBM-1F ist eine hochwertige einphasige Verbindungssammelschiene für eine effiziente und zuverlässige elektrische Verteilung. Mit einem U-förmigen (Gabel-)Anschluss und einem Leiterquerschnitt von 10 mm² eignet sich diese Sammelschiene für den Einsatz in Verteilerkästen und Schaltschränken. Sie unterstützt bis zu 54 Module mit einem Rastermaß von 18 mm und ist ideal für kompakte Installationen. Ausgelegt für 63 A und 230/400 V AC, entspricht sie der Norm EN 60947-7-1. Die Sammelschiene besteht aus Kupfer mit selbstverlöschender thermoplastischer Isolierung, was Sicherheit und Langlebigkeit gewährleistet. Die graue Farbe und die DIN-Schienen-Kompatibilität ermöglichen eine einfache Integration in bestehende Systeme.

Vorteile

Diese Sammelschiene bietet mehrere Vorteile: hohe Strombelastbarkeit (63 A) für anspruchsvolle Anwendungen, U-förmige Anschlüsse für sichere und einfache Verbindungen und ein kompaktes Design, das Platz in Schalttafeln spart. Die selbstverlöschende Isolierung erhöht die Sicherheit, während der Kupferleiter eine hervorragende Leitfähigkeit und geringen Widerstand gewährleistet. Die Kapazität von 54 Modulen bietet Flexibilität für verschiedene Stromkreiskonfigurationen.

Geeignet für

• Verteiler und Unterverteiler
• Schaltschränke und Schaltanlagen
• Industrielle und gewerbliche Elektroinstallationen
• Wohngebäude-Verteiler mit modularen Komponenten

Technische Daten

• Sammelschienen-Typ: Verbindungssammelschiene
• Phasenkonfiguration: Einphasig
• Anschlusstyp: U-Typ (Gabel)
• Leiterquerschnitt: 10 mm²
• Anzahl der Module: 54
• Bemessungsstrom (In): 63 A
• Bemessungsspannung (Un): 230/400 V AC
• Leitermaterial: Kupfer
• Isoliermaterial: Selbstverlöschender Thermoplast
• Montage: DIN-Schienen-kompatibel
• Modulraster: 18 mm
• Polzahl: 1-polig
• Norm: EN 60947-7-1
• Farbe: Grau
• Länge: 972 mm

Empfehlungen

Für eine optimale Leistung sollte die Sammelschiene von einem qualifizierten Elektriker installiert werden und alle Anschlüsse gemäß den Herstellervorgaben festgezogen sein. Verwenden Sie geeignete Endkappen und Abdeckungen, um versehentlichen Kontakt zu vermeiden. Diese Sammelschiene ist mit Standard-DIN-Schienen-Zubehör und modularen Geräten kompatibel.
