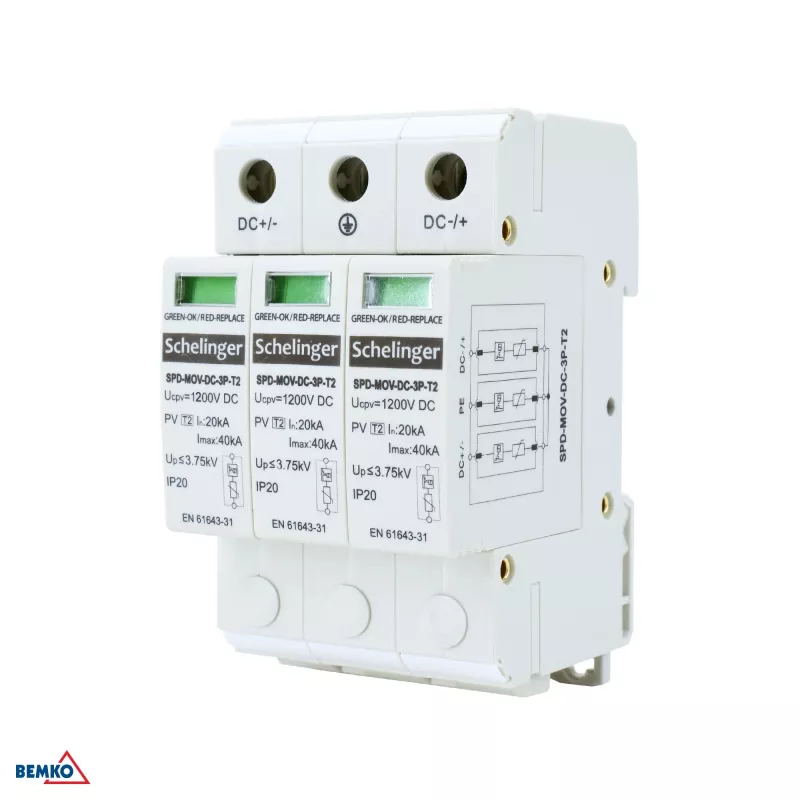

SCHELINGER 3P DC 1200V Typ 2 Überspannungsschutzgerät (SPD) für PV-Anlagen

Das SCHELINGER A53-SPD-MOV-DC-3P-T2 ist ein hochwertiges 3-poliges DC-Überspannungsschutzgerät für Photovoltaikanlagen. Es bietet zuverlässigen Schutz vor transienten Überspannungen und gewährleistet die Sicherheit und Langlebigkeit Ihrer Solarinstallation.

Vorteile

Dieser Typ-2-SPD bietet robusten Schutz mit einem maximalen Ableitstrom von 40 kA und einem Schutzpegel von ≤4,0 kV. Das kompakte Design für die Hutschienenmontage und die visuelle Statusanzeige erleichtern Installation und Überwachung. Das Gerät bietet sowohl Common-Mode- als auch Differential-Mode-Schutz für alle Leiter.

Geeignet für

• DC-Photovoltaikanlagen bis 1200 V
• Haupt- und Unterverteilungen in Solaranlagen
• Kommerzielle und private PV-Arrays

Technische Daten

• Produkttyp: Überspannungsschutzgerät (SPD)
• Anwendung: DC-Photovoltaik (PV)-Systeme
• Schutzklasse: Typ 2 (T2)
• Polzahl: 3-polig (3P)
• Maximale Dauerbetriebsspannung (Uc): 1200 V DC
• Nennableitstrom (In): 20 kA (8/20 µs)
• Maximaler Ableitstrom (Imax): 40 kA (8/20 µs)
• Schutzpegel (Up): ≤ 4,0 kV
• Ansprechzeit: < 25 ns
• Kurzschlussfestigkeit (Iscp): 10 kA
• Montageart: 35 mm Hutschiene
• Betriebstemperaturbereich: -40 °C bis +80 °C
• Schutzart: IP20
• Statusanzeige: Visuell (Grün: OK, Rot: Störung)
• Schutzmodus: Common Mode (L+/PE, L-/PE) und Differential Mode (L+/L-)
• Normenkonformität: IEC 61643-11, EN 61643-11
• Gehäusematerial: flammhemmender Thermoplast
• Anschlussquerschnitt: 4-35 mm² (flexibel/starr)
• Integrierter Trennschalter: thermischer Trennschalter

Empfehlungen

Für optimalen Schutz Ihrer PV-Anlage installieren Sie dieses SPD am DC-Eingang des Wechselrichters und am Combiner-Box. Sorgen Sie für ordnungsgemäße Erdung und befolgen Sie die örtlichen elektrischen Vorschriften.
