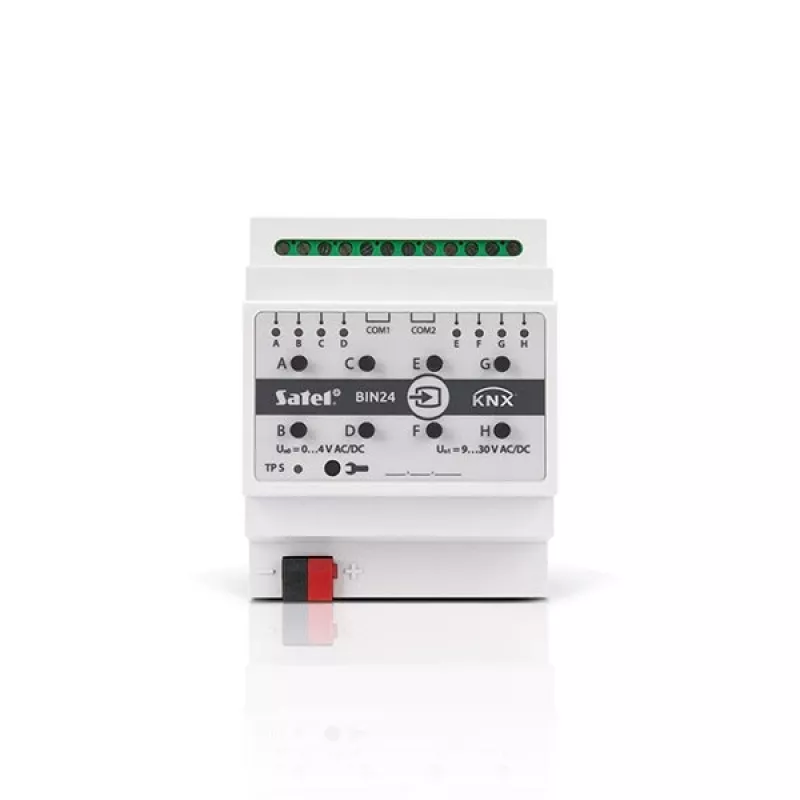

SATEL KNX-BIN24 8-Kanal-Binäreingangsmodul, DIN-Schiene, KNX TP

Das SATEL KNX-BIN24 ist ein 8-Kanal-Binäreingangsmodul für die DIN-Schienenmontage und KNX TP-Kommunikation. Es verfügt über vier unabhängige Relaisausgänge und unterstützt eine Vielzahl von Lasttypen.

Hauptmerkmale

• 8-Kanal-Binäreingangsmodul
• 4 unabhängige Relaisausgänge (1 Relais pro Kanal)
• DIN-Schienenmontage (4 Module breit)
• KNX TP-Kommunikation
• Maximale Reaktionszeit auf Telegramm: < 20 ms
• Maximale Anzahl Kommunikationsobjekte: 69
• Maximale Anzahl Gruppenadressen: 256
• Maximale Anzahl Assoziationen: 256

Spezifikationen

• Marke: Satel
• Modell: KNX-BIN24
• Stromversorgung: 230 V AC
• KNX-Busspannung: 20…30 V DC
• Stromaufnahme vom KNX-Bus: < 10 mA
• Maximale Leistungsaufnahme: 5 W
• Anzahl Relaisausgänge: 4
• Nennlaststrom (AC1): 16 A / 250 V AC
• Nennlaststrom (AC15): 3 A / 120 V, 1,5 A / 240 V (B300)
• Nennlaststrom (AC3): 750 W (Einphasenmotor)
• Nennlaststrom (DC1): 16 A / 24 V DC
• Nennlaststrom (DC13): 0,22 A / 120 V, 0,1 A / 250 V (R300)
• Minimaler Kontaktstrom: 10 mA
• Dauerstrombelastbarkeit des Kontakts: 16 A
• Maximale Schaltleistung (AC1): 4000 VA
• Maximale Schaltfrequenz (bei Nennlast AC1): 600 Zyklen/h
• Maximale Schaltfrequenz (ohne Last): 3600 Zyklen/h
• Schaltfestigkeit (DC1, 600 Zyklen/h): > 10⁵ 16 A / 24 V AC
• Schaltfestigkeit (AC3, I = 3,5 A): > 2,5 x 10⁵
• Schaltfestigkeit (bei 1000 W Glühlampenlast): > 0,9 x 10⁵
• Schaltfestigkeit (AC1, 600 Zyklen/h): > 10⁵ 16 A / 250 V AC
• Ohmsche Last: 3680 W
• Kapazitive Last: 16 A, max. 200 µF
• Glühlampen: 3680 W
• HV-Halogenlampen 230V: 3680 W
• NV-Halogenlampen (konventioneller Transformator): 2000 VA
• NV-Halogenlampen (elektronischer Transformator): 2500 W
• Leuchtstofflampen (unkompensiert): 3680 W
• Leuchtstofflampen (Parallelkompensation): 2500 W, 200 µF
• Leuchtstofflampen (Reihenkompensation): 3680 W, 200 µF
• Kompaktleuchtstofflampen (unkompensiert): 3680 W
• Kompaktleuchtstofflampen (Parallelkompensation): 2500 W, 200 µF
• Hochdruck-Quecksilberlampen (unkompensiert): 3680 W
• Hochdruck-Quecksilberlampen (Parallelkompensation): 3680 W, 200 µF
• Maximaler Einschaltstrom: 168 A 20 ms; 800 A 200 µs
• Betriebstemperaturbereich: 0°C…+45°C
• Lager-/Transporttemperaturbereich: -25°C…+70°C
• Schutzart: IP20
• Maximales Anzugsdrehmoment: 0,5 N·m
• Maximaler Leitungsquerschnitt: 2,5 mm²
• Gehäuseabmessungen: 70 x 92 x 60 mm
• Gewicht: 192 g
• Anzahl DIN-Schienenmodule: 4
• Konformitätszertifikat Nr.: 324/15896/19
