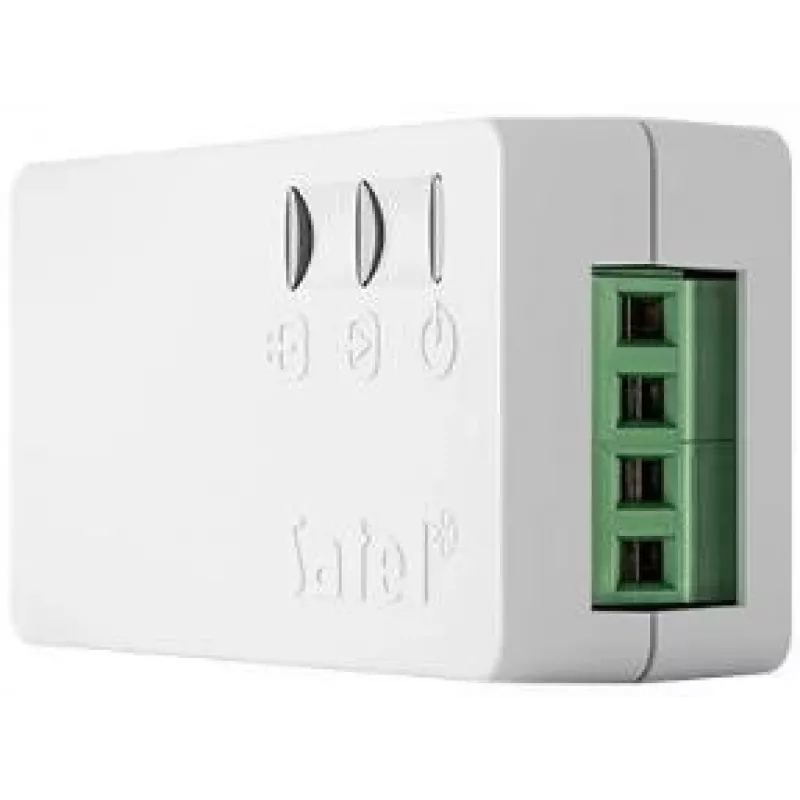

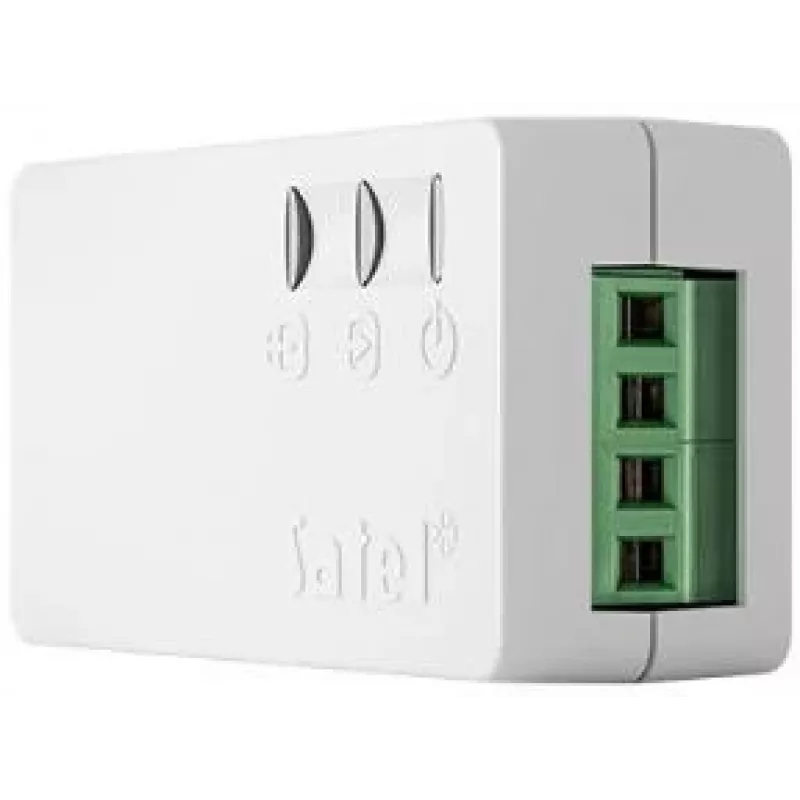

SATEL ISO-RS485 RS-485 Galvanic Isolator

Der SATEL ISO-RS485 ist ein galvanischer Trenner für RS-485-Datenbusse, der zuverlässige Isolation und Schutz in Sicherheits-, Automatisierungs- und Industriesystemen bietet. Er gewährleistet die Signalintegrität und verhindert Erdschleifen sowie Potenzialunterschiede zwischen verbundenen Segmenten.

Vorteile

Galvanische Trennung bis 1 kV schützt Geräte und Daten vor Spannungsspitzen und Erdschleifen. Unterstützt Datenraten bis zu 115,2 kbit/s für schnelle und zuverlässige Kommunikation. Kompaktes DIN-Schienen-Design spart Platz in Schaltschränken. LED-Anzeigen für Stromversorgung, Senden und Empfangen vereinfachen die Diagnose.

Geeignet für

• Sicherheitssysteme (Alarmanlagen, Zutrittskontrolle)
• Gebäudeautomation (HLK, Beleuchtung)
• Industrielle Steuerung und Überwachung
• Jedes RS-485-Netzwerk, das eine Trennung erfordert

Wichtige Spezifikationen

• Trennungsart: Galvanisch, 1 kV
• Unterstützter Standard: RS-485
• Maximale Datenrate: 115,2 kbit/s
• Stromversorgung: 12 V DC, max. 40 mA
• Betriebstemperatur: -10 °C bis +55 °C
• Montage: DIN-Schiene 35 mm
• Anschlüsse: Schraubklemmen
• Anzahl isolierter Segmente: 2
• LED-Anzeigen: Power, Tx, Rx
• Schutz: Überspannung, Potenzialtrennung
• Gehäuse: Kunststoff, weiß/grau
• Konformität: CE

Empfehlungen

Verwenden Sie den ISO-RS485 zur Trennung von RS-485-Bussegmenten in Systemen, in denen Erdpotenzialunterschiede oder elektrische Störungen Kommunikationsfehler verursachen können. Ideal zur Verlängerung der Buslänge oder zum Anschluss von Geräten in verschiedenen Gebäuden.
