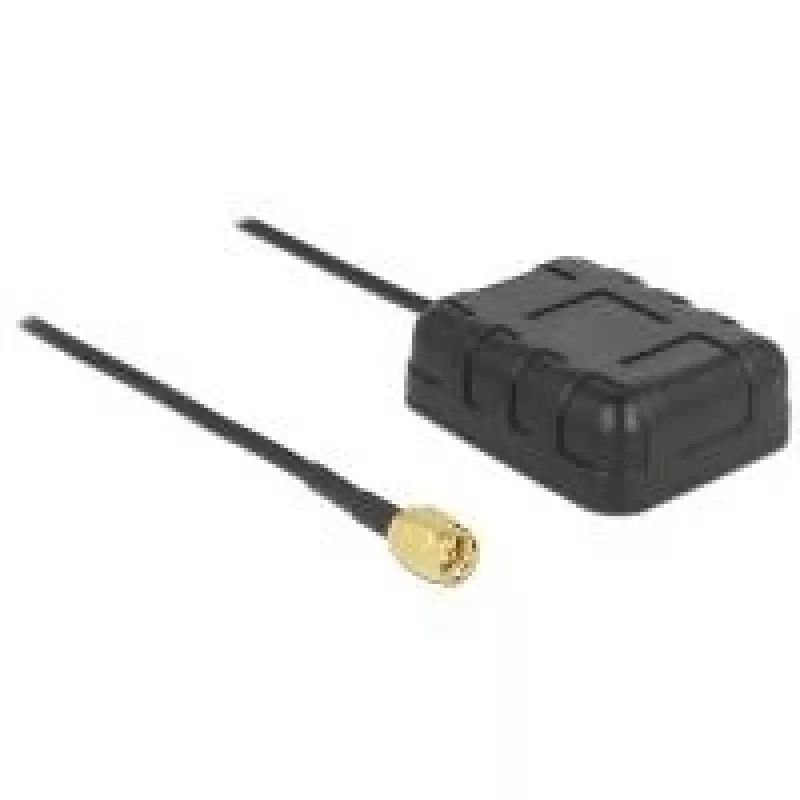

Richtantenne Navilock 60554

Die Navilock 60554 Richtantenne bietet fokussierten Empfang und Übertragung auf einer Frequenz von 1,575 GHz mit einem maximalen Gewinn von 5 dBi. Konzipiert für Anwendungen, die eine verbesserte Signalrichtwirkung erfordern, verwendet diese Antenne einen SMA-Stecker und weist eine Impedanz von 50 Ω auf. Ihr rechteckiges Gehäuse misst 425 mm in der Breite, 500 mm in der Tiefe und 165 mm in der Höhe, und das Gerät ist schwarz ausgeführt. Die Navilock 60554 ist für Installationen vorgesehen, bei denen die Konzentration von Funkenergie in eine bestimmte Richtung die Verbindungsqualität oder den Empfang schwacher Signale verbessert.

Vorteile

Das Richtdesign konzentriert HF-Energie für besseren Empfang und Übertragung entlang einer gezielten Achse, was Störungen aus unerwünschten Richtungen reduzieren kann. Ein Gewinn von 5 dBi sorgt für eine moderate Verbesserung gegenüber Rundstrahlantennen, während Größe und Windlast handhabbar bleiben. Der SMA-Stecker ermöglicht eine direkte Verbindung zu kompatiblen Empfängern oder Verlängerungskabeln, und die 50-Ω-Impedanz passt zu gängigen HF-Geräten. Geringes Gewicht und eine schwarze Oberfläche vereinfachen die Montage und Integration in bestehende Setups.

Geeignet für

• Punkt-zu-Punkt- oder Punkt-zu-Mehrpunkt-Funkverbindungen mit Richtabdeckung
• Verbesserung des Signalempfangs bei Empfängern, die in der Nähe von 1,575 GHz arbeiten
• Außen- oder Inneninstallationen, bei denen gezielte Konnektivität Störungen reduziert
• Integrationen mit Geräten, die einen SMA-Stecker für die Antenne akzeptieren

Technische Daten

• Betriebsfrequenz: 1,575 GHz
• Maximaler Antennengewinn: 5 dBi
• Steckertyp: SMA-Stecker
• Impedanz: 50 Ω
• Abmessungen (B×T×H): 425 × 500 × 165 mm
• Gewicht: 0,15 kg
• Farbe: Schwarz

Verwendung

Montieren Sie die Antenne so, dass ihre Hauptkeule auf die beabsichtigte Signalquelle oder den Empfänger zeigt, um eine optimale Richtwirkung zu erzielen. Verbinden Sie den SMA-Stecker mit dem passenden weiblichen Anschluss am Funkgerät, Empfänger oder Verlängerungskabel. Stellen Sie sicher, dass der Montageort nach Möglichkeit eine freie Sichtlinie bietet, und befestigen Sie die Antenne mit geeigneten Halterungen oder Vorrichtungen, die für die Abmessungen und das Gewicht der Antenne ausgelegt sind. Prüfen Sie, dass das angeschlossene Gerät eine 50-Ω-Last erwartet, um eine korrekte Impedanzanpassung aufrechtzuerhalten.

Empfehlungen

Für beste Ergebnisse richten Sie die Navilock 60554 sorgfältig aus und überprüfen Sie die Signalstärke bei feinen Winkelanpassungen. Vermeiden Sie die Installation in der Nähe großer reflektierender Flächen oder Metallstrukturen, die das beabsichtigte Strahlungsdiagramm verzerren können. Verwenden Sie wetterfeste Steckverbinder oder Dichtungen, wenn das Gerät Außenbedingungen ausgesetzt ist, und beachten Sie die Gerätehandbücher hinsichtlich der Anforderungen an Steckerdrehmoment und Erdung.
