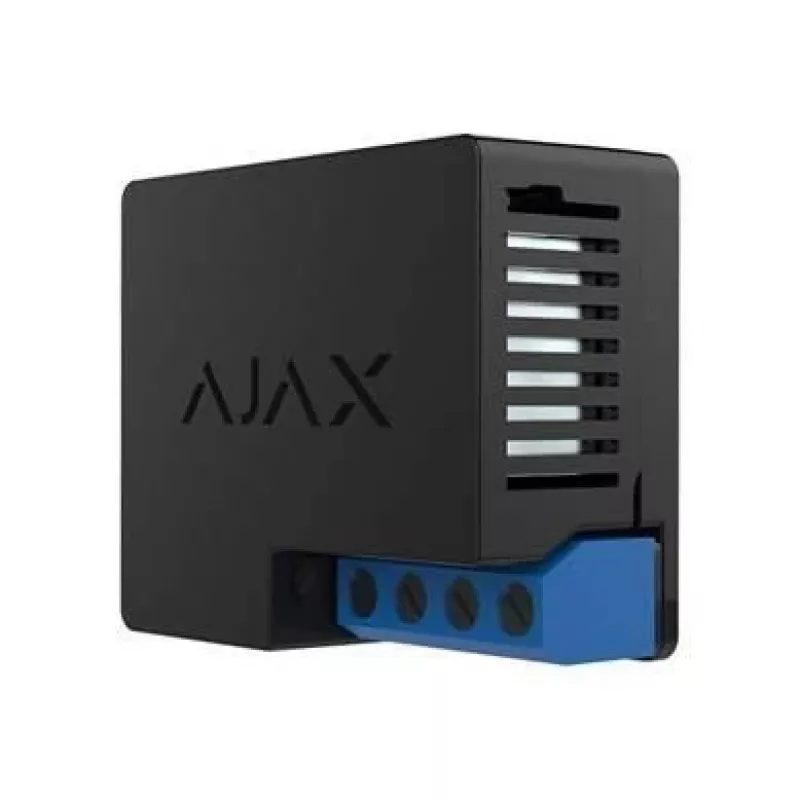

Relay module Ajax Dry Contact Relay 000010019 — dry contact interface for alarm systems

Ajax Dry Contact Relay 000010019 ist ein kompaktes Relaismodul, das eine potentialfreie (Trockenkontakt) Schnittstelle für Alarm- und Automatisierungssysteme bereitstellt. Mit einer Versorgungsspannung von 7–24 V DC schaltet das Relais externe Stromkreise, ohne diese mit Spannung zu versorgen, und ermöglicht so die Integration mit Drittgeräten wie Sirenen, Steuertafeln, Lichtsteuerungen oder anderen Geräten, die einen potentialfreien Kontakt benötigen. Das Modul unterstützt die Fernschaltung über die Ajax-App oder den Browser und kann als Taster (Impuls) oder als Dauerschalter betrieben werden.

Vorteile

Das Gerät arbeitet in offenem Gelände bis zu 1.000 Meter von einem Ajax Hub entfernt und über mehrere Etagen in typischen Geschäftsgebäuden. Es bietet Schutz vor Spannungsspitzen und Überhitzung, behält die Einstellungen nach einem Stromausfall bei und verwendet eine externe Antenne für verbesserten Empfang. Das Relais bietet eine lange Lebensdauer (bis zu 200.000 Schaltungen) und einen geringen Stromverbrauch (<1 Wh). Die Kommunikation erfolgt über das Jeweller-Protokoll (868,0–868,6 MHz) mit einer Sendeleistung von 25 mW.

Geeignet für

• Integration von Sirenen, externen Alarmen oder Meldegeräten mit einem Ajax-Sicherheitssystem
• Schalten von Lichtkreisen oder Steuerungen, die potentialfreie Eingänge akzeptieren
• Steuerung von Drittsteuertafeln oder Automatisierungscontrollern, die einen potentialfreien Kontakt benötigen
• Fern- oder Impulssteuerung von Geräten über die Ajax-App oder den Browser

Technische Daten

• Aktor: Elektromechanisches Relais
• Versorgungsspannungsbereich: 7–24 V DC
• Maximaler Laststrom: 5 A bei 36 V DC, 13 A bei 230 V AC
• Ausgangsleistung (Ohmsche Last, 230 V): bis zu 3 kW
• Lebensdauer: 200.000 Schaltungen
• Spannungsschutz: Ja (min. 6,5 V, max. 36,5 V)
• Temperaturschutz: löst bei >65 °C am Installationsort oder >85 °C im Inneren des Relais aus
• Kommunikationsprotokoll: Jeweller (868,0–868,6 MHz), Sendeleistung 25 mW, Modulation GFSK
• Maximale Entfernung zum Hub: bis zu 1.000 m (offenes Gelände)
• Stromverbrauch: <1 Wh
• Betriebstemperatur: 0 °C bis +64 °C
• Betriebsfeuchtigkeit: bis zu 75 %
• Abmessungen: 38 × 25 × 18 mm; Gewicht: 32 g
• Gehäuseschutzart: IP20

Verwendung

Installieren Sie das Relaismodul in Verteilerdosen, Elektroschalttafeln oder Schaltschrankgehäusen, damit das Gerät vor Feuchtigkeit und direktem Kontakt geschützt ist. Schließen Sie die 7–24-V-DC-Versorgung an und verdrahten Sie die potentialfreien Kontaktklemmen mit dem externen Gerät, das Sie steuern möchten. Verbinden Sie das Modul über den Jeweller-Funkkanal mit einem Ajax Hub und konfigurieren Sie die Betriebsart (Impuls oder Dauerschaltung) und das Reaktionsprüfintervall (12–300 Sekunden) in der App oder der Weboberfläche. Überprüfen Sie nach der Installation die ordnungsgemäße Funktion und testen Sie die ausgelösten Ausgänge über die Ajax-Schnittstelle.

Empfehlungen

Verwenden Sie das Relais nur in Innenräumen und innerhalb der angegebenen Betriebstemperatur- und Feuchtigkeitsbereiche. Überschreiten Sie nicht den angegebenen maximalen Laststrom und beachten Sie die örtlichen Elektrovorschriften bei der Installation in Schalttafeln. Stellen Sie sicher, dass die Versorgungsspannung innerhalb von 7–24 V DC bleibt, und sorgen Sie für ausreichende Belüftung, um Überhitzung zu vermeiden.
