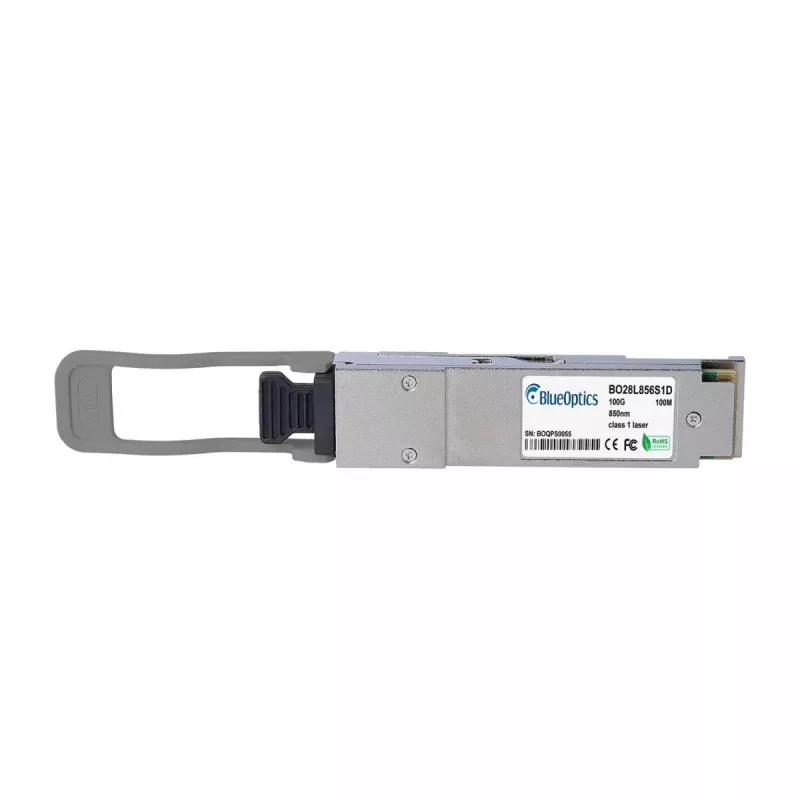

QSFP Transceiver Modul BlueOptics QSFP-100G-BIDI-MM850-BO Glasfaser

Das BlueOptics QSFP-100G-BIDI-MM850-BO ist ein QSFP28-Glasfaser-Transceiver-Modul, das für die 100G-Datenübertragung über Multimode-Faser entwickelt wurde. Es verwendet einen LC-Duplex-Stecker und ein bidirektionales (BiDi) Design, das auf einer einzigen Faser pro Richtung sendet und empfängt und so Duplex-100G-Verbindungen bei reduzierter Verkabelung ermöglicht. Das Modul ist in einem Aluminiumgehäuse untergebracht und wiegt etwa 40 g, wodurch es für die Installation in kompatiblen 100G-QSFP28-Ports geeignet ist, die in Switches, Routern und Speichersystemen verwendet werden.

Vorteile

Dieser Transceiver unterstützt den 100GBASE-SR2-ähnlichen Multimode-Betrieb und folgt MSA-kompatiblen QSFP28-Schnittstellen für breite Interoperabilität. Das BiDi-Design reduziert die Anzahl der für Duplex-Verbindungen erforderlichen Fasern und unterstützt gleichzeitig einen hohen Durchsatz und kurze Multimode-Verbindungen. Das aus zuverlässigkeitsgeprüften Komponenten aufgebaute Modul bietet integrierte digitale Diagnose (DDM/DOM) zur Überwachung von Parametern wie Versorgungsspannung, Laser-Vorstrom, optischer Ausgangs- und Empfangsleistung sowie Temperatur, um Wartung und Fehlerbehebung zu vereinfachen.

Geeignet für

Wichtige Spezifikationen

Verwendung

Installieren Sie das BlueOptics QSFP-100G-BIDI-MM850-BO gemäß den Anweisungen der Host-Hardware in einen kompatiblen QSFP28-Port und stellen Sie sicher, dass die Host-Plattform QSFP28-Transceiver von Drittanbietern unterstützt. Verbinden Sie LC-Duplex-Patchkabel für Multimode-Fasern zwischen Transceivern oder mit Patchpanels, beachten Sie die korrekte Faserpolarität und reinigen Sie die Stecker vor dem Zusammenstecken. Überprüfen Sie den Verbindungsstatus über das Host-Gerät und nutzen Sie die DDM/DOM-Schnittstelle, sofern unterstützt, um optische Parameter zu überwachen und den korrekten Betrieb zu bestätigen. Befolgen Sie die Hot-Plug- und Handhabungsverfahren des Geräteherstellers, um elektrostatische Schäden zu vermeiden.

Empfehlungen

Verwenden Sie Multimode-OM3/OM4-Patchkabel und geeignete Patchpanels für beste Kurzstrecken-100G-Leistung; stellen Sie sicher, dass die Firmware des Host-Geräts BiDi-QSFP28-Transceiver unterstützt und DDM/DOM für die Ferndiagnose aktiviert. Reinigen Sie die LC-Stecker vor der Installation und beachten Sie die Richtlinien zur ESD-Handhabung.
