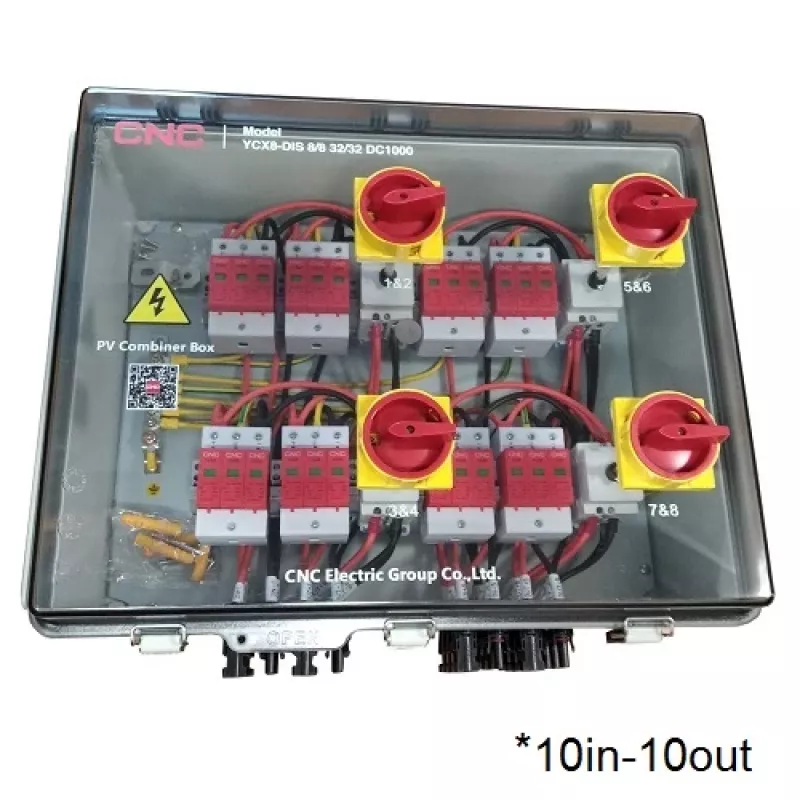

PV-Kombinator-Box CNC NV822553 DC 10-in 10-out IP66

PV-Kombinator-Box CNC NV822553 ist ein DC-Anschlussgehäuse für Photovoltaikanlagen mit 10 Eingängen und 10 Ausgängen, Schutzart IP66 gegen Staub und Wasser. Das Polycarbonat-Gehäuse (528 x 458 x 358 mm) ist UV-beständig und flammhemmend nach V0, und das Gerät integriert MC4-Steckverbinder, Überspannungsschutzgeräte und abschließbare DC-Schalter, um Stringverbindungen zu zentralisieren und die Sicherheit und Wartungsfreundlichkeit in Solarinstallationen im Freien zu verbessern.

Vorteile

Der CNC NV822553 bietet konsolidierte Stringanschlüsse für 10-in/10-out PV-Arrays, integrierten DC-Überspannungsschutz (1000 V, 40 kA pro SPD) und vier abschließbare 1000 V/50 A DC-Schalter mit patentierten Löschkammern. Das Gehäuse erfüllt IP66- und IEC60529-Normen, bietet Flammhemmung (UL94 V0) und unterstützt einen weiten Betriebstemperaturbereich (-20 °C bis +60 °C). Kompakte Abmessungen und standardisierte Kabelverschraubungsgrößen vereinfachen Installation und Kabelmanagement.

Geeignet für

Technische Hauptspezifikationen

Verwendung

Montieren Sie die PV-Kombinator-Box auf einer geeigneten Außenfläche unter Beachtung der örtlichen Elektrovorschriften und stellen Sie sicher, dass das Gehäuse so positioniert ist, dass Wasseransammlungen vermieden werden. Schließen Sie jeden PV-String mit den mitgelieferten MC4-kompatiblen Anschlüssen an und führen Sie die Kabel durch die vorgesehenen PG09/PG21-Verschraubungen. Verbinden Sie die kombinierten Ausgänge nach Bedarf mit dem Wechselrichter oder dem nachgeschalteten DC-Schutz. Verwenden Sie die abschließbaren DC-Schalter, um Strings bei Wartungsarbeiten zu trennen, und überprüfen Sie die korrekte SPD-Verbindung, um sicherzustellen, dass der Überspannungsschutz aktiv ist. Die Inbetriebnahme sollte Durchgangs-, Polaritäts- und Isolationswiderstandsprüfungen umfassen, bevor die Anlage unter Spannung gesetzt wird.

Empfehlungen

Überprüfen Sie regelmäßig Kabelanschlüsse und Kabelverschraubungen und ersetzen Sie SPDs, sobald sie ausgelöst haben oder wenn ihre Nennkapazität überschritten wird. Stellen Sie sicher, dass die Schalter während der Wartung verriegelt sind, und befolgen Sie die Installationsanweisungen des Herstellers sowie die geltenden Normen für DC-Systeme.
