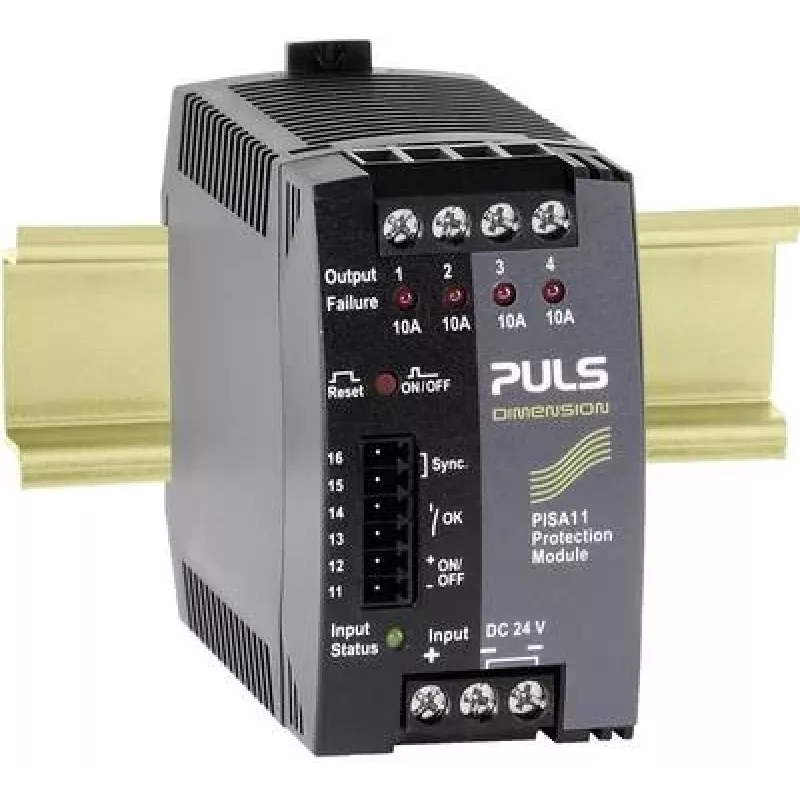

PULS DIMENSION PISA11.410 4-Kanal-Schutzmodul 24V DC / 4 x 10A

Industrielle Steuerungssysteme leiden häufig unter Überlastungen und Kurzschlüssen in einzelnen 24V-DC-Zweigen, was zu einem kompletten Systemausfall führt. Das PULS DIMENSION PISA11.410 ist ein 4-Kanal-Elektronikschutzmodul, das fehlerhafte Stromkreise selektiv trennt und den Rest Ihres Systems weiterlaufen lässt. Jeder Kanal ist von 1A bis 10A einstellbar, mit einer Gesamtkapazität von 40A, was es für eine Vielzahl von Lasten geeignet macht.

Für wen ist es geeignet

Dieses Modul ist für Schaltschrankbauer, Maschinenbauer und Systemintegratoren gedacht, die zuverlässigen, selektiven Überstromschutz für 24V-DC-Stromkreise benötigen. Es ist ideal für Anwendungen, bei denen die Verfügbarkeit kritisch ist, wie in der Automatisierung, Robotik und Prozesssteuerung.

Hauptmerkmale

• 4 unabhängige Kanäle, jeder von 1A bis 10A einstellbar
• Selektiver elektronischer Schutz: Nur der fehlerhafte Kanal löst aus, die anderen arbeiten weiter
• Kurzschlussreaktionszeit weniger als 3 ms
• LED-Statusanzeige pro Kanal (grün = OK, rot = ausgelöst)
• Potentialfreier Gruppenalarmkontakt für Fernüberwachung
• DIN-Schienen-Montage für einfache Installation
• Breiter Eingangsspannungsbereich: 18-32V DC
• Geringer Spannungsabfall: <100 mV bei 10A

Spezifikationen

• Produkttyp: Selektives Sicherungsmodul
• Anzahl der Kanäle: 4
• Eingangsspannung (Nenn): 24 VDC
• Eingangsspannungsbereich: 18 - 32 VDC
• Ausgangsstrom pro Kanal (einstellbar): 1 - 10 A
• Gesamtausgangsstrom (max.): 40 A
• Schutzart: Elektronisch, selektiver Überstrom
• Kurzschlussreaktionszeit: < 3 ms
• Montageart: DIN-Schiene
• Betriebstemperaturbereich: -25°C bis +70°C
• Wirkungsgrad: > 99%
• Anschlussart: Schraubklemmen
• Statusanzeige: LED pro Kanal (grün/rot), Gruppenalarmausgang
• Alarmausgang: Potentialfreier Kontakt
• Ausgangsspannungsabfall: < 100 mV (bei 10A)
• Zulassungen: UL, cUL, CE, RoHS

Tipps

Stellen Sie die Strombegrenzung jedes Kanals entsprechend der angeschlossenen Last ein, um einen selektiven Schutz zu gewährleisten. Der Gruppenalarmkontakt kann an eine SPS oder Signallampe angeschlossen werden, um eine sofortige Fehlerbenachrichtigung zu erhalten.
