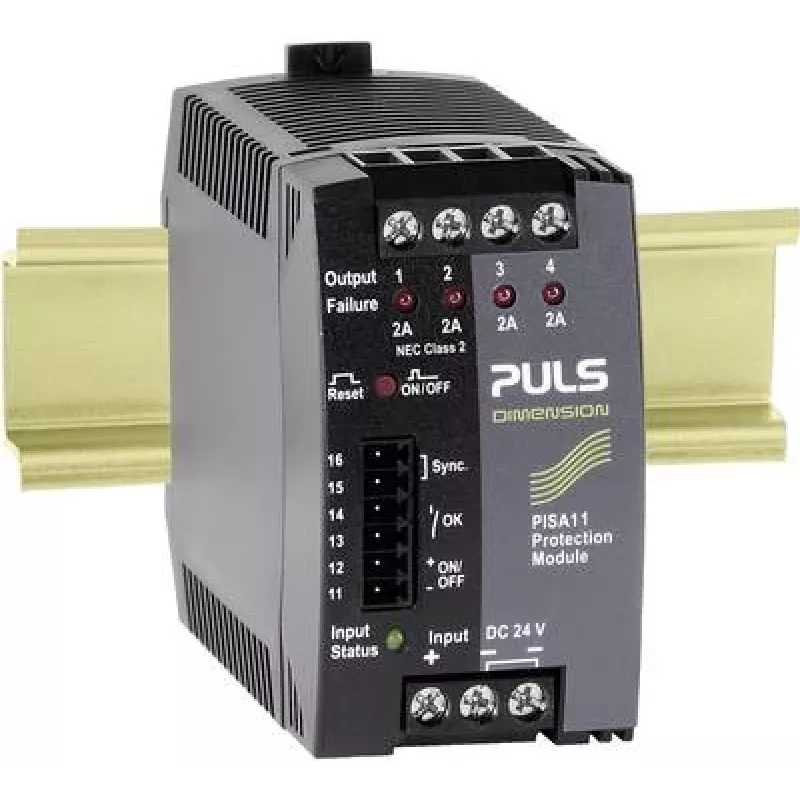

PULS DIMENSION PISA11.402 4-Kanal Elektronisches Sicherungsmodul 24V DC, 4x2A

In industriellen Schaltschränken kann ein einziger überlasteter Stromkreis eine gesamte Produktionslinie lahmlegen. Das PULS DIMENSION PISA11.402 verhindert dies, indem es vier separate 24V-DC-Stromkreise elektronisch schützt, jeder von 0,5 A bis 2 A einstellbar, sodass ein Fehler in einem Kanal die anderen nicht beeinträchtigt.

Wichtige technische Daten

• Eingangsspannung: 18 - 32 VDC (nominal 24 VDC)
• Ausgangskanäle: 4, jeder mit einstellbarer Strombegrenzung 0,5 A bis 2 A
• Maximaler Gesamtausgangsstrom: 8 A
• Schutz: elektronische selektive Absicherung pro Kanal
• Statusanzeige: grüne/rote LED pro Kanal plus Sammelalarm-LED
• Alarmausgang: potentialfreier Kontakt
• Anschluss: Schraubklemmen
• Montage: DIN-Schiene
• Betriebstemperatur: -25°C bis +70°C
• Wirkungsgrad: >99%
• Spannungsabfall pro Kanal: < 50 mV
• Kurzschlussstrom (Eingang): >100 A
• Verpolungsschutz: ja (Eingang)
• Gehäusematerial: Kunststoff
• Schutzart: IP20

Warum dieses Produkt wählen

Selektive Absicherung bedeutet, dass nur der fehlerhafte Stromkreis abgeschaltet wird, während die anderen drei weiter betrieben werden. Dies minimiert Ausfallzeiten und vereinfacht die Fehlersuche in verteilten Stromversorgungssystemen.

Ideale Anwendungsfälle

• Schutz von Sensoren, Aktoren und Steuerungen im Maschinenbau
• Verteilung von 24V-DC-Strom in Schaltschränken
• Ersetzen mehrerer einkanaliger Schutzschalter zur Platzersparnis

Gut zu wissen

Das Modul ist Teil der PULS DIMENSION-Serie und für die DIN-Schienenmontage konzipiert. Es enthält Schraubklemmen für eine sichere Verdrahtung und LED-Anzeigen für schnelle Statusprüfungen.
