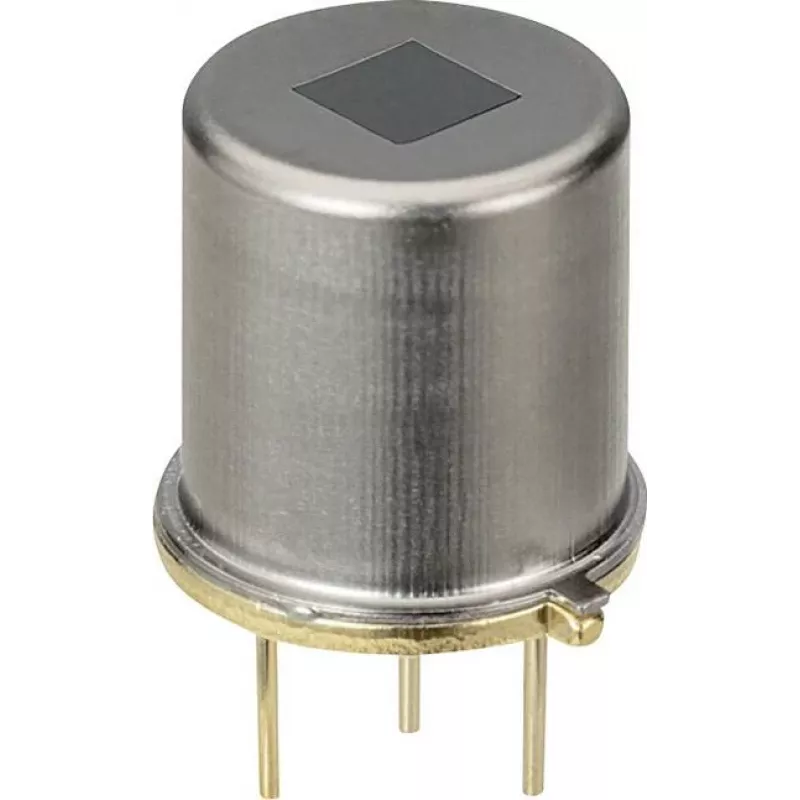

PIR-Bewegungsmelder Panasonic EKMC1600100, passiver Infrarotdetektor, Versorgung 3–6 V, 1 Stück

Panasonic EKMC1600100 ist ein kompakter passiver Infrarot-Bewegungsmelder (PIR), der als einzelne Einheit geliefert wird. Der Sensor wurde für die Integration in elektronische Geräte und Systeme entwickelt und erkennt Veränderungen der Infrarotstrahlung, die von sich bewegenden warmen Objekten ausgehen. Er liefert ein einfaches elektrisches Ausgangssignal für Sicherheits-, Beleuchtungssteuerungs- und grundlegende Automatisierungsanwendungen. Das Gerät arbeitet mit einer niedrigen Versorgungsspannung und eignet sich für Anwendungen, bei denen geringe Abmessungen und eine zuverlässige Anwesenheitserkennung erforderlich sind.

Vorteile

Der Sensor bietet einen Niederspannungsbetrieb und kompakte Abmessungen, die die Integration in batteriebetriebene oder Niederspannungsschaltungen vereinfachen. Die passive Infraroterkennung erfordert keine aktive Beleuchtung und verbraucht im Standby-Betrieb nur minimale Energie. Das Gerät bietet eine zuverlässige Erkennung sich bewegender Wärmequellen und eine unkomplizierte elektrische Schnittstelle, die mit Mikrocontrollern, Alarmanlagen oder Beleuchtungstreibern verwendet werden kann.

Geeignet für

• Anwesenheitserkennung in Räumen, Fluren und Eingangsbereichen
• Energiesparende Beleuchtungssteuerung und automatisierte Schaltvorgänge
• Einfache Einbruchs- oder Bewegungsalarmeingänge für Sicherheitssysteme
• Eingebettete Elektronikprojekte und kundenspezifische Automatisierungsgeräte

Wichtige Spezifikationen

• Erkennungstechnologie: passiver Infrarot (PIR)
• Versorgungsspannungsbereich: 3–6 V DC
• Bauform: kompaktes Modul zur Integration
• Ausgang: elektrisches Bewegungserkennungssignal, geeignet für digitale Eingänge
• Typische Anwendungen: Anwesenheitserkennung, Beleuchtungssteuerung, einfacher Alarmanlageneingang

Gebrauch

Montieren Sie den Sensor an einer Position mit ungehinderter Sicht auf den überwachten Bereich und vermeiden Sie direkte Einflüsse von Wärmequellen, die Fehlauslösungen verursachen könnten. Schließen Sie die Versorgungsspannung im angegebenen Bereich von 3–6 V an und führen Sie den Sensorausgang zu dem Gerät, das das Signal verarbeitet, z. B. einem Mikrocontroller-Eingang, einer Alarmanlage oder einer Beleuchtungssteuerschaltung. Achten Sie auf die richtige Polarität und verwenden Sie empfohlene Entkopplungskondensatoren an der Versorgungsleitung, wenn die Umgebung elektrisch gestört ist. Testen Sie die Erkennung, indem Sie durch das Sichtfeld des Sensors gehen, und passen Sie bei Bedarf die Platzierung oder Ausrichtung an.

Empfehlungen

Für einen zuverlässigen Betrieb installieren Sie den Sensor an einem Ort mit stabiler Umgebungstemperatur und vermeiden Sie die Montage in der Nähe von HLK-Auslässen oder direkter Sonneneinstrahlung. Verwenden Sie kurze, abgeschirmte Kabel für den Ausgang, wenn das Kabel neben störenden Stromleitungen verläuft, und befolgen Sie die Richtlinien des Systemherstellers für die Signalkonditionierung, wenn Sie den Sensor an Alarm- oder Steuerelektronik anschließen.
