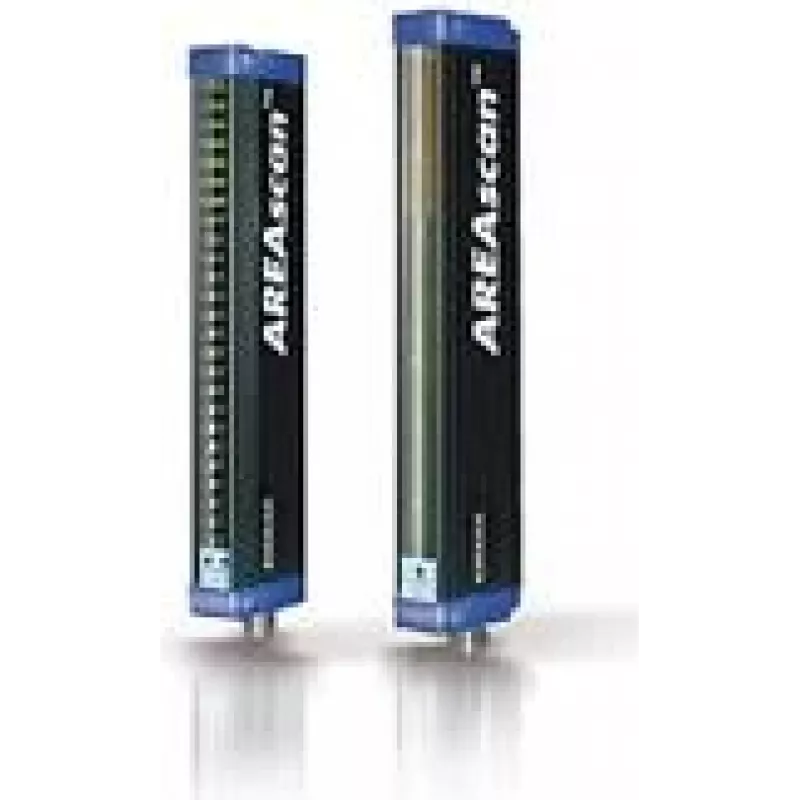

Photoelektrischer Sensor Datalogic AS1-LD-SR-010-J

Der photoelektrische Sensor Datalogic AS1-LD-SR-010-J ist ein Bereichssensor auf Basis der Lichtarray-Technologie, der für die zuverlässige Objekterkennung innerhalb eines kontrollierten Höhenbereichs konzipiert ist. Als Teil der AS1-Reihe unterstützt dieser Kreuzstrahl-Bereichssensor mehrere Scanmodi und ist für kontrollierte Höhen von 100 mm bis 300 mm verfügbar. Dieses spezifische Modell ist ein schwarzer Sensor mit einem Übertragungsbereich von 0,3 bis 2,1 m, IP65-Schutz und einem 24-V-Ausgang, der sich für die industrielle Integration eignet.

Vorteile

Der AS1-LD-SR-010-J bietet gekreuzte Strahlen und vier Scanmodi, um das Erkennungsverhalten an verschiedene Anwendungen anzupassen. Er ermöglicht eine präzise Erkennung kleiner oder flacher Objekte (minimaler erkennbarer Durchmesser Ø6 mm oder flache Objekte 0,2 x 75 mm) und umfasst Versionen mit einem Trimmer für die Emissionsleistung zur Empfindlichkeitseinstellung. Der Sensor liefert einen PNP-Ausgang, der schaltet, wenn ein oder mehrere Strahlen unterbrochen werden. Sein kompakter Formfaktor und die IP65-Einstufung ermöglichen die Installation in beengten sowie staubigen oder feuchten Umgebungen.

Geeignet für

• Anwesenheits-/Abwesenheitserkennung von Objekten auf Förderbändern
• Kleinteileerkennung in Montage- oder Pick-and-Place-Systemen
• Inspektionsaufgaben, die eine mehrstrahlige Bereichsüberwachung erfordern
• Umgebungen, die Sensoren mit IP65-Schutz erfordern

Wichtige Spezifikationen

• Modell: Datalogic AS1-LD-SR-010-J (MPN 958101010, EAN 2050004554748)
• Technologie: Lichtarray / Kreuzstrahl-Bereichssensor
• Kontrollierte Höhen: verfügbar für 100 mm (6/16 Strahlen) bis 300 mm (48 Strahlen)
• Übertragungsbereich: 0,3–2,1 m (Standardentfernung 2 m; große Entfernung bis zu 4 m für andere Varianten)
• Minimales erkennbares Objekt: Ø6 mm oder flach 0,2 x 75 mm
• Ausgang: PNP (schaltet, wenn ein oder mehrere Strahlen unterbrochen werden)
• Schutzart: IP65
• Versorgungs-/Ausgangsspannung: 24 V
• Abmessungen (ca.): Breite 22 mm × Tiefe 150,1 mm × Höhe 43,2 mm

Verwendung

Montieren Sie den Sensor so, dass sein Lichtarray den zu überwachenden Bereich in der entsprechenden kontrollierten Höhe abdeckt (dieses Modell entspricht AS1-Konfigurationen im Bereich von 100–300 mm). Schließen Sie die 24-V-Versorgung und die Verkabelung für den PNP-Ausgang gemäß Ihrem Steuerungssystem an. Wenn Ihre Anwendung eine Empfindlichkeitsabstimmung erfordert, verwenden Sie die Version mit Emissionsleistungstrimmer, um den Erkennungsbereich einzustellen und Fehlauslösungen zu vermeiden. Überprüfen Sie die Strahlausrichtung und führen Sie Testläufe mit repräsentativen Objekten durch, um eine zuverlässige Erkennung über den gesamten Arbeitsbereich sicherzustellen.

Empfehlungen

Installieren Sie den Sensor mit einer stabilen, vibrationsfreien Halterung und halten Sie die Sender-/Empfängerfenster sauber, um die Erkennungszuverlässigkeit zu gewährleisten. Wählen Sie die kontrollierte Höhe und den Scanmodus entsprechend der Objektgröße und Förderbandgeschwindigkeit, um Fehlalarme zu reduzieren.
