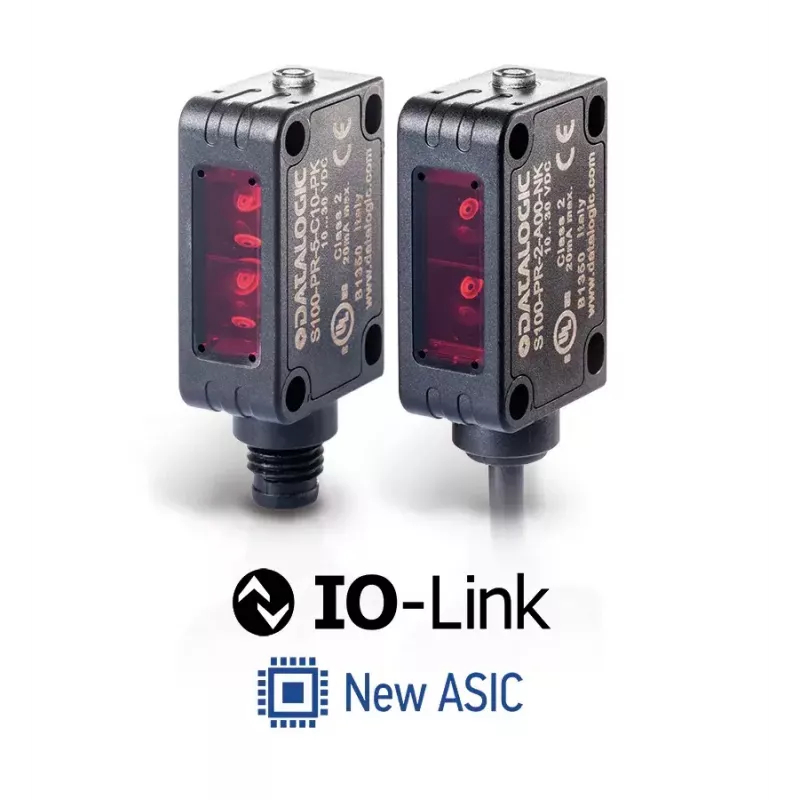

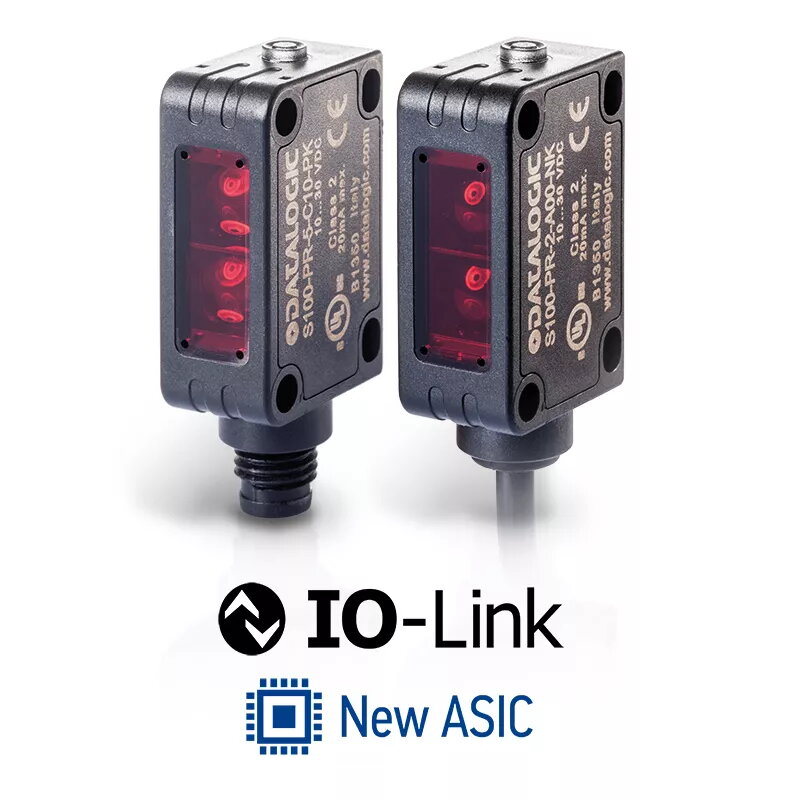

Optischer Sensor Datalogic 950811030, Diffus-/Einweglichtschranke (Modell 950811030)

Der Datalogic 950811030 ist ein optischer Sensor zur Objekterkennung in der Industrieautomation. Dieser Diffus-/Einweglichtschrankentyp ist Teil der kompakten S100-Serie von Datalogic und bietet geringe Abmessungen sowie ein Montagekonzept mit vier Befestigungslöchern (zwei Gewindelöcher auf der Vorderseite und zwei Langlöcher auf der Rückseite) für die flexible Installation an Förderbändern, Verpackungsmaschinen und Montageanlagen. Der Sensor ermöglicht eine berührungslose Anwesenheits-/Abwesenheitserkennung und eignet sich zur Integration mit SPS und Steuerungssystemen, bei denen eine zuverlässige optische Erfassung erforderlich ist.

Vorteile

Der S100-Formfaktor bietet eine äußerst kleine Grundfläche mit Abmessungen von 20 x 32 x 12 mm und ermöglicht die Installation in beengten Räumen. Das Vierloch-Montagemuster bietet vielseitige mechanische Befestigungsoptionen für unterschiedliche Maschinenlayouts. Die S100-Serie verzichtet auf manuelle Einstellungen am Sensorgehäuse, was die Installation vereinfacht und das Risiko unbeabsichtigter Manipulationen verringert. Die Plattform umfasst einen ASIC, der IO-Link-Programmierbarkeit und zwei Ausgangskanäle ermöglicht, während digitales Ausgangszittern während der Kommunikation vermieden wird, was die Wiederholgenauigkeit und Integrationszuverlässigkeit verbessert.

Geeignet für

• Anwesenheits- und Abwesenheitserkennung auf Förderbändern
• Objekterkennung in Verpackungs- und Etikettiermaschinen
• Teileerkennung in Montage- und Handhabungsgeräten
• Integration mit SPS und IO-Link-basierten Steuerungssystemen

Technische Daten

• Sensortyp: optisch (Diffus/Einweg)
• Serienformfaktor: Miniatur S100
• Abmessungen: 20 x 32 x 12 mm
• Montage: vier Befestigungslöcher (zwei vorne mit Gewinde, zwei hinten geschlitzt)
• Konnektivität: IO-Link-Programmierbarkeit (ASIC-basiert)
• Ausgänge: zwei Ausgangskanäle mit stabiler digitaler Signalübertragung während der Kommunikation

Anwendung

Befestigen Sie den Sensor mithilfe der verfügbaren Gewinde- und Langlöcher, um die Erfassungsachse auf den Zielpfad auszurichten. Schließen Sie den Sensor an das Steuerungssystem an und konfigurieren Sie bei Bedarf die IO-Link-Parameter, um Erkennungsschwellen, Zeitverhalten oder Ausgangsverhalten einzustellen. Bei Einweglichtschranken richten Sie Sender und Empfänger über die Erfassungslücke hinweg aus; bei diffusem Betrieb richten Sie die Erfassungsfläche auf die Zieloberfläche. Testen Sie die Erkennungsleistung mit repräsentativen Objekten und passen Sie die IO-Link-Einstellungen vom Master-Gerät aus an, anstatt den Sensor mechanisch zu verändern.

Empfehlungen

Installieren Sie den Sensor an Orten, die vor direkten mechanischen Stößen und übermäßiger Verschmutzung geschützt sind; nehmen Sie die Erstausrichtung vor und konfigurieren Sie die Parameter über IO-Link, um eine wiederholbare Erkennung zu gewährleisten. Verwenden Sie geeignetes Montagematerial, um den Sensor in den Langlöchern oder Gewindelöchern zu befestigen, und stellen Sie vor der Inbetriebnahme der Anlage die Kompatibilität mit der umgebenden Maschinenverkabelung und Steuerlogik sicher.
