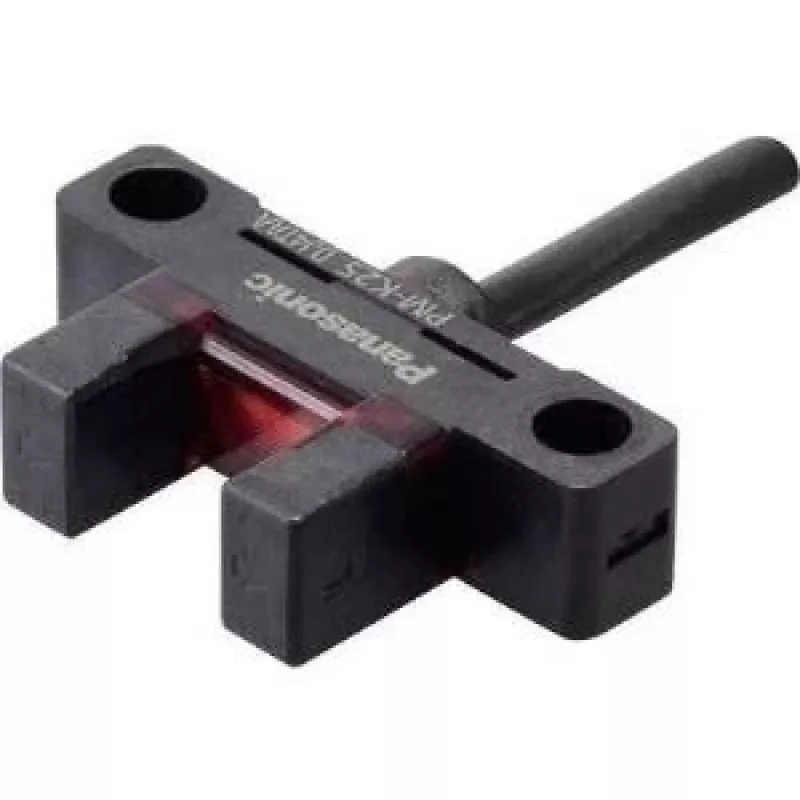

Photoelektrischer Gabelsensor Panasonic PM-K25-P, K-Typ, 5–24 V DC, hell- und dunkelschaltend

Panasonic PM-K25-P ist ein photoelektrischer Gabelsensor des K-Typs, der für die berührungslose Erkennung in Automatisierungs- und Verpackungsanwendungen entwickelt wurde. Der Sensor arbeitet mit einer Versorgungsspannung von 5–24 V DC, bietet eine stabile Lichtstrahlerkennung über den Schlitz und unterstützt sowohl hellschaltenden (normalerweise eingeschaltet) als auch dunkelschaltenden (normalerweise ausgeschaltet) Betrieb. Die kompakte Einstückbauweise ermöglicht eine einfache Montage überall dort, wo Kantenerkennung, Spaltsensorik oder Positionsüberwachung erforderlich ist.

Vorteile

Der PM-K25-P bietet zuverlässige, wiederholbare Sensorik ohne mechanischen Kontakt und reduziert dadurch Verschleiß und Wartung. Die beiden Schaltmodi ermöglichen eine flexible Integration in Steuerungssysteme, die entweder hell- oder dunkelaktivierte Ausgänge benötigen. Der weite Versorgungsspannungsbereich (5–24 V DC) vereinfacht die Kompatibilität mit gängigen industriellen Steuerungen und Spannungsquellen. Die Gabelgeometrie sorgt für stabile Ausrichtung und gleichbleibende Erkennung kleiner Teile, Kanten oder Lücken in Förder- und Handhabungssystemen.

Geeignet für

• Berührungslose Objekterkennung auf Förderbändern und in Montagelinien
• Kanten- oder Spaltsensorik für Etiketten, Streifen und kleine Bauteile
• Positionsüberwachung beweglicher Teile in Verpackungsmaschinen
• Zählung von Teilen oder Erkennung von Anwesenheit/Abwesenheit in automatischen Zuführungen

Wichtige Spezifikationen

• Sensortyp: Photoelektrischer Gabelsensor, K-Typ
• Versorgungsspannung: 5–24 V DC
• Schaltmodi: hellschaltend (normalerweise eingeschaltet) und dunkelschaltend (normalerweise ausgeschaltet)
• Bauform: Einstück-Gabelsensor zur Strahlsensorik im Schlitz
• Anwendung: Berührungslose Erkennung, Kanten-/Spaltsensorik, Positionsüberwachung

Verwendung

Montieren Sie den PM-K25-P so, dass das zu erfassende Objekt durch den Gabelschlitz läuft und den Strahl je nach gewähltem Schaltmodus unterbricht oder reflektiert. Schließen Sie den Sensor an eine geeignete Gleichspannungsquelle im Bereich von 5–24 V an und verdrahten Sie den Ausgang gemäß Ihren Systemverdrahtungsplänen mit dem Steuereingang einer SPS, eines Relais oder eines anderen Schaltgeräts. Passen Sie die Sensorausrichtung und -befestigung an, um eine gleichbleibende Strahlunterbrechung für zuverlässiges Schalten sicherzustellen. Befolgen Sie die üblichen Sicherheits- und Isolationsverfahren, bevor Sie das Gerät verdrahten oder warten.

Empfehlungen

Montieren Sie den Sensor für eine optimale Leistung so, dass Streulicht minimiert und eine stabile mechanische Ausrichtung gewährleistet wird. Wählen Sie je nachdem, ob Ihre Steuerlogik ein Signal erwartet, wenn der Strahl vorhanden oder unterbrochen ist, den hell- oder dunkelschaltenden Modus. Überprüfen Sie die Erkennung mit repräsentativen Teilen und passen Sie die Montagehöhe oder den Winkel an, um Schwankungen in Objektgröße und Oberflächenreflexion auszugleichen.
