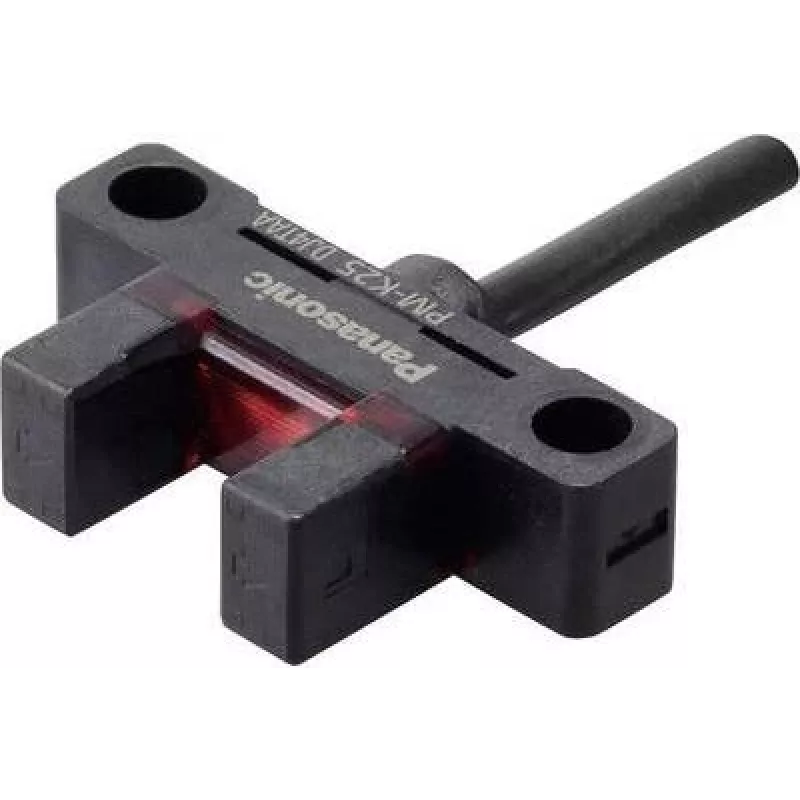

Photoelektrischer Gabelsensor Panasonic PM-K25-C3 K-Typ, hell-/dunkelschaltend, 5–24 V DC

Panasonic PM-K25-C3 ist ein photoelektrischer Gabelsensor vom K-Typ, der für zuverlässige berührungslose Objekterkennung in der Industrieautomation entwickelt wurde. In einem Gabelgehäuse untergebracht, erkennt dieser Sensor Unterbrechungen oder die Anwesenheit von Objekten, die seinen Erfassungsspalt durchqueren. Er unterstützt sowohl hellschaltende als auch dunkelschaltende Modi und akzeptiert einen weiten Versorgungsspannungsbereich von 5–24 V DC, wodurch er sich für die Integration in Fördersysteme, Bestückungsstationen und Positionieraufgaben eignet.

Vorteile

Das Gabeldesign gewährleistet präzise Ausrichtung und wiederholbare Erkennung kleiner oder schmaler Ziele ohne mechanischen Kontakt. Duale Schaltmodi (hell/dunkel) ermöglichen eine flexible Konfiguration, um unterschiedliche Objektfarben und Oberflächenbeschaffenheiten zu berücksichtigen. Der breite Betriebsspannungsbereich bietet Kompatibilität mit verschiedenen Maschinensteuerungssystemen und reduziert die Notwendigkeit zusätzlicher Leistungsumwandlung. Die kompakte Bauweise vereinfacht die Installation an beengten Stellen.

Geeignet für

• Objektzählung und Anwesenheitserkennung auf Förderbändern
• Positionserkennung für Bestückungs- oder Robotergreifer
• Erkennung flacher, dünner oder transparenter Teile, die eine Gabel passieren
• Integration in Bildverarbeitungs- oder Qualitätskontroll-Triggersysteme

Wichtige Spezifikationen

• Erfassungstyp: photoelektrischer Gabelsensor (Einweg-Lichtschrankenkonfiguration)
• Schaltmodi: hellschaltend (hell) und dunkelschaltend (dunkel) wählbar
• Versorgungsspannung: 5–24 V DC
• Ausgangstyp: diskreter Schaltausgang, geeignet für SPS- oder Steuerungseingänge
• Montage: Gabelgehäuse für Objektdurchgang durch den Erfassungsspalt
• Erkennungsmethode: berührungslose optische Unterbrechung

Anwendung

Montieren Sie den Sensor so, dass das zu erfassende Objekt zuverlässig den Erfassungsspalt durchquert. Wählen Sie den geeigneten Schaltmodus (hell oder dunkel) entsprechend dem Kontrast und den Oberflächeneigenschaften des Objekts und schließen Sie den Sensor unter Verwendung des angegebenen DC-Versorgungsspannungsbereichs an das Steuerungssystem an. Passen Sie die Ausrichtung an, um das Ziel für eine gleichmäßige Erkennung innerhalb der Gabel zu zentrieren. Überprüfen Sie das Schaltverhalten mit repräsentativen Teilen und passen Sie bei Bedarf die Verkabelung und Montage an, um Fehlauslösungen durch Umgebungslicht oder nahe reflektierende Oberflächen zu vermeiden.
