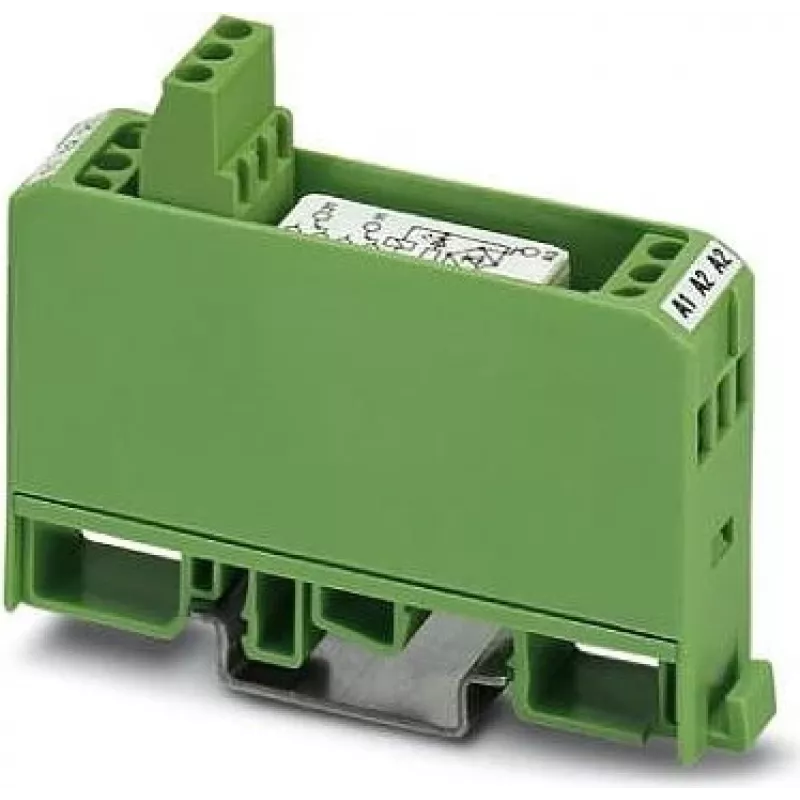

Phoenix Contact EMG 17-REL/KSR-24/21-21-LC Relaismodul 2940391

Für Steuerungstechniker, die zuverlässige Signalvervielfältigung auf engem Raum benötigen, zeichnet sich das EMG 17-REL/KSR-24/21-21-LC von Phoenix Contact durch sein kompaktes 17,5-mm-Gehäuse und zwei Wechselkontakte aus. Im Gegensatz zu einfachen Reihenklemmenrelais integriert dieses Modul ein Miniatur-Leistungsrelais mit LED-Statusanzeige und Schraubanschlüssen und ist damit ideal für Hutschieneninstallationen, bei denen Platz und Übersichtlichkeit zählen.

Highlights

• Zwei Wechselkontakte (DPDT) für vielseitiges Schalten von zwei unabhängigen Stromkreisen
• 24-V-DC-Spule mit LED-Statusanzeige zur sofortigen visuellen Bestätigung
• Kompakte 17,5 mm Breite spart Platz auf vollen Hutschienen
• Schraubanschlusstechnik gewährleistet sichere Verdrahtung in industriellen Umgebungen
• Hohe Isolationsspannung von 4 kV zwischen Eingang und Ausgang für Sicherheit

Im täglichen Einsatz

Montieren Sie das Modul auf einer Standard-Hutschiene und verbinden Sie Ihr 24-V-DC-Steuersignal mit den Spulenklemmen. Die LED leuchtet auf, wenn das Relais erregt ist, und bietet so einen Status auf einen Blick. Die beiden Wechselkontakte können Lasten bis 6 A bei 250 V AC/DC schalten, wodurch das Modul für die Steuerung von Schützen, Ventilen oder Signalleuchten geeignet ist. Das Polyamidgehäuse bietet IP20-Schutz, angemessen für Schaltschränke und Verteilungen. Mit einem Betriebstemperaturbereich von -20 °C bis 50 °C arbeitet es zuverlässig in typischen industriellen Umgebungen.

Technische Daten

• Eingangsspannung: 24 V DC
• Ausgangskontakte: 2 Wechselkontakte (DPDT)
• Max. Schaltstrom: 6 A
• Max. Schaltspannung: 250 V AC/DC
• Anschlussart: Schraubanschluss
• Montageart: Hutschiene
• Schutzart: IP20
• Betriebstemperatur: -20 °C bis 50 °C
• Spulenspannung: 24 V DC
• Relais-Typ: Miniatur-Leistungsrelais
• Statusanzeige: LED
• Isolationsspannung (Eingang/Ausgang): 4 kV
• Elektrische Lebensdauer: 10^5 Zyklen (bei 6 A, 250 V AC)
• Mechanische Lebensdauer: 10^7 Zyklen
• Gehäusematerial: Polyamid (PA)
• Klemmenblock-Typ: Basisklemmenblock
• Produktserie: EMG

Abschließende Bemerkung

Mit seinem schlanken Profil und der robusten Relaisleistung ist das EMG 17-REL/KSR-24/21-21-LC eine zuverlässige Wahl für die Erweiterung von Steuerausgängen in Automatisierungsprojekten.
