PCIe x16 Riser-Karte Lenovo 5C51D95675 für Servererweiterung

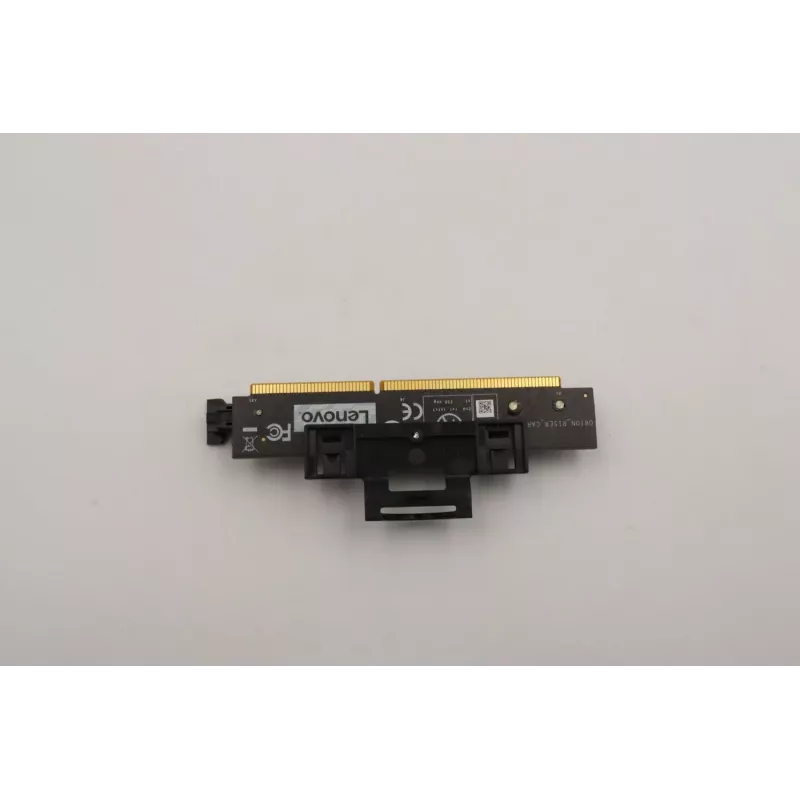

Lenovo 5C51D95675 ist eine PCIe x16 Riser-Karte, die entwickelt wurde, um einen zusätzlichen PCIe x16 Erweiterungssteckplatz auf kompatiblen Lenovo Serverplattformen bereitzustellen. Sie ermöglicht die Installation von PCIe-Karten in voller Länge, indem der Steckplatz von der Hauptplatinenebene weg verlagert wird, um Gehäuseeinschränkungen zu berücksichtigen und die Zugänglichkeit zu verbessern. Der Riser unterstützt die Installation von Grafikbeschleunigern, Netzwerkschnittstellenkarten, RAID- oder HBA-Controllern und anderen PCIe x16 Geräten, um die Verarbeitungs-, Netzwerk- und Speicher-I/O-Fähigkeiten zu erhöhen.

Vorteile

Die Riser-Karte ist für eine unkomplizierte mechanische Integration in Lenovo Servergehäuse konzipiert, die diesen Formfaktor akzeptieren, und bietet eine zuverlässige elektrische Schnittstelle zum PCIe-Bus des Systems. Sie bewahrt die Signalintegrität für x16-Lanes und ermöglicht gleichzeitig die physische Platzierung von Erweiterungskarten dort, wo das Hauptplatinenlayout oder die Laufwerksschächte sonst eine direkte Installation blockieren würden. Die Komponente reduziert den Bedarf an kundenspezifischen Adaptern und minimiert die interne Kabelführung durch eine dedizierte, auf der Platine montierte Erweiterungslösung.

Geeignet für

• Installation von PCIe x16 Grafik- oder Beschleunigerkarten in voller Länge in beengten Gehäusen
• Hinzufügen von Hochleistungs-Netzwerkadaptern (10GbE, 25GbE oder ähnlich), wenn die Onboard-Steckplätze begrenzt sind
• Erweiterung der Speichercontroller- oder HBA-Kapazität für zusätzliche Laufwerke oder RAID-Konfigurationen
• Aufrüstung der Server-I/O-Fähigkeit ohne Wechsel der Hauptplatine

Technische Spezifikationen

• Schnittstelle: PCI Express x16 elektrische Schnittstelle
• Formfaktor: Riser-Karte, entwickelt für kompatible Lenovo Servergehäuse
• Unterstützte Kartenlänge: PCIe-Erweiterungskarten in voller Länge (abhängig vom Gehäuseplatz)
• Lanes: x16-Signalzuordnung für maximale Bandbreite gemäß Plattformunterstützung
• Kompatibilität: Entwickelt für bestimmte Lenovo Servermodelle, die diesen Riser-Formfaktor akzeptieren

Verwendung

Schalten Sie den Server aus und trennen Sie die Stromversorgung, bevor Sie das Gehäuse öffnen. Suchen Sie den Riser-Sockel oder die im Serverwartungshandbuch angegebene Montageposition und setzen Sie die Riser-Karte vorsichtig in den dafür vorgesehenen Anschluss auf der Systemplatine oder der Gehäuserückwand ein. Befestigen Sie den Riser mit den mitgelieferten Abstandshaltern oder Schrauben am Gehäuse, um eine stabile mechanische Unterstützung zu gewährleisten. Stecken Sie die PCIe x16 Erweiterungskarte in den Riser-Steckplatz, überprüfen Sie den korrekten Sitz und die Verriegelung, schließen Sie dann das Gehäuse und stellen Sie die Stromversorgung wieder her. Bestätigen Sie nach dem Hochfahren, dass die Server-Firmware und das Betriebssystem die installierte Karte erkennen, und installieren Sie alle erforderlichen Treiber oder Firmware-Updates.

Empfehlungen

Überprüfen Sie vor dem Kauf die Gehäusekompatibilität und den verfügbaren Platz für Karten in voller Länge. Konsultieren Sie die Hardware-Kompatibilitätsliste oder das Wartungshandbuch des Servers, um die Plattformunterstützung für den Riser und das vorgesehene PCIe-Gerät sicherzustellen. Treffen Sie geeignete antistatische Vorsichtsmaßnahmen beim Umgang mit dem Riser und den Erweiterungskarten und aktualisieren Sie bei Bedarf die System-Firmware, um die volle Funktionalität der installierten PCIe-Geräte zu ermöglichen.
