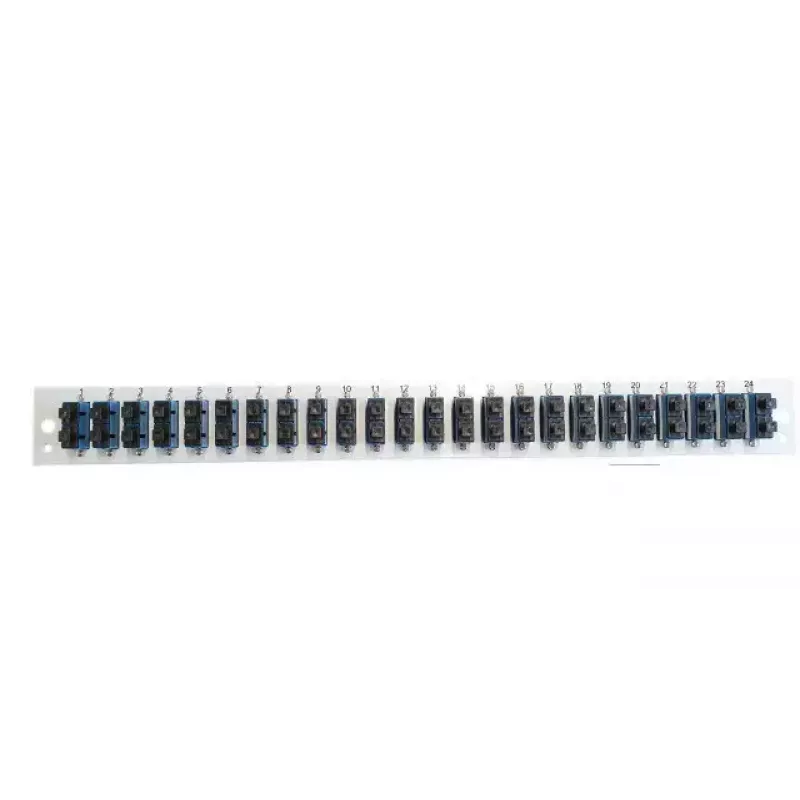

Patchfeld-Zubehör EFB Elektronik SB-FP-24SC-D-V-OS2 — 1U Rackmontage, 432×13×43,5 mm, grau

Frontplatte für 19" Spleißboxen mit 24 SC-Duplex-Adapterpositionen, kompatibel mit den Faserkategorien OM3, OM4 und OS2. Das EFB Elektronik SB-FP-24SC-D-V-OS2 ist ein 1U Rackmontage-Zubehör mit grauer Oberfläche und kompakter Tiefe, das dazu dient, Glasfaserverbindungen in Serverschränken und Kommunikationsschränken zu organisieren und zu schützen.

Vorteile

Das Panel ermöglicht eine standardmäßige 19" Rackmontage und belegt 1U Rackplatz, wodurch eine ordentliche frontseitige Abschlussmöglichkeit für bis zu 24 SC-Duplex-Steckverbinder geboten wird. Seine geringe Tiefe (13 mm) minimiert den Platzbedarf, während die Metallkonstruktion mechanischen Schutz für Spleiß- und Adapterschnittstellen bietet. Farbe und Abmessungen passen zu gängigen Rackkomponenten für eine einfache Integration.

Geeignet für

• Organisieren und Schützen von Glasfaser-Patchverbindungen in Telekommunikations- und Rechenzentrums-Racks
• Montage an 19" Spleißboxen, die SC-Duplex-Adapter benötigen
• Umgebungen mit OM3-, OM4-Multimode- oder OS2-Singlemode-Fasern

Technische Daten

• Hersteller: EFB Elektronik
• Modell / MPN: SB-FP-24SC-D-V-OS2
• Adaptertyp: 24 × SC-Duplex-Positionen
• Kompatible Faserkategorien: OM3, OM4, OS2
• Montage: 19" Rack, 1U
• Abmessungen (B×T×H): 432 mm × 13 mm × 43,5 mm
• Farbe: Grau
• EAN: 4049759258634

Anwendung

Installieren Sie das Panel in einem standardmäßigen 19" Rack- oder Spleißbox-Einschub unter Verwendung der 1U Montagehöhe. Setzen Sie die SC-Duplex-Adapter ein und führen Sie vorkonfektionierte Patchkabel oder gespleißte Fasern durch die rückseitige Öffnung in den internen Spleißbereich. Sichern Sie Fasern und Spleiße gemäß den Installationspraktiken und schließen Sie dann Patchkabel an die frontseitigen SC-Duplex-Adapter für Patchverbindungen und Tests an.

Empfehlungen

Stellen Sie vor der Installation die Kompatibilität des Fasertyps (OM3/OM4-Multimode oder OS2-Singlemode) sicher. Befolgen Sie die Installationsrichtlinien von EFB Elektronik und die üblichen Praktiken zur Faserbehandlung, um Biegen oder Beschädigen der Fasern zu vermeiden; sorgen Sie für eine ordnungsgemäße Zugentlastung und kennzeichnen Sie Verbindungen für die zukünftige Wartung.
