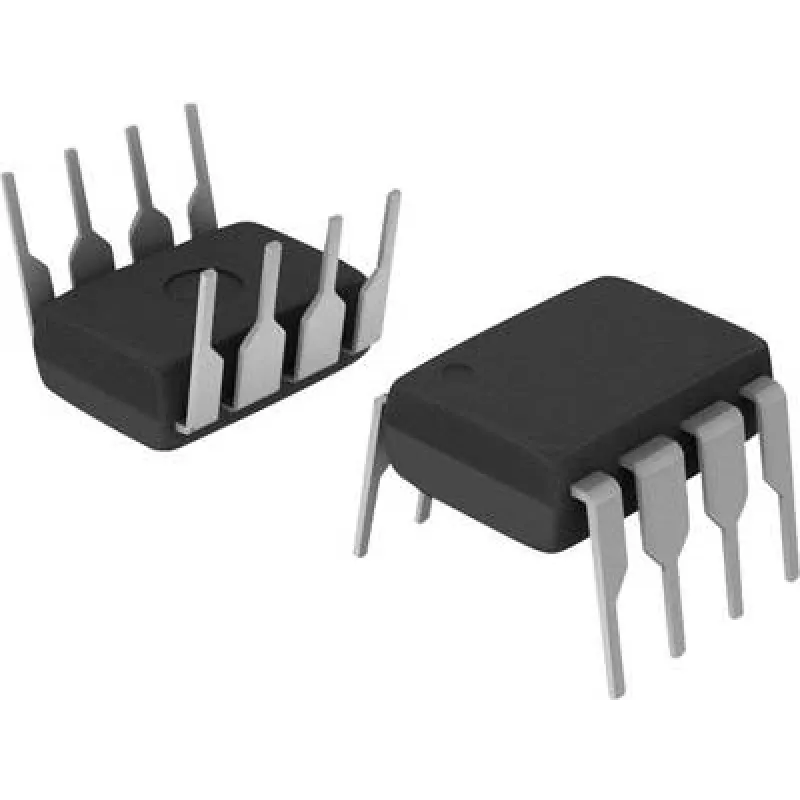

Optokoppler-Gate-Treiber BROADCOM HCPL-3120-000E DIP-8 Push-Pull/Totem-Pole AC/DC

Der BROADCOM HCPL-3120-000E ist ein Optokoppler-Gate-Treiber im DIP-8-Gehäuse, der eine galvanische Trennung zwischen Steuerlogik und Leistungstransistor-Gates bietet. Ausgelegt mit einer Push-Pull-(Totem-Pole)-Ausgangsstufe, unterstützt er sowohl AC- als auch DC-Anwendungen, bei denen eine isolierte Gate-Ansteuerung und schnelles Schalten erforderlich sind. Das Gerät integriert einen LED-Eingang und einen Transistorausgang mit integrierter Treiberfähigkeit und ermöglicht so eine zuverlässige Ansteuerung von IGBTs, MOSFETs und anderen Leistungsschaltern, während empfindliche Steuerschaltungen vor hohen Spannungen und Transienten geschützt werden.

Vorteile

Der HCPL-3120-000E bietet elektrische Isolation, um Erdschleifenprobleme zu reduzieren und die Sicherheit in Leistungsschaltungen zu verbessern. Sein Totem-Pole-Ausgang liefert definierte Ansteuerpegel für schnelleres Ein- und Ausschalten von Leistungsbauelementen, wodurch Schaltverluste reduziert werden. Verpackt im DIP-8-Gehäuse, eignet er sich für Durchsteckmontage und Prototyping. Das Gerät verbessert die Störfestigkeit der Steuerseite und hilft, Mikrocontroller und Logiktreiber vor Hochspannungsspitzen und Gleichtaktstörungen zu schützen.

Geeignet für

• Isolierte Gate-Ansteuerung von IGBTs
• MOSFET-Gate-Ansteuerung in Wechselrichter- und Umrichterschaltungen
• Steuerung von Stromversorgungen und Motorantrieben
• Schutz der Steuerlogik vor Hochspannungstransienten
• Durchsteckmontage-Prototyping und Kleinserienfertigung

Wichtige Spezifikationen

• Gehäusetyp: DIP-8 Durchsteckmontage
• Ausgangsstufe: Push-Pull-(Totem-Pole)-Treiber
• Isolation: optische galvanische Trennung zwischen Eingang und Ausgang
• Geeignet für AC- und DC-Gate-Treiberanwendungen
• Vorgesehen zur Ansteuerung von Leistungstransistoren wie IGBTs und MOSFETs
• Eingang: LED-gesteuerte Eingangsschaltung, kompatibel mit Logikpegelsignalen

Verwendung

Verbinden Sie den LED-Eingang über einen geeigneten Strombegrenzungswiderstand mit der Steuerlogik und beachten Sie die richtige Polarität. Montieren Sie das DIP-8-Gehäuse auf der Leiterplatte oder in einer geeigneten Fassung, um eine sichere Durchsteckverbindung zu gewährleisten. Stellen Sie separate Versorgungs- und Referenzanschlüsse für die Ausgangsseite entsprechend den Anforderungen der Anwendung bereit und halten Sie die erforderlichen Kriech- und Luftstrecken gemäß der Systemspannung ein. Verwenden Sie die Push-Pull-Ausgänge, um das Gate des Ziel-Leistungstransistors anzusteuern, wobei Sie Gate-Widerstände und Snubber-Elemente entsprechend der gewünschten Schaltgeschwindigkeit und zur Begrenzung von Überschwingern dimensionieren sollten.
