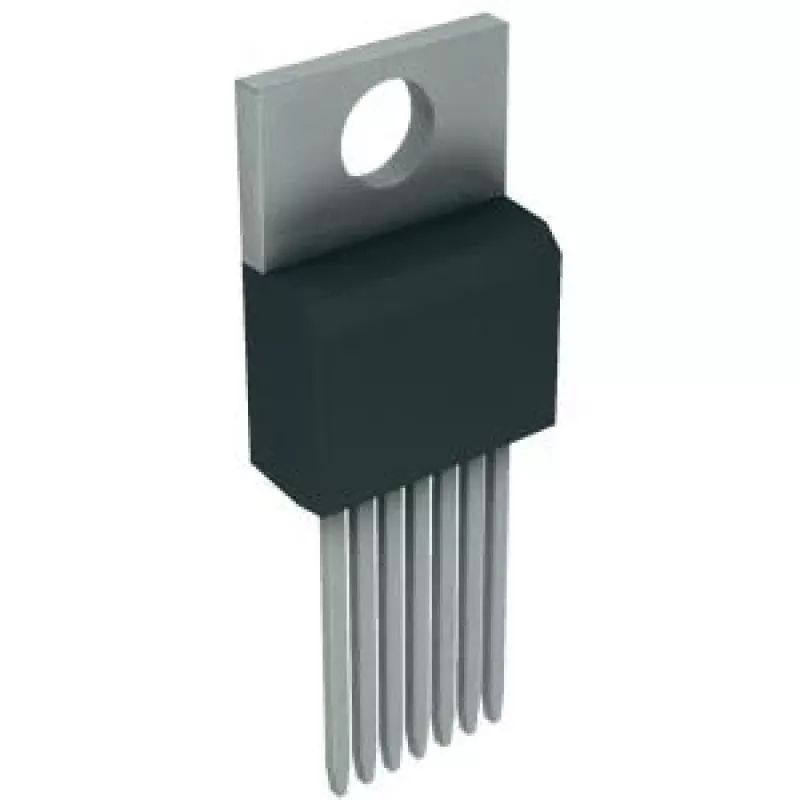

Operationsverstärker Texas Instruments OPA547T — einkanalig, THD 0,004 %, Gehäuse 532,1×34,5×13,3 mm

Der Texas Instruments OPA547T ist ein einkanaliger Operationsverstärker, der für Hochspannungs- und Hochstromanwendungen mit geringer Gesamtklirrverzerrung (THD 0,004 %) entwickelt wurde. Das Bauteil wird in einem Gehäuse mit den Abmessungen 532,1 × 34,5 × 13,3 mm geliefert und verfügt über einen lasergetrimmten monolithischen Schaltkreis für präzise Kleinsignalverstärkung, hohe Ausgangsspannungs- und -stromfähigkeit sowie internen Schutz gegen Übertemperatur und Stromüberlastung. Der Verstärker unterstützt den Betrieb mit Einzel- oder Doppelversorgung und hat einen Eingangs-Gleichtaktbereich, der im Einzelversorgungsmodus bis unter Masse reicht, was ihn für ein breites Spektrum analoger Frontend- und Leistungsverstärkungsaufgaben geeignet macht.

Vorteile

Der OPA547T kombiniert geringe Verzerrungsleistung mit hoher Ausgangstreiberfähigkeit und einstellbarer Strombegrenzung und ermöglicht so eine präzise analoge Verstärkung bei gleichzeitigem Schutz des Bauteils und der Last. Interne thermische und Überlastschutzfunktionen reduzieren den Bedarf an externen Schaltungen, und der Enable/Status-Pin bietet sowohl die Möglichkeit, den Ausgang abzuschalten als auch das System zu überwachen. Das Gehäuse enthält eine Kupferlasche zur einfachen Kühlkörpermontage, um auch unter anspruchsvollen Bedingungen die thermische Leistung aufrechtzuerhalten.

Geeignet für

• Audio-Vorverstärker und analoge Signalverarbeitung mit geringen Verzerrungsanforderungen
• Messgeräte-Frontends und Laborverstärker, die eine stabile, genaue Verstärkung erfordern
• Leistungsverstärkerstufen und lasttreibende Anwendungen, die einen hohen Ausgangsstrom benötigen
• Schaltungen, bei denen eine einstellbare Strombegrenzung und eine thermische Statusüberwachung erforderlich sind

Wichtige Spezifikationen

• Einkanaliger Operationsverstärker
• Gesamtklirrverzerrung: 0,004 %
• Gehäuseabmessungen: 532,1 × 34,5 × 13,3 mm
• Hohe Ausgangsspannung und hoher Ausgangsstrom
• Betrieb mit Einzel- oder Doppelversorgung; Eingangs-Gleichtaktbereich reicht im Einzelversorgungsbetrieb bis unter Masse
• Einstellbare Strombegrenzung: benutzereinstellbar von 0 mA bis 750 mA über ein 0 bis 150 µA Steuersignal
• Interne thermische Abschaltung und Stromüberlastschutz
• Enable/Status (E/S)-Pin: Ausgangsabschaltung und Überwachung des thermischen Abschaltstatus
• Kupferlasche zur Montage auf einem Kühlkörper oder einer Platine zur Verbesserung der thermischen Leistung
• Spezifiziert für den erweiterten industriellen Temperaturbetrieb (–40 °C bis +85 °C)

Anwendung

Integrieren Sie den OPA547T unter Beachtung der Standardpraktiken für analoges Layout in die Verstärkerstufe: Sorgen Sie für eine geeignete Versorgungsentkopplung, stellen Sie sicher, dass die Kupferlasche auf einem Kühlkörper oder einer Platinenfläche montiert wird, die die Wärme für den Hochleistungsbetrieb ableiten kann, und konfigurieren Sie das Eingangs- und Rückkopplungsnetzwerk für die gewünschte Verstärkung und Bandbreite. Stellen Sie die einstellbare Strombegrenzung über einen Widerstand oder ein Potentiometer ein, der/das mit dem Strombegrenzungs-Steuereingang verbunden ist, oder steuern Sie diesen Eingang mit einem DAC zur digitalen Einstellung. Verwenden Sie den Enable/Status-Pin, um den Ausgang zu deaktivieren und den Ruhestrom zu reduzieren, wenn der Verstärker nicht benötigt wird, und überwachen Sie den E/S-Ausgang, um thermische Abschaltereignisse zu erkennen.

Empfehlungen

Für eine zuverlässige Leistung sorgen Sie für ein angemessenes Wärmemanagement, wenn der Verstärker nahe seiner Strom- oder Spannungsgrenzen betrieben wird, platzieren Sie Entkopplungskondensatoren in der Nähe der Bauteilanschlüsse und befolgen Sie die Layoutrichtlinien, um Oszillationen und Rauschen zu minimieren. Überprüfen Sie bei der Implementierung der einstellbaren Strombegrenzung den Steuersignalbereich und testen Sie die Begrenzung unter den erwarteten Lastbedingungen, bevor Sie das Design abschließen.
