Operationsverstärker-IC Texas Instruments LT1014CN — Vierfach-Präzisions-OpAmp in PDIP-14

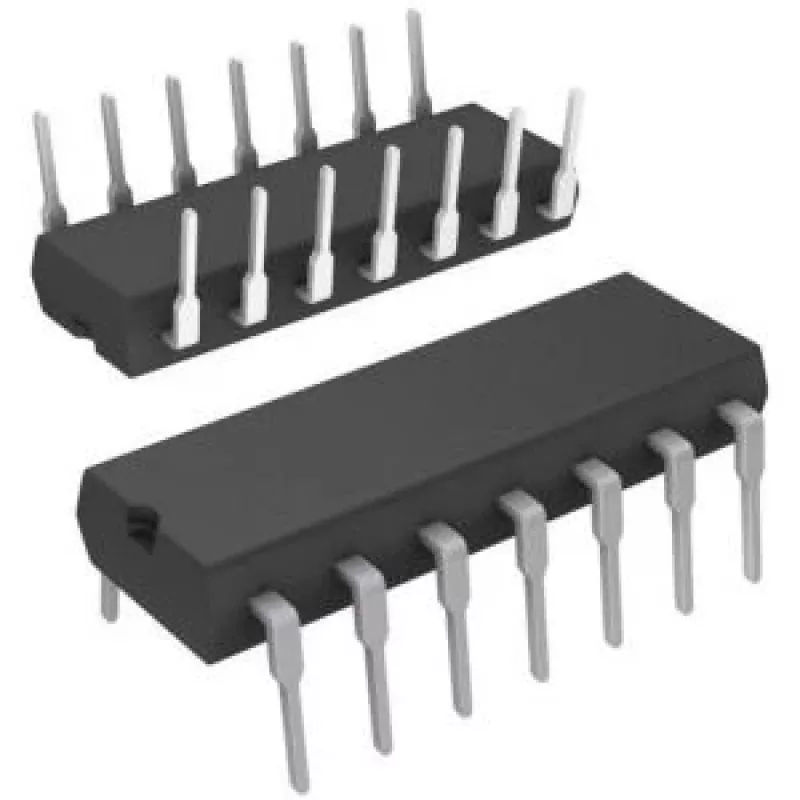

Der Texas Instruments LT1014CN ist ein vierfacher Präzisions-Operationsverstärker im PDIP-14-Gehäuse. Er enthält vier abgestimmte Operationsverstärker, optimiert für allgemeine Präzisions-Analogaufgaben wie Signalkonditionierung, aktive Filterung, Summiernetzwerke und Instrumentierungs-Frontends. Das Bauelement wird im bedrahteten PDIP-14-Format geliefert, das sich für Prototyping und Platinenmontage eignet, wenn mehrere Präzisionskanäle in einem Gehäuse benötigt werden.

Vorteile

Der LT1014CN bietet abgestimmte Verstärkerkanäle für konsistentes Verstärkungs- und Offset-Verhalten über vier Sektionen hinweg, was den Bedarf an externem Abgleich reduziert. Seine Präzisionsmerkmale liefern niedrigen Eingangs-Offset und stabile Leistung in Gleichstrom- und Niederfrequenzanwendungen. Das PDIP-14-Gehäuse vereinfacht Handhabung und Löten beim Prototyping oder bei Reparaturen, und die Integration von vier Verstärkern in einem Gehäuse spart Platinenfläche im Vergleich zu diskreten einzelnen Operationsverstärkern.

Geeignet für

• Sensor-Signalkonditionierung und -verstärkung
• Aktive Analogfilter und Integratorschaltungen
• Summierverstärker und analoge Addierer
• Audio-Vorverstärkerstufen, die abgestimmte Kanäle erfordern
• Instrumentierungs- und Mess-Frontends

Wichtige Spezifikationen

• Vierfach-Operationsverstärker-Konfiguration (vier Verstärker in einem Gehäuse)
• PDIP-14-Bedrahtungsgehäuse, geeignet für Prototyping und Platinenmontage
• Präzisionsverstärker-Leistung, ausgelegt auf niedrigen Offset und stabilen Gleichstrombetrieb
• Abgestimmte Kanäle für konsistente Verstärkung und Offset über alle Verstärker
• Allgemeine analoge Signalkonditionierungs- und Filterfähigkeit

Verwendung

Setzen Sie den LT1014CN in eine kompatible PDIP-14-Fassung ein oder löten Sie ihn direkt auf eine Leiterplatte gemäß den üblichen Durchsteckmontagepraktiken. Stellen Sie geeignete Versorgungsspannungsbereiche innerhalb der spezifizierten Grenzen des Bauteils bereit und entkoppeln Sie die Versorgungspins mit Bypass-Kondensatoren, um Rauschen zu minimieren. Konfigurieren Sie jede Verstärkersektion gemäß der gewünschten Topologie (invertierend, nicht-invertierend, Summierer, Integrator oder Filter) und wählen Sie Rückkopplungs- und Eingangskomponenten, um Verstärkung, Bandbreite und Stabilität einzustellen. Wenn Sie mehrere Kanäle verwenden, führen Sie Ein- und Ausgänge so, dass Übersprechen minimiert wird, und befolgen Sie gute Erdungspraktiken für Messgenauigkeit.

Empfehlungen

Für beste Ergebnisse in Präzisions- und rauscharmen Anwendungen schließen Sie die Versorgungsentkopplung nahe am Gehäuse an, halten Sie kurze Signalwege für empfindliche Knotenpunkte und passen Sie Widerstandsnetzwerke an, wenn Genauigkeit zwischen den Kanälen wichtig ist. Verwenden Sie eine Fassungsmontage beim Prototyping, um Austausch und Test der Vierfach-Verstärkerbaugruppe zu vereinfachen.
