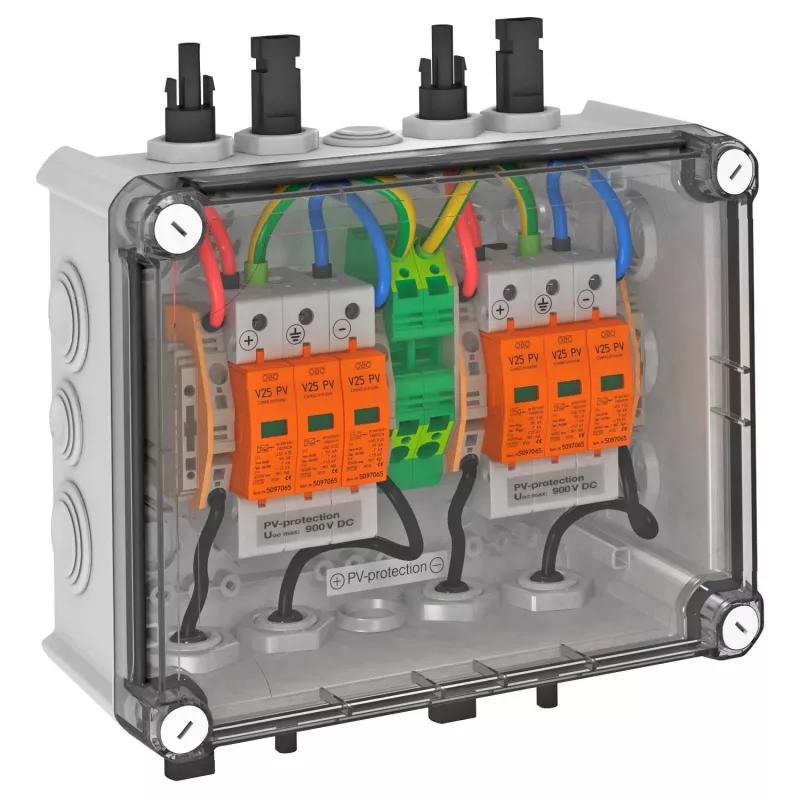

OBO VG-BC900S11 PV-Systemlösung im Gehäuse, 2x1 PV-String auf 2 Ausgänge, Typ 2 SPD, 900 V DC 5088565

Schützen Sie Ihre Photovoltaikanlage mit der OBO VG-BC900S11, einer vorverdrahteten Überspannungsschutzlösung in einem UV-stabilisierten Polycarbonatgehäuse. Sie ist für Systeme bis 900 V DC ausgelegt und kombiniert zwei PV-String-Eingänge zu zwei geschützten Ausgängen, um einen zuverlässigen Betrieb Ihrer Solaranlage zu gewährleisten.

Überblick

Diese PV-Systemlösung integriert Typ-2-Überspannungsschutzgeräte (SPDs) in einem kompakten, wandmontierbaren Gehäuse. Sie wurde entwickelt, um Wechselrichter und andere empfindliche Geräte vor transienten Überspannungen durch Blitzeinschläge oder Schaltvorgänge zu schützen.

Herausragende Merkmale

• Hohe Dauerspannung von 900 V DC, geeignet für lange String-Konfigurationen.
• Nennableitstrom von 20 kA pro Pol (8/20 µs) und maximaler Ableitstrom von 40 kA pro Pol für robusten Schutz.
• Schutzpegel ≤ 3,5 kV, der eine effektive Begrenzung von Überspannungen gewährleistet.
• Thermische Überwachung mit Statusanzeige für einfache Wartung.
• Gehäuse mit Schutzart IP65 für die Außenmontage, beständig gegen Staub und Wasserstrahlen.

Technische Details

• Produkttyp: PV-Systemlösung im Gehäuse
• SPD-Typ: Typ 2
• Max. Dauerspannung (Uc): 900 V DC
• Nennableitstrom (In): 20 kA (8/20 µs) pro Pol
• Max. Ableitstrom (Imax): 40 kA (8/20 µs) pro Pol
• Schutzpegel (Up): ≤ 3,5 kV
• Anzahl PV-Strings: 2 Eingänge
• Anzahl Leiter: 2 Ausgänge
• Schutzschaltung: Y-Schaltung
• Thermische Überwachung: Ja, mit Statusanzeige
• Gehäusematerial: UV-stabilisiertes Polycarbonat
• Schutzart: IP65
• Entflammbarkeitsklasse: V-2 (UL 94)
• Betriebstemperaturbereich: -25 °C bis +60 °C
• Anschlussquerschnitt (starr): 1,5 - 16 mm²
• Anschlussquerschnitt (flexibel): 1,5 - 10 mm²
• Montageart: Wandmontage
• Normenkonformität: IEC 61643-31, EN 50539-11

Unser Fazit

Eine zuverlässige und robuste Überspannungsschutzlösung für Photovoltaikanlagen, die hohe Leistung und einfache Installation in einem langlebigen Gehäuse bietet.
