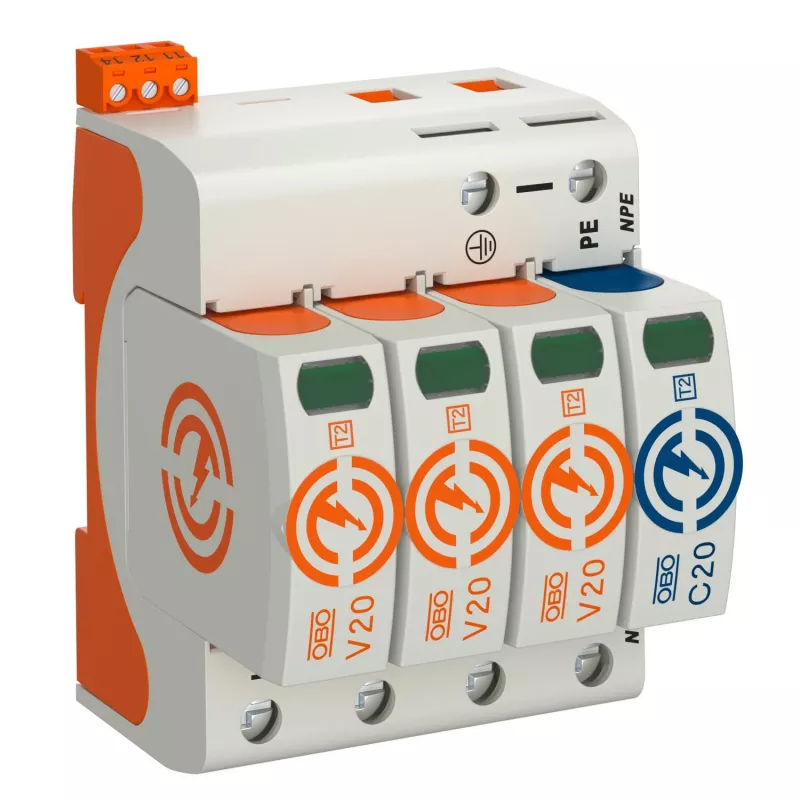

OBO BETTERMANN SurgeController V20 V20-3+NPE+FS-280 3-polig mit NPE+FS 280V Typ 2 SPD 5095333

Schützen Sie Ihre dreiphasigen elektrischen Installationen vor transienten Überspannungen, die durch Blitzschlag oder Schaltvorgänge verursacht werden. Der OBO BETTERMANN SurgeController V20 V20-3+NPE+FS-280 ist ein Überspannungsschutzgerät (SPD) vom Typ 2, das für die dauerhafte Installation in Niederspannungssystemen entwickelt wurde. Es schützt empfindliche Geräte, indem es Stoßströme sicher zur Erde ableitet und so Schäden und Ausfallzeiten verhindert.

Für wen ist es geeignet

Dieses SPD ist für Elektriker, Schaltschrankbauer und Wartungsingenieure gedacht, die zuverlässigen Überspannungsschutz für industrielle, gewerbliche oder private dreiphasige Stromverteilungssysteme benötigen. Es eignet sich für den Einsatz in der Hauptverteilung oder Unterverteilung, wo eine 3-polige plus N-PE-Konfiguration erforderlich ist.

Hauptmerkmale

• Überspannungsschutz Typ 2 gemäß IEC/EN 61643-11, geeignet für die Installation am Hauseingang oder nachgeschaltet zu einem SPD Typ 1.
• 3-poliger Schutz mit separater N-PE-Funkenstrecke für vollständigen Schutz der Pfade L-N, L-PE und N-PE.
• Hohe Ableitfähigkeit: Nennableitstrom (In) von 20 kA pro Pol, maximaler Ableitstrom (Imax) von 40 kA pro Pol.
• Niedrige Schutzpegel (Up): weniger als 1,3 kV für L-N und weniger als 1,5 kV für L-PE und N-PE, was einen effektiven Schutz der angeschlossenen Geräte gewährleistet.
• Integrierter thermischer Trenner und visuelle Statusanzeige für einfache Überwachung und sicheren Betrieb.
• Potentialfreier Umschaltkontakt zur Fernmeldung des Gerätestatus.
• DIN-Schienenmontage (35 mm) für schnelle Installation in Standardverteilern.
• Breiter Anschlussbereich: 1,5 bis 35 mm² starr, 1,5 bis 25 mm² flexibel.
• Kompaktes, halogenfreies Thermoplastgehäuse mit IP20-Schutz, geeignet für den Innenbereich.

Spezifikationen

• SPD-Typ: Typ 2 (Klasse II)
• Nennableitstrom (In): 20 kA (8/20 µs) pro Pol
• Maximaler Ableitstrom (Imax): 40 kA (8/20 µs) pro Pol
• Max. Dauerspannung (Uc): 280 V AC
• Schutzpegel (Up) L-N: < 1,3 kV
• Schutzpegel (Up) L-PE: < 1,5 kV
• Schutzpegel (Up) N-PE: < 1,5 kV
• Anzahl der Pole: 3 + NPE
• Schutzmodus: L-N, L-PE, N-PE
• Fernmeldekontakt: Ja (potentialfreier Umschalter)
• Montage: 35 mm DIN-Schiene
• Ansprechzeit: < 25 ns
• Schutzart: IP20
• Gehäusematerial: Thermoplast, halogenfrei
• Anschlussquerschnitt (starr): 1,5 - 35 mm²
• Anschlussquerschnitt (flexibel): 1,5 - 25 mm²
• Betriebstemperaturbereich: -40 bis +80 °C
• Normen: IEC 61643-11, EN 61643-11
• Thermischer Trenner: Ja
• Visuelle Statusanzeige: Ja

Tipps

Für optimalen Schutz installieren Sie dieses SPD so nah wie möglich an den zu schützenden Geräten und stellen Sie eine ordnungsgemäße Erdung sicher. Der Fernmeldekontakt kann an ein Überwachungssystem angeschlossen werden, um das Wartungspersonal zu benachrichtigen, wenn das Gerät ausgetauscht werden muss. Befolgen Sie bei der Installation stets die örtlichen Elektrovorschriften und -normen.
