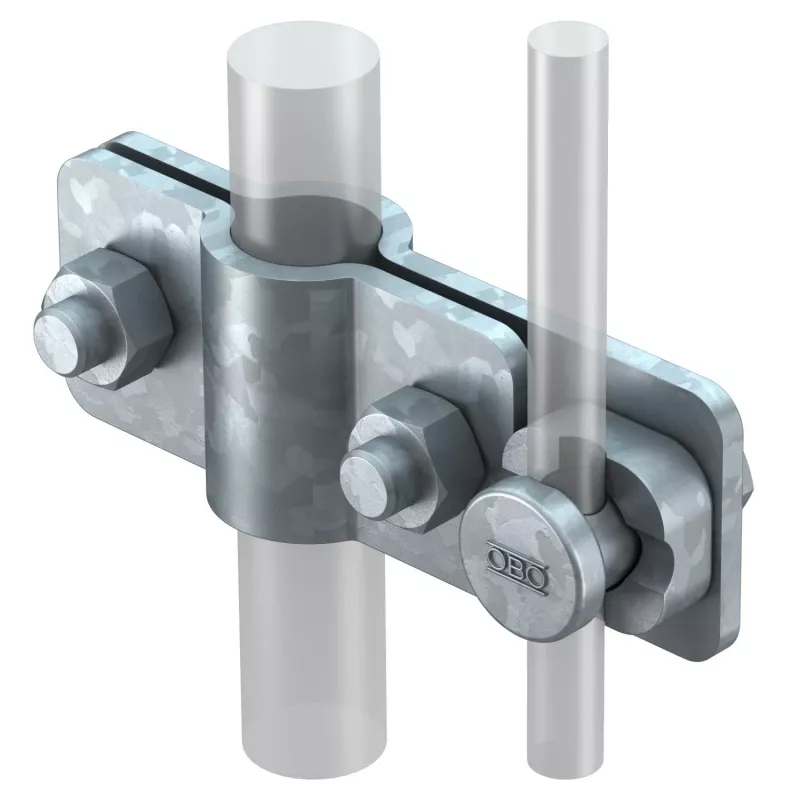

OBO Bettermann Anschlussklemme 2710/25 25mm Kreuzklemme für runde und flache Leiter (5001226)

Das Verbinden zweier Leiter in einem 90°-Winkel in Erdungs-, Blitzschutz- oder Potentialausgleichsanlagen erfordert oft eine Klemme, die sowohl runde als auch flache Leiter verarbeiten kann, ohne die Leitfähigkeit oder Korrosionsbeständigkeit zu beeinträchtigen. Die OBO Bettermann Anschlussklemme 2710/25 löst dies durch eine robuste Kreuzklemme aus feuerverzinktem Stahl, die entwickelt wurde, um einen Hauptleiter (rund 8–10 mm oder flach bis 30 x 3,5 mm) sicher mit einem runden Anschlussleiter (8–10 mm) zu verbinden.

Für wen ist es geeignet

Elektriker und Installateure, die an Blitzschutz- und Erdungssystemen in Wohn-, Gewerbe- oder Industriegebäuden arbeiten, finden diese Klemme unerlässlich, um zuverlässige Kreuzverbindungen zwischen Leitern herzustellen.

Hauptmerkmale

• Kreuzklemmen-Design für 90°-Leiterverbindungen.
• Nimmt Hauptleiter auf: rund 8–10 mm oder flach bis 30 x 3,5 mm.
• Anschlussleiter: rund 8–10 mm.
• Material: feuerverzinkter Stahl (St/tZn) für hohe Korrosionsbeständigkeit.
• Sechskantschraube M8 für sichere Befestigung.
• Geprüft für Blitzstrom (10/350 µs): 100 kA.
• Kurzschlussstromfestigkeit (50 Hz, 1 s): 1,5 kA.
• Entspricht DIN EN 62561-1 (VDE 0185-561-1).

Spezifikationen

• Produkttyp: Anschlussklemme
• Ausführung: Kreuzklemme
• Material: Stahl, feuerverzinkt
• Hauptleiter-Typ: Rund (Rd) / Flach (FL)
• Hauptleiter-Durchmesser (Rd): 8 - 10 mm
• Hauptleiter-Abmessungen (FL): bis 30 x 3,5 mm
• Anschlussleiter-Typ: Rund (Rd)
• Anschlussleiter-Durchmesser: 8 - 10 mm
• Schraubentyp: Sechskantschraube M8
• Anwendung: Erdung, Blitzschutz, Potentialausgleich
• Normkonformität: DIN EN 62561-1 (VDE 0185-561-1)
• Korrosionsbeständigkeit: Hoch
• Anzahl der Anschlüsse: 2
• Montageart: Anklemmen
• Prüfstrom (10/350 µs): 100 kA
• Kurzschlussstrom (50 Hz, 1s): 1,5 kA

Tipps

Stellen Sie sicher, dass die Leiteroberflächen vor dem Klemmen sauber sind, um optimalen elektrischen Kontakt und Korrosionsbeständigkeit zu erzielen.
