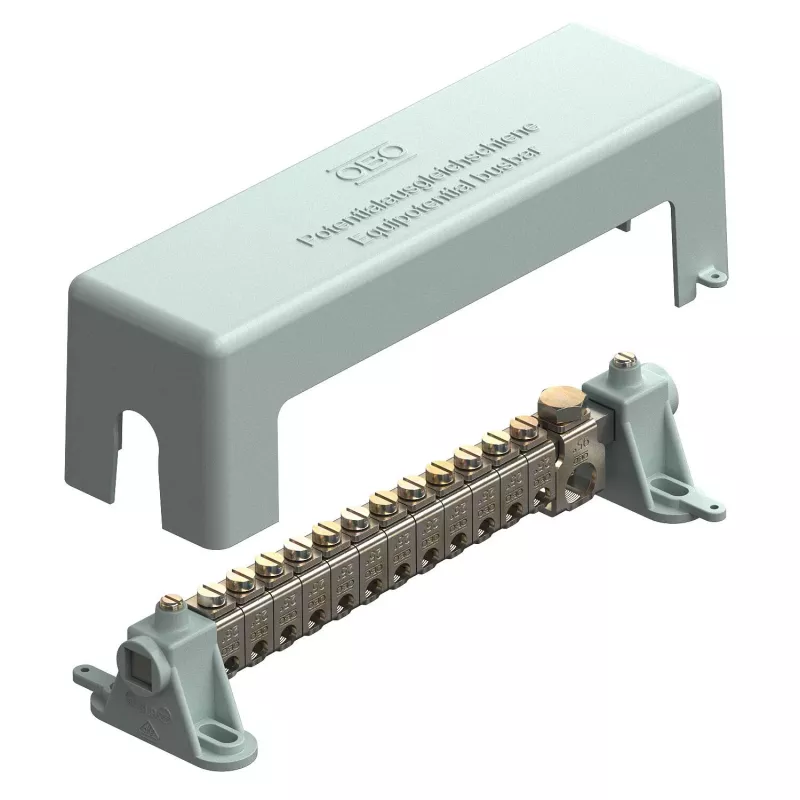

OBO BETTERMANN 1801 Potenzialausgleichsschiene VDE 0185-305 (5015683)

Potenzialausgleichsschienen sind überall dort erforderlich, wo elektrische Installationen und Blitzschutzsysteme sicher miteinander verbunden werden müssen. Die OBO BETTERMANN 1801 vereint mehrere Leiteranschlüsse in einer kompakten Einheit und eignet sich damit für den Hauptpotenzialausgleich in Gebäuden sowie für den Blitzschutz-Potenzialausgleich nach aktuellen Normen.

Für wen ist sie geeignet

Elektriker und Installateure, die eine zuverlässige, normkonforme Potenzialausgleichsschiene für den Innenbereich benötigen. Sie ist für die Aufputzmontage konzipiert und bietet eine übersichtliche, geordnete Anschlussanordnung für Leiter unterschiedlicher Querschnitte.

Hauptmerkmale

• 7 Anschlüsse für Leiter 2,5–25 mm² (ein-/mehrdrähtig, 16 mm² feindrähtig)
• 2 Anschlüsse für Leiter 25–95 mm² (ein-/mehrdrähtig, 70 mm² feindrähtig)
• 1 Flachleiteranschluss für 30 x 3,5 mm
• 1 Rundleiteranschluss für 8–10 mm (Blitzschutz)
• Insgesamt 11 Anschlusspunkte
• Kontaktschiene aus vernickeltem Messing
• Grundplatte aus grauem Polystyrol
• Schrauben aus elektrolytisch verzinktem Stahl
• Transparenter, aufklappbarer, plombierbarer Deckel
• Aufputzmontage
• Entspricht DIN VDE 0100-410 und DIN VDE 0185-305 (IEC 62305)
• Blitzstromtragfähigkeit: 100 kA (10/350 µs)
• Verwendung im Innenbereich

Technische Daten

• Marke: OBO BETTERMANN
• Modell: 1801
• MPN: 5015683
• EAN: 4012196868421
• Produkttyp: Potenzialausgleichsschiene
• Anschlüsse für Leiter 2,5–25 mm²: 7
• Leiterquerschnittsbereich 2,5–25 mm²: 2,5–25 mm² (ein-/mehrdrähtig), 16 mm² (feindrähtig)
• Anschlüsse für Leiter 25–95 mm²: 2
• Leiterquerschnittsbereich 25–95 mm²: 25–95 mm² (ein-/mehrdrähtig), 70 mm² (feindrähtig)
• Flachleiteranschluss: 1 (für 30 x 3,5 mm)
• Rundleiteranschluss: 1 (für 8–10 mm)
• Anschlusspunkte insgesamt: 11
• Kontaktschienenmaterial: Messing, vernickelt
• Grundplattenmaterial: Polystyrol
• Grundplattenfarbe: Grau
• Schraubenmaterial: Stahl, elektrolytisch verzinkt
• Deckel: Transparent, aufklappbar, plombierbar
• Montageart: Aufputzmontage
• Normen: DIN VDE 0100-410, DIN VDE 0185-305 (IEC 62305)
• Blitzstromtragfähigkeit: 100 kA (10/350 µs)
• Anwendung: Potenzialausgleich, Blitzschutz
• Umgebungseignung: Verwendung im Innenbereich

Tipps

Stellen Sie sicher, dass die Potenzialausgleichsschiene von einer qualifizierten Elektrofachkraft gemäß den örtlichen Vorschriften installiert wird. Der transparente Deckel ermöglicht eine Sichtprüfung der Anschlüsse; halten Sie ihn nach der Installation geschlossen und plombiert.
