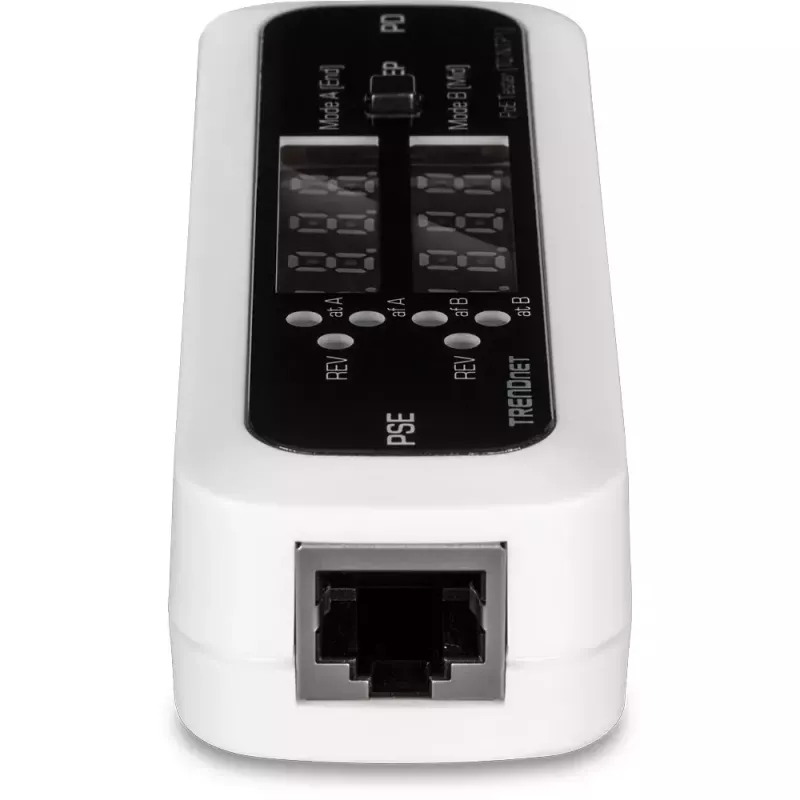

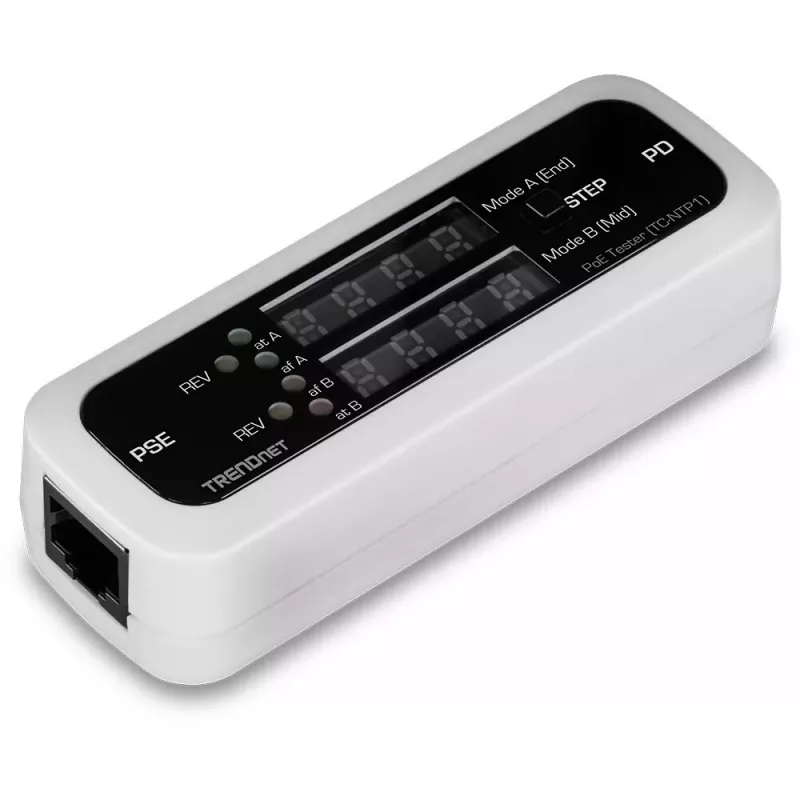

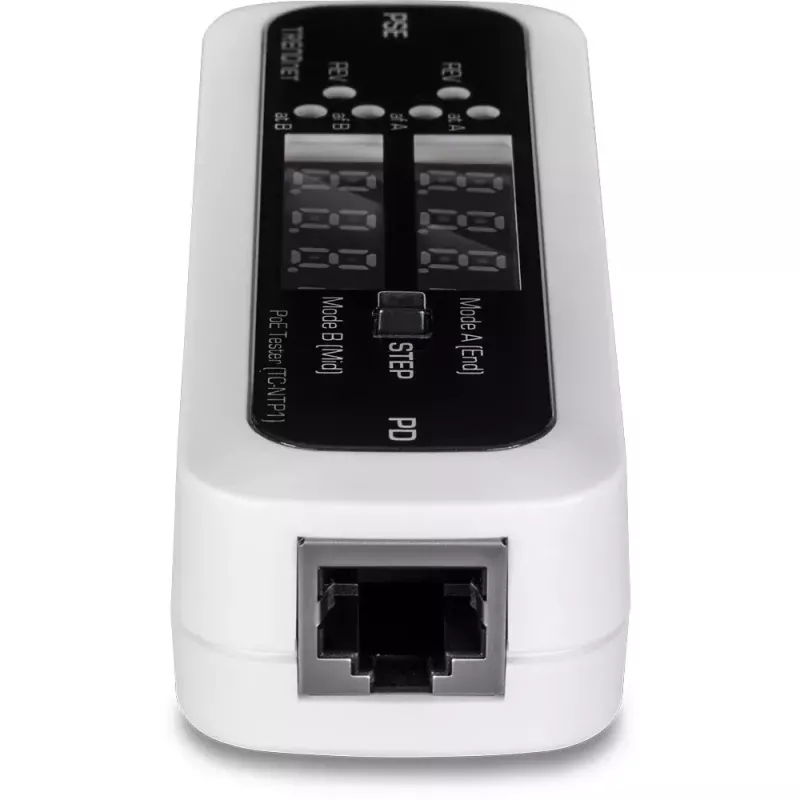

Netzwerkanalysator Trendnet TC-NTP1

Der TRENDnet TC-NTP1 Inline-PoE-Tester ist ein kompakter, batteriefreier Netzwerktester für die Inline-PoE-Diagnose. Er wird mit seinen zwei Gigabit-Ports zwischen einem Power-Sourcing-Equipment (PSE) und einem Powered Device (PD) geschaltet und zeigt Echtzeitmessungen wie Spannung, Stromstärke und Leistung an. Der Tester unterstützt die IEEE-Standards 802.3af/at/bt für aktives PoE bis zu 100 W und erkennt auch nicht standardkonforme passive PoE-Geräte im Bereich von 11–60 V. Seine geringe Größe (ca. 100 mm x 36 mm x 26 mm) macht ihn bequem für den Feldeinsatz tragbar.

Vorteile

Der TC-NTP1 ermöglicht die sofortige Messung von PoE-Parametern ohne Batterien oder zusätzliche Ausrüstung und bietet eine frontseitige 4-stellige LED-Anzeige sowie LED-Indikatoren, die PoE-Typ, Quelle, Polarität und Stromversorgung anzeigen. Er bietet drei Modi für flexible Tests – T-Modus zur Bewertung von PSE-Ports und Spannungsausgabe, N-Modus für passive PoE-Geräte und I-Modus für Inline-PD-Messungen – und umfasst eine Schritt-Taste zum Durchblättern oder Sperren von Messwerten sowie einen Kippschalter zum Wechseln der Modi.

Geeignet für (Aufgaben / Anwendungsfälle)

• Feldtechniker, die PoE-Spannung und Stromversorgung für IP-Kameras, Zugangspunkte und VoIP-Telefone überprüfen
• Netzwerkingenieure, die PoE-Switches und Injektoren testen, um unterstützte Standards und Ausgangsleistung zu ermitteln
• Fehlerbehebung bei passiven PoE-Installationen und nicht standardkonformen Stromversorgungen
• Inline-Überwachung von Echtzeit-Spannung, -Strom oder -Leistung eines PD während der Installation oder Wartung

Technische Daten

• Modell: TRENDnet TC-NTP1
• Ports: 1 x Gigabit-PSE-Port, 1 x Gigabit-PD-Port
• PoE-Unterstützung: IEEE 802.3af / 802.3at / 802.3bt (aktiv) bis zu 100 W; passives PoE 11–60 V

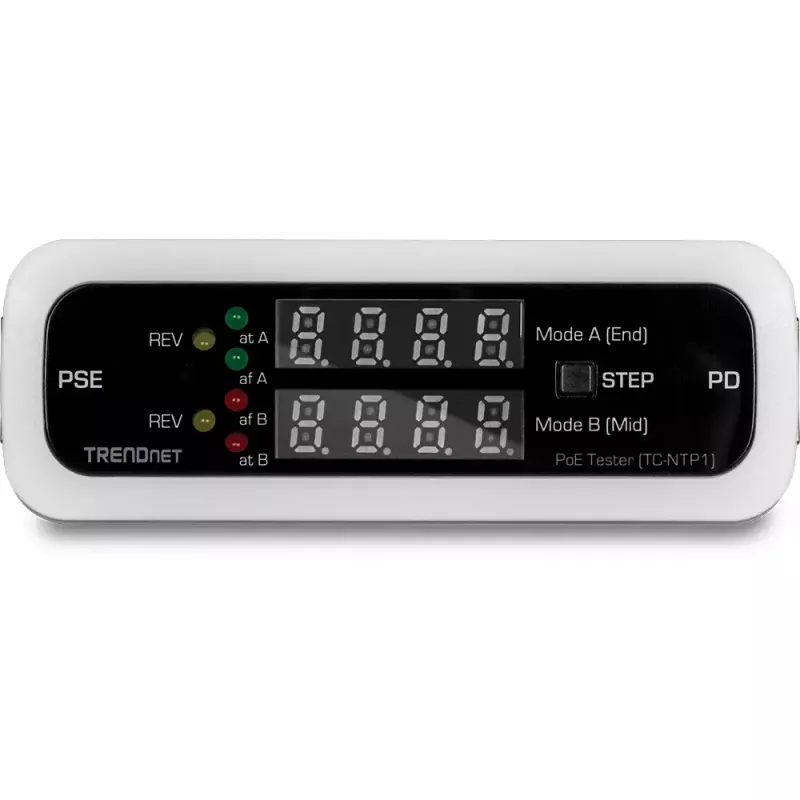

• Anzeige: Frontseitige 4-stellige blaue 7-Segment-LED-Anzeige
• Testmodi: T-Modus, N-Modus, I-Modus

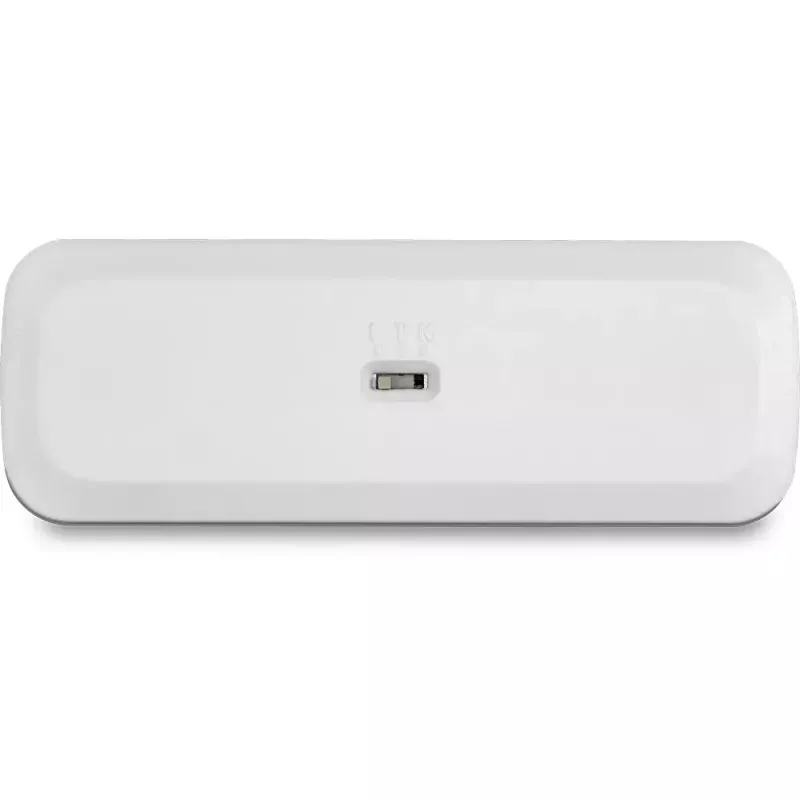

• Bedienelemente: Schritt-Taste zum Durchblättern/Sperren von Messwerten; unterer Kippschalter zum Wechseln der Modi
• Stromversorgung: Batteriefreier Betrieb (Stromversorgung über die PoE-Verbindung)
• Abmessungen: ~100 mm x 36 mm x 26 mm
• Zertifizierungen: CE, FCC

Verwendung

Schließen Sie das PSE (PoE-Switch oder Injektor) an den mit PSE beschrifteten Gigabit-Port und das PD (das zu versorgende Gerät) an den mit PD beschrifteten Gigabit-Port an. Verwenden Sie den unteren Kippschalter, um den T-Modus zum Testen des PSE-Ports und Messen der Spannungsausgabe, den N-Modus für nicht standardkonforme passive PoE-Geräte oder den I-Modus für Inline-Messung des angeschlossenen PD auszuwählen. Drücken Sie die Schritt-Taste, um zwischen Spannungs-, Stromstärke- und Leistungsanzeigen zu wechseln; halten Sie sie gedrückt, wenn Sie eine bestimmte Anzeige für die kontinuierliche Überwachung sperren möchten. Lesen Sie die numerischen Werte auf der frontseitigen LED-Anzeige ab und beachten Sie die LED-Indikatoren für PoE-Typ, Polarität und Stromversorgungsstatus.

Empfehlungen

Verwenden Sie den TC-NTP1 inline zwischen PSE und PD, wenn Sie sofortige Echtzeit-Leistungsmessungen benötigen. Um optimale Ergebnisse zu erzielen, stellen Sie sicher, dass der Modus dem Gerätetyp entspricht (T-Modus für PSE-Test, N-Modus für passives PoE, I-Modus für Inline-PD-Messung) und setzen Sie den Tester keinen extremen Temperaturen oder Feuchtigkeit aus.
