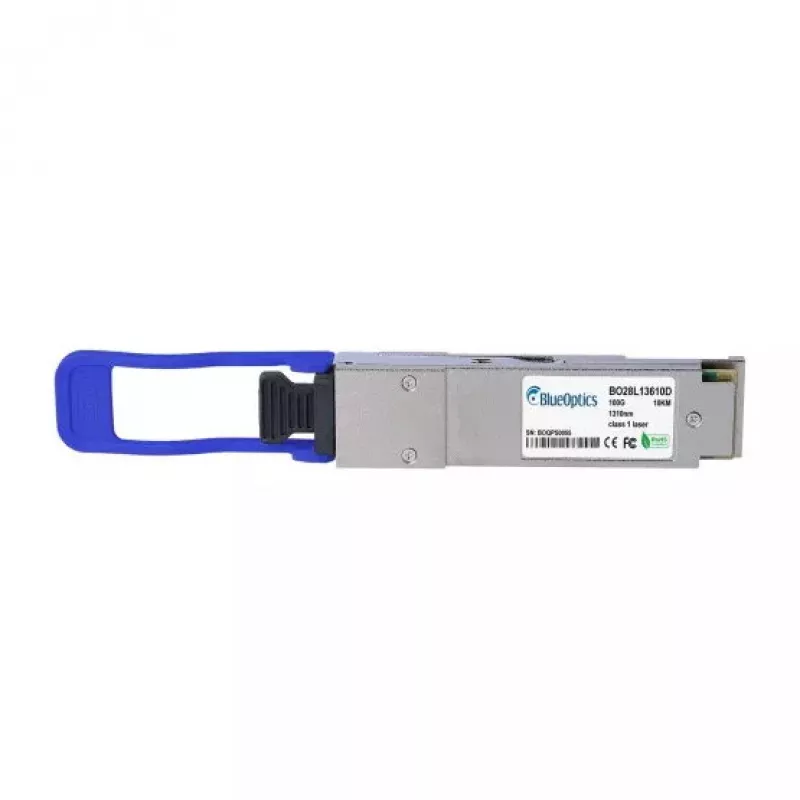

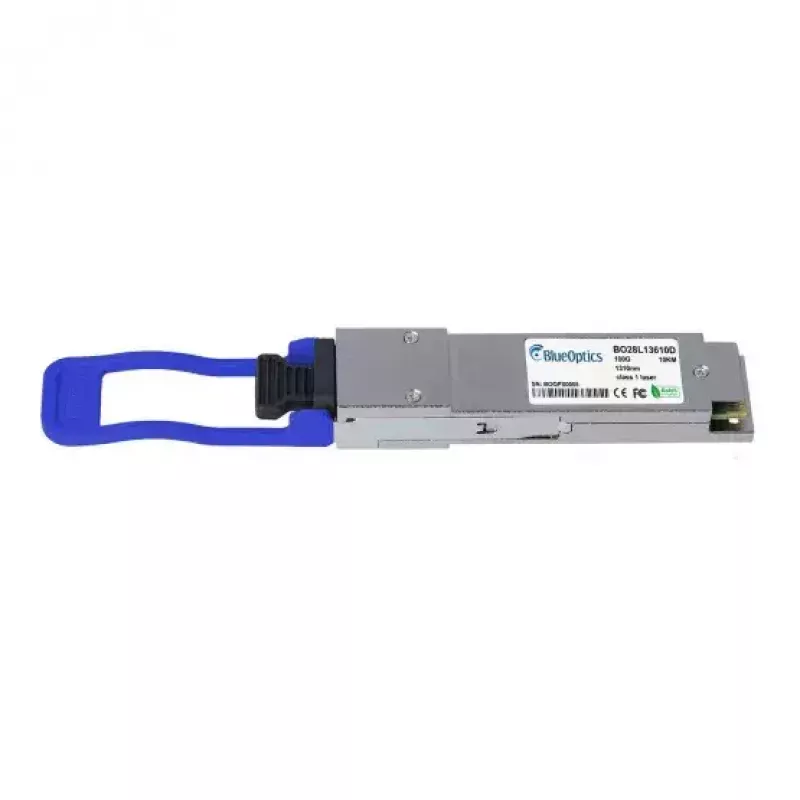

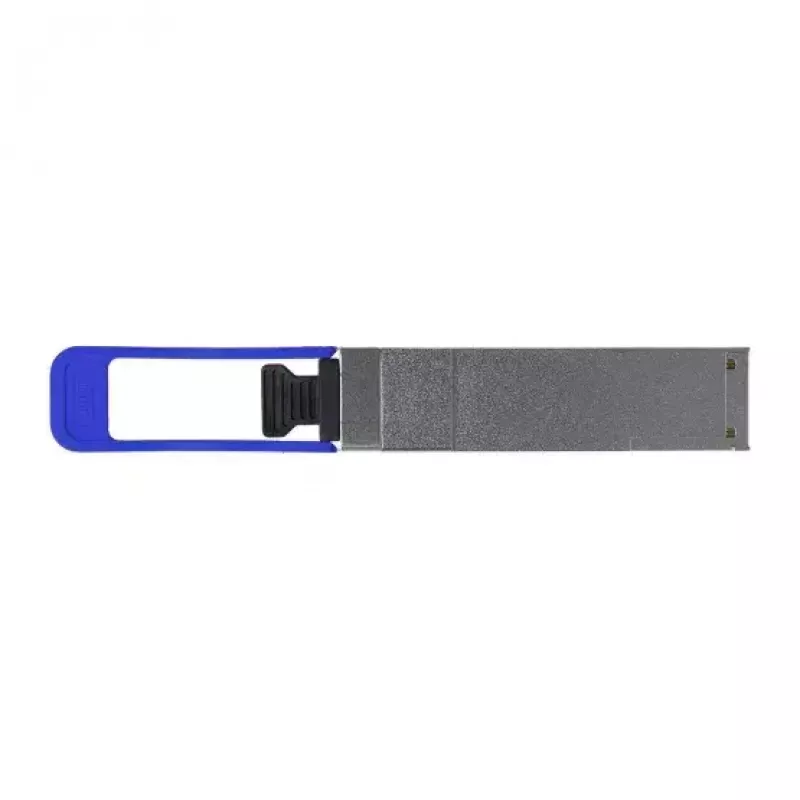

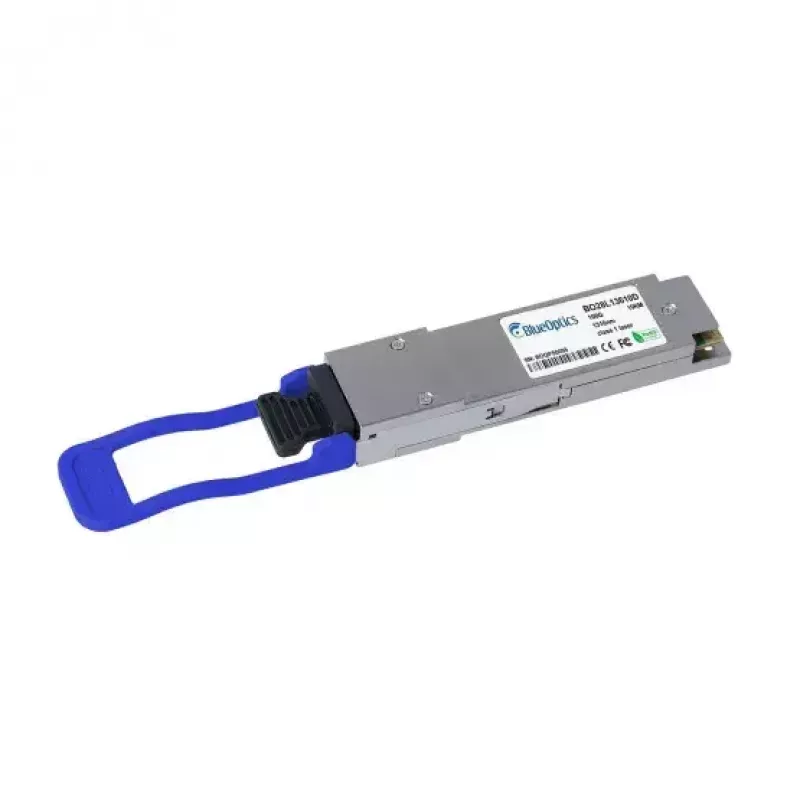

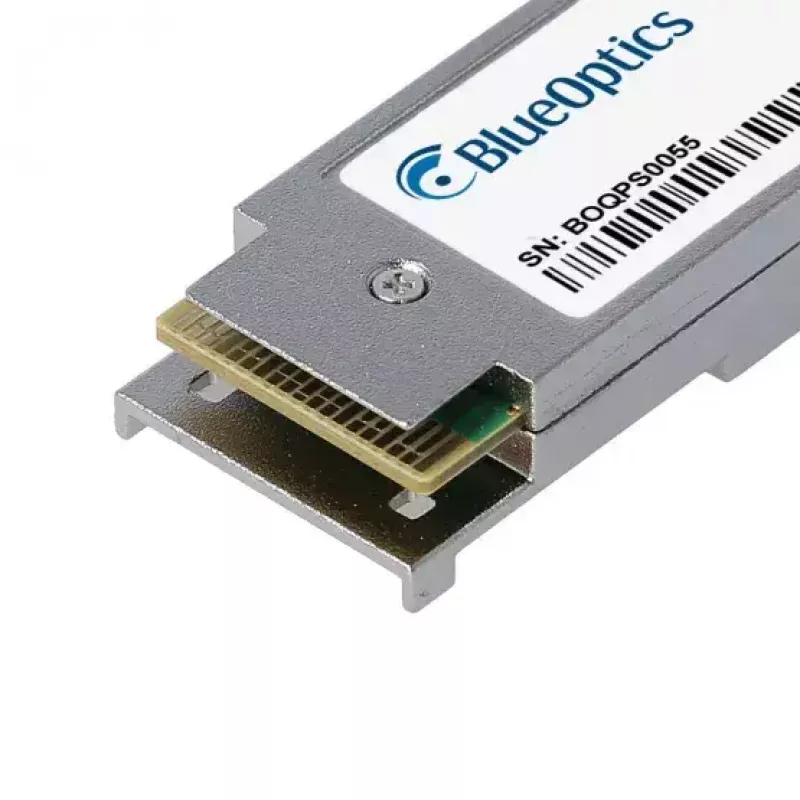

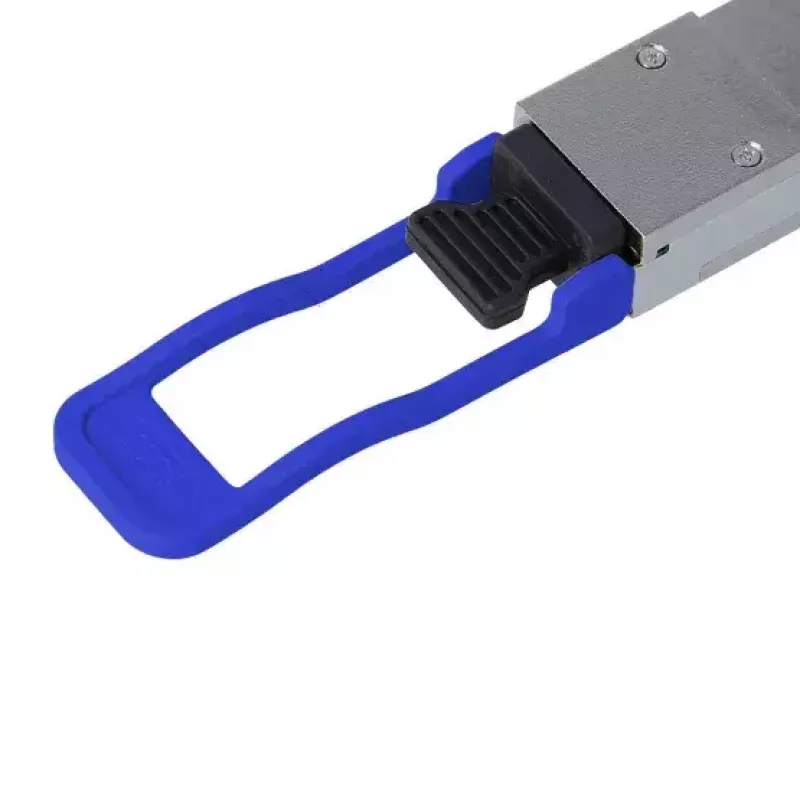

Netzwerk-Transceiver-Modul BlueOptics AFCT-89WAEDZ-BC-BO 100000 Mbit/s QSFP28

Das BlueOptics AFCT-89WAEDZ-BC-BO QSFP28-Netzwerk-Transceiver-Modul ist ein Singlemode-Glasfaser-Transceiver mit 100000 Mbit/s, der für Hochgeschwindigkeits-Datenverbindungen bis zu 10 km ausgelegt ist. Das Modul ist in einem Metallgehäuse untergebracht und bietet elektrische und mechanische Kompatibilität mit QSFP28-MSA-Schnittstellen bei einer Betriebsspannung von 3,3 V. Es unterstützt LC-Duplex-Anschlüsse und 100GBASE-LR4-Übertragung mittels 4x WDM-Kanälen und verfügt über eine digitale Diagnoseüberwachung (DDM/DOM) für Echtzeit-Status von Spannung, Temperatur, Laser-Bias und optischer Leistung.

Vorteile

Das Modul kombiniert ein kompaktes QSFP28-Formfaktor mit einem Metallgehäuse für mechanische Robustheit und Wärmeableitung. Es ist nach CE-, FCC- und RoHS-Standards zertifiziert und besteht aus ausgewählten optischen und elektronischen Komponenten, um eine hohe mittlere Betriebsdauer zwischen Ausfällen (MTBF) von etwa 1.000.000 Stunden zu erreichen. Die integrierte DDM/DOM vereinfacht die Fernüberwachung und Fehlerbehebung von Glasfaserverbindungen.

Geeignet für

• 100G-Ethernet-Verbindungen zwischen Switches und Routern in Campus- und Rechenzentrums-Backbones
• Langstrecken-Singlemode-Glasfaser-Verbindungen bis zu 10 km
• Hochleistungs-Speichernetzwerke und Aggregations-Uplinks
• Umgebungen, die digitale Diagnose für proaktive Wartung erfordern

Wichtige Spezifikationen

• Schnittstellentyp: QSFP28
• Maximale Datenübertragungsrate: 100000 Mbit/s (100 Gbit/s)
• Optischer Standard: 100GBASE-LR4, 4x WDM
• Anschluss: LC-Duplex (Singlemode)
• Übertragungsdistanz: bis zu 10 km über Singlemode-Glasfaser
• Betriebsspannung: 3,3 V
• Betriebstemperaturbereich: 0 °C bis +70 °C
• Digitale Diagnose: DDM/DOM (MSA SFF‑8472 konform)
• Gehäuse: Metall
• Produktgewicht: 0,04 kg
• Zertifizierungen: CE, FCC, RoHS

Verwendung

Installieren Sie den BlueOptics QSFP28-Transceiver in einen kompatiblen QSFP28-Port an Switches, Routern oder anderen Netzwerkgeräten, die 100GBASE-LR4-Module unterstützen. Verbinden Sie ein LC-Duplex-Singlemode-Patchkabel zwischen den Transceivern an beiden Enden der Verbindung und überprüfen Sie den Verbindungsstatus über das Host-Gerät. Falls verfügbar, aktivieren und lesen Sie DDM/DOM-Metriken vom Host aus, um Versorgungsspannung, Temperatur, Laser-Bias-Strom und optische Leistung für Echtzeit-Diagnose zu überwachen. Stellen Sie sicher, dass die Geräte-Firmware oder der Treiber Drittanbieter-Transceiver erkennt, falls vom Hardware-Hersteller gefordert.

Empfehlungen

Verwenden Sie Singlemode-LC-Duplex-Glasfaser-Patchkabel und, wo möglich, zertifizierte Glasfaser-Patchfelder, um eine optimale optische Leistung zu gewährleisten. Überprüfen Sie die Kompatibilität mit Ihrer Hardware-Plattform und aktivieren Sie die DDM/DOM-Überwachung, um Serviceunterbrechungen vorzubeugen. Beachten Sie die Temperatur- und Handhabungsrichtlinien des Herstellers während der Installation und des Betriebs.
