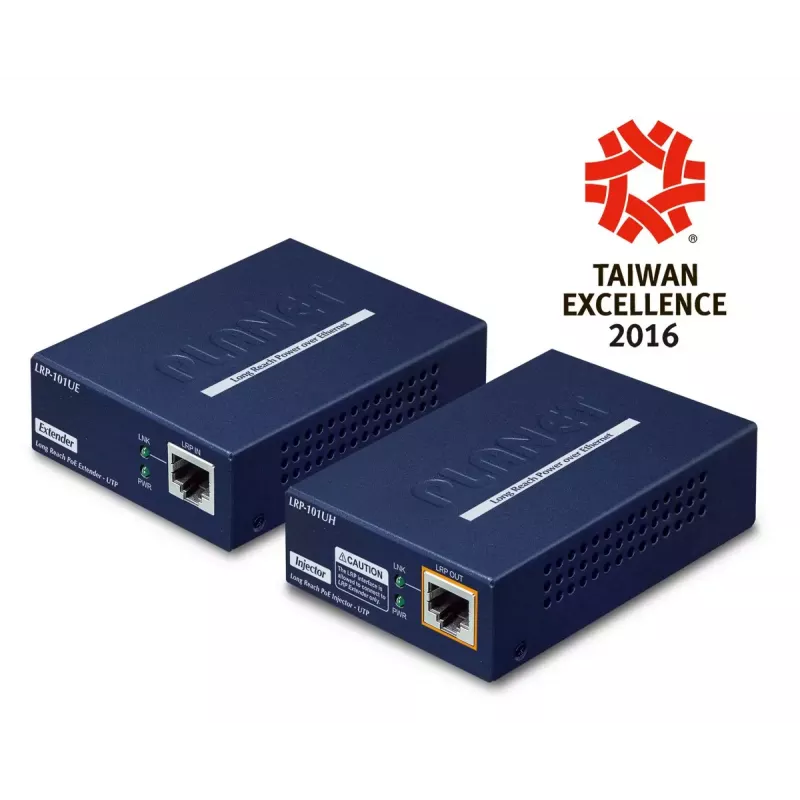

Netzwerk-Sender und -Empfänger PLANET LRP-101U-KIT

Die PLANET Long Reach PoE-Lösung LRP-101U-KIT ist ein Netzwerk-Sender- und Empfänger-Kit, das 10/100 Mbit/s Ethernet erweitert und gleichzeitig Strom an entfernte 802.3af/at-Powered-Devices jenseits der standardmäßigen 100-m-Ethernet-Grenze einspeist. Das Kit unterstützt die Daten- und Stromübertragung über große Entfernungen von bis zu 500 m (1.640 ft) über ein 4-paariges UTP-Kabel und bis zu 300 m (1.000 ft) über eine einzelne verdrillte Zweidrahtleitung und umfasst ein kompaktes, robustes Metall-Injektor- und Extender-Paar mit Wandmontagefähigkeit und einem Betriebstemperaturbereich von -20 bis 70 °C.

Vorteile

Das LRP-101U-KIT bietet eine Punkt-zu-Punkt-, Plug-and-Play-PoE-über-UTP-Lösung, die externe Stromanschlüsse am Gerätestandort überflüssig macht. Es liefert bis zu 25 W an IEEE 802.3af/at PoE-Powered-Devices, unterstützt Cat5e- bis Cat7-Kabel und bietet eine stabile, qualitativ hochwertige Übertragung über große Entfernungen. Das Metallgehäuse und der weite Betriebstemperaturbereich machen das Kit für anspruchsvolle Außen- und Industrieumgebungen geeignet. Frontseitige LEDs liefern klare Diagnoseinformationen für eine einfache Statusüberwachung.

Geeignet für

• PoE-IP-Kamerainstallationen über große Entfernungen (Überwachung)
• Wireless-AP- oder WLAN-Erweiterungen, wo keine Steckdosen verfügbar sind
• Zutrittskontrollsysteme an abgelegenen Standorten
• Lagerhäuser, Parkplätze, Campusgelände und ähnliche weitläufige Bereiche

Wichtige technische Daten

• Modell: PLANET LRP-101U-KIT (Injektor + Extender)
• Datenrate: 10/100 Mbit/s
• Maximale PoE-Ausgangsleistung zum PD: bis zu 25 W
• Reichweite über 4-paariges UTP: bis zu 500 m (1.640 ft)
• Reichweite über einzelne verdrillte Zweidrahtleitung: bis zu 300 m (1.000 ft)
• PoE-Standard: IEEE 802.3af/at-konform
• Betriebstemperatur: -20 bis 70 °C
• GehäVerwendung: robustes Metall, wandmontierbar
• Sicherheit: 128-Bit-AES (Gerät unterstützt sichere Übertragung)
• Ausgangsspannung: 48 V

Verwendung

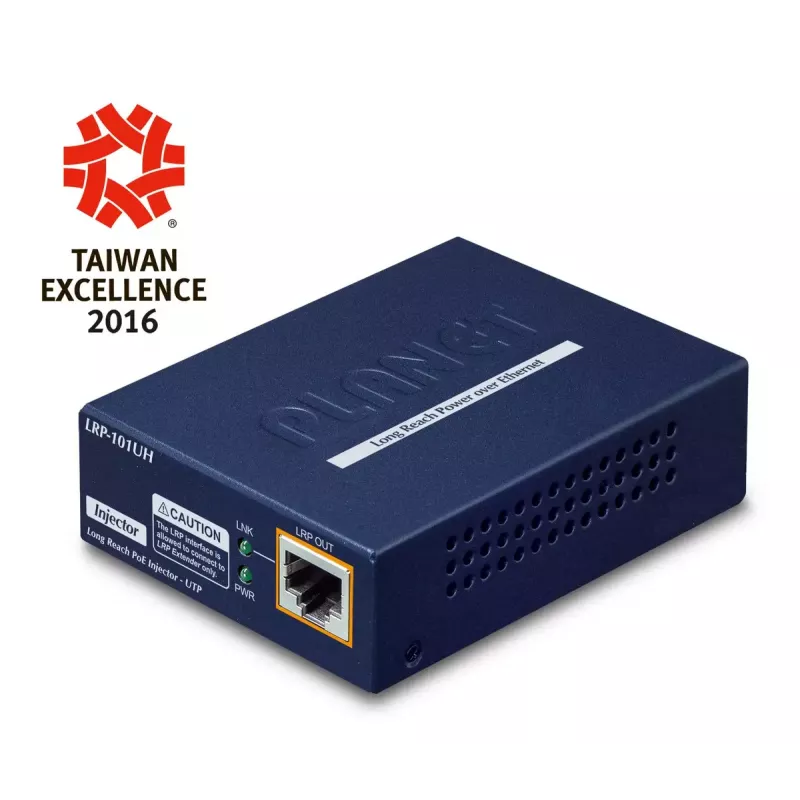

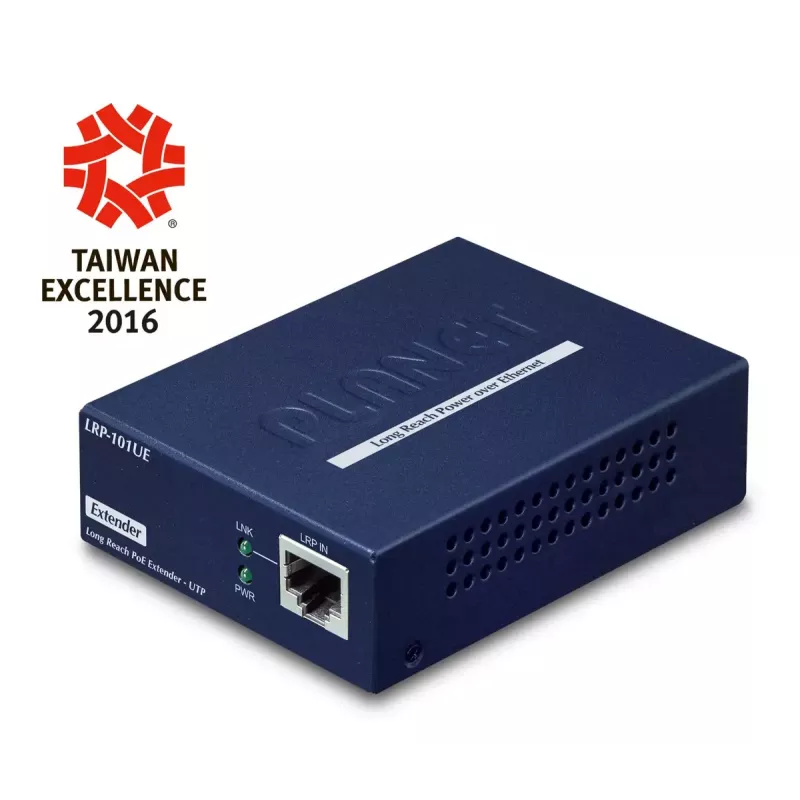

Installieren Sie die Injektor-Einheit in der Nähe der Stromquelle und verbinden Sie sie über ein Standard-Ethernet-Kabel mit dem Netzwerk-Switch. Verlegen Sie ein 4-paariges UTP-Kabel (oder eine vorhandene verdrillte Zweidrahtleitung) vom Injektor zum Extender, der sich bis zur unterstützten Distanz entfernt befindet. Verbinden Sie den Extender mit dem PoE-PD (z. B. IP-Kamera oder Wireless-AP) über ein kurzes Ethernet-Kabel. Schalten Sie den Injektor ein; das System ist Plug-and-Play und erfordert keine zusätzliche Konfiguration. Beobachten Sie die frontseitigen LEDs, um Verbindungs-, Strom- und Betriebsstatus zu überprüfen.

Empfehlungen

Verwenden Sie ein UTP-Kabel der Kategorie 5e oder besser (Cat5e–Cat7 empfohlen) für optimale Signalqualität. Für die längste stabile Videoübertragung vermeiden Sie die Verlegung von UTP-Kabeln in der Nähe von Hochspannungsleitungen und wählen Sie geschirmte Kabel in elektrisch störbelasteten Umgebungen. Überprüfen Sie die Anforderungen des PD, um sicherzustellen, dass die maximale Ausgangsleistung von 25 W den Gerätebedarf deckt.
