Netzwerk-Patchkabel Lanview LVN122433 – Cat6, ungeschirmt, Länge nicht angegeben

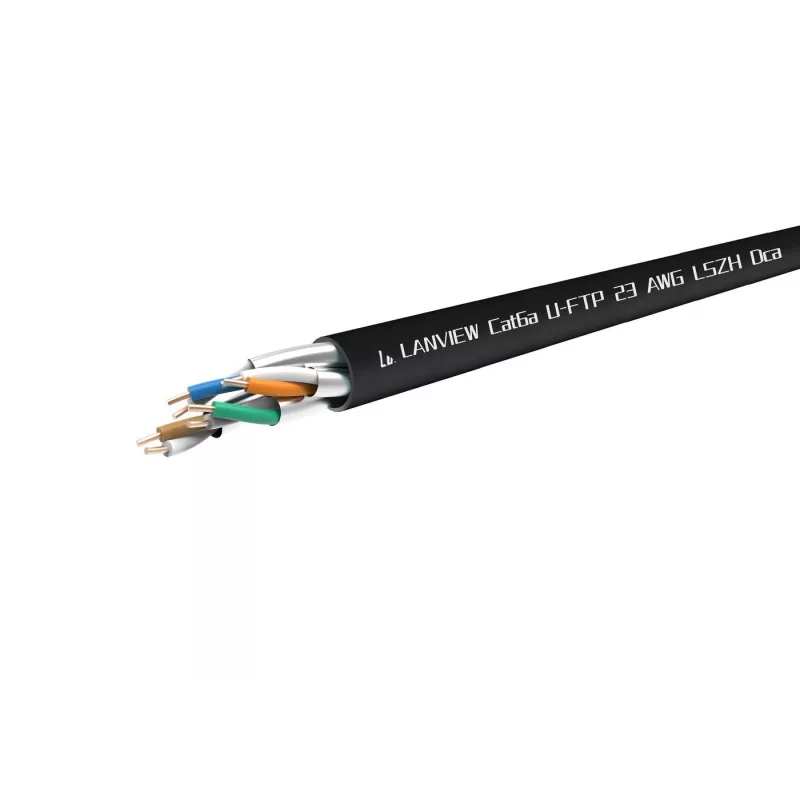

Lanview Cat6a U-FTP LSZH-Kabel ist für die strukturierte Hochgeschwindigkeitsverkabelung konzipiert und entspricht den Normen ISO/IEC 11801, EIA/TIA 568B und EN50173-2. Jedes Kabel enthält vier Paare PE-isolierter, farbcodierter Leiter und eignet sich für Installationen, die einen hohen Datendurchsatz erfordern. Das Kabel ist HDBaseT-zertifiziert und ermöglicht die Übertragung von unkomprimiertem Full HD-, 2K- und 4K-Video, Audio, 100BaseT Ethernet, Strom und Steuersignalen über eine einzige Cat6A-Leitung.

Vorteile

Die Kabelkonstruktion mit U-FTP-Schirmung und PE-isolierten Leitern bietet einen verbesserten Schutz gegen externe Störungen und eignet sich daher für elektrisch gestörte Umgebungen und beengte Kabelwege. Der LSZH-Außenmantel reduziert die Emission von schädlichem Rauch und korrosiven Gasen im Brandfall. Metermarkierungen auf dem Mantel erleichtern die Installation und Messung, während massive 23 AWG Kupferleiter und ein NVP von 74 % eine gleichbleibende Signalleistung für anspruchsvolle Netzwerk- und AV-Anwendungen gewährleisten.

Geeignet für

• Hochgeschwindigkeits-Ethernet- und Gigabit-Netzwerk-Backbones
• HDBaseT-AV-Verteilung, einschließlich Full HD-, 2K- und 4K-Video
• Umgebungen mit erheblichen elektromagnetischen Störungen
• Enge Kabelkanäle und beengte Verlegungsräume

Technische Daten

• Kabelkategorie: Cat6A
• Leitertyp: 23 AWG massives Kupfer
• Paarisolierung: PE (farbcodierte Paare)
• Schirmung: U-FTP (Gesamtschirmung ungeschirmt, Paare einzeln foliert)
• Außenmantel: LSZH (Low Smoke Zero Halogen), Farbe: schwarz
• Nominale Ausbreitungsgeschwindigkeit (NVP): 74 %
• Metermarkierung auf dem Mantel für die Installation
• Brandverhaltensklasse: Dca-s1, d2, a1
• Zugelassen für HDBaseT-Übertragung

Verwendung

Entfernen Sie den Außenmantel und bereiten Sie die Paare gemäß dem Verdrahtungsschema des Herstellers des Steckers oder Keystone-Jacks vor, wobei Sie den erforderlichen T568A- oder T568B-Anschlussstandard einhalten. Stellen Sie sicher, dass die Verdrillung der Paare erhalten bleibt und halten Sie den empfohlenen Biegeradius während der Installation ein. Verwenden Sie kompatible RJ45-Stecker oder Patchpanels, die für Cat6A ausgelegt sind, um das Kabel abzuschließen, und testen Sie jede Verbindung mit einem qualifizierten Kabeltester, um die Leistung vor der Inbetriebnahme zu überprüfen.

Empfehlungen

Installieren Sie das Kabel gemäß den örtlichen Bau- und Brandschutzvorschriften. Vermeiden Sie es, das Kabel über längere Strecken nahe und parallel zu Hochspannungsleitungen zu führen, um mögliche Störungen zu minimieren. Verwenden Sie geeignetes Kabelmanagement und Zugentlastung und überprüfen Sie die Kompatibilität der HDBaseT-Geräte für die vollständige AV- und Stromübertragung über Cat6A.
