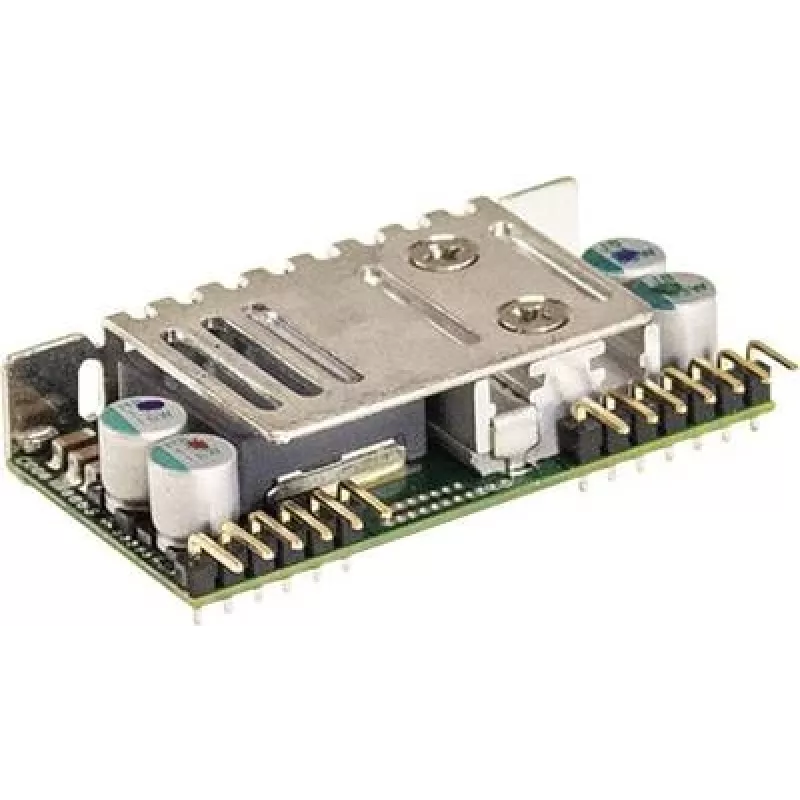

Netzteil/Wechselrichter MEAN WELL NID100-24, 100 W, 24 V Ausgang, 30–53 V Eingang

Der MEAN WELL NID100-24 ist ein kompakter, nicht isolierter DC-DC-Wandler, der für die Leistungsumwandlung auf Platinenebene ausgelegt ist, wenn eine stabile 24-V-Ausgabe von einem höheren DC-Bus benötigt wird. Mit einer Leistung von bis zu 100 W bei 24 V DC und 4,2 A sowie einem weiten Eingangsbereich von 30–53 V DC wird das Modul in einem offenen SIP-Gehäuse zur Leiterplattenmontage geliefert. Seine geringe Stellfläche und niedrige Bauhöhe (50,8 mm Tiefe, 12 mm Höhe) machen ihn geeignet für platzbeschränkte Industrie- und Telekommunikationssysteme, wo eine zuverlässige DC-Abwärtslösung benötigt wird.

Vorteile

Der Wandler liefert eine geregelte 24-V-Ausgabe bei bis zu 4,2 A mit einem Eingangsbereich, der gängige Zwischenkreis-DC-Spannungen abdeckt. Sein offenes SIP-Gehäuse ermöglicht eine unkomplizierte Leiterplattenmontage und Integration in kundenspezifische Stromversorgungsbaugruppen. Die Fern-Ein/Aus-Steuerung ermöglicht eine systemweite Leistungssequenzierung und Fernverwaltung. Das Gerät ist leicht, RoHS-konform und für den Dauerbetrieb in Geräten ausgelegt, die eine kompakte DC-DC-Wandlung erfordern.

Geeignet für

• Industrielle Steuerungssysteme und Automatisierungselektronik
• Telekommunikationsgeräte und Basisstationsmodule
• Verteilte Stromversorgungssysteme und Zwischenkreisumwandlung
• Eingebettete Systeme und kompakte Stromversorgungseinschübe

Technische Daten

• Ausgangsspannung: 24 V DC
• Maximaler Ausgangsstrom: 4,2 A
• Maximale Ausgangsleistung: 100 W
• Eingangsspannungsbereich: 30–53 V DC
• Topologie: nicht isolierter DC-DC-Wandler
• GehäVerwendung: SIP, offener Rahmen für Leiterplattenmontage
• Steuerung: Fern-Ein/Aus-Funktion
• Abmessungen (ca.): 50,8 mm Tiefe, 12 mm Höhe
• Gewicht (ca.): 35 g

Verwendung

Montieren Sie den Wandler auf einer kompatiblen Leiterplatte unter Beachtung der üblichen Layout-Richtlinien für DC-DC-Leistungsmodule, wobei geeignete Kupferflächen für die Wärmeableitung und korrekte Polarität von Ein- und Ausgang sicherzustellen sind. Schließen Sie den Eingang an eine stabile 30–53-V-Gleichstromquelle an und überprüfen Sie den Ausgang mit einer geeigneten Last, die 4,2 A nicht überschreitet. Verwenden Sie die Fern-Ein/Aus-Steuerung, um den Ausgang entsprechend Ihrer Systemleistungssequenzierung zu aktivieren oder zu deaktivieren. Beachten Sie die vom Hersteller empfohlenen Abstände und Erdungspraktiken bei der Integration in Industrie- oder Telekommunikationsgeräte.
