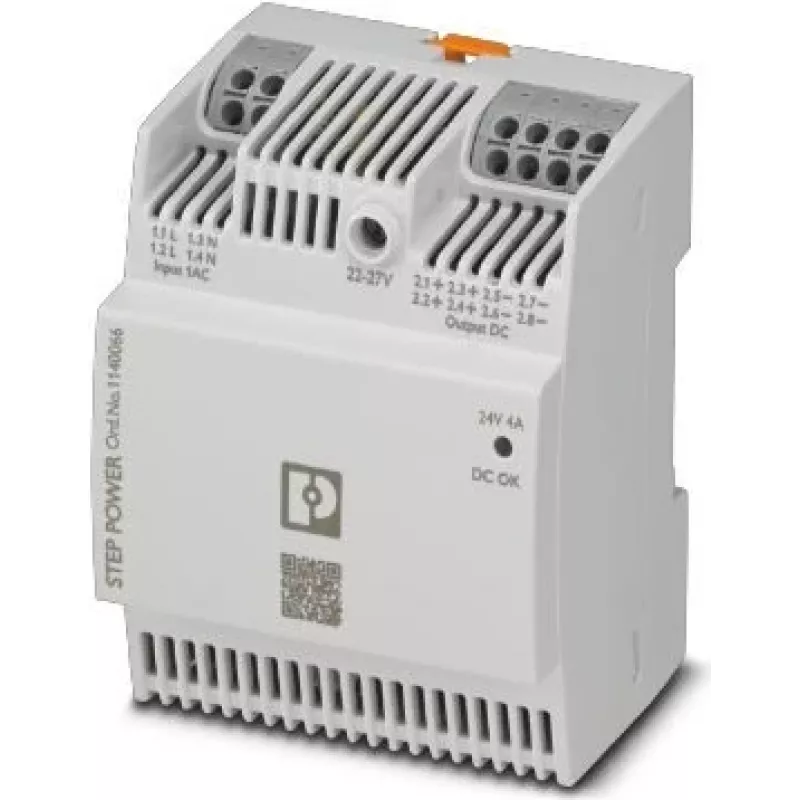

Netzteil Phoenix Contact STEP3-PS/1AC/24DC/4/PT 96 W AC 100-250 V

Das Phoenix Contact STEP3-PS/1AC/24DC/4/PT 96 W AC 100-250 V ist ein kompaktes industrielles Netzteil, das eine stabile 24 V DC-Ausgangsspannung mit einer Nennleistung von 96 W liefert. Es akzeptiert einen weiten AC-Eingangsbereich von 100–250 V bei 50–60 Hz und ist für den Dauerbetrieb mit einem hohen MTBF-Wert ausgelegt, wodurch es sich für Maschinensteuerungen, Automatisierungsschaltschränke und DIN-Schienen-Installationen eignet, bei denen Platz und Zuverlässigkeit wichtig sind.

Vorteile

Dieses Netzteil bietet eine große Eingangsspannungstoleranz und Frequenzkompatibilität für den internationalen Einsatz. Sein kompaktes Gehäuse ermöglicht die Installation in beengten Schaltschränken. Das Gerät ist für eine lange Lebensdauer und zuverlässigen Betrieb ausgelegt, wie die hohe mittlere ausfallfreie Zeit zeigt. Die Einhaltung von RoHS- und WEEE-Standards reduziert die Umweltbelastung und vereinfacht Entsorgungs- und Recyclingprozesse.

Geeignet für

• Industrielle Schaltschränke und auf DIN-Schiene montierte Steuerungssysteme
• Automatisierungsgeräte und SPS-Stromversorgung
• Elektronik von Werkzeugmaschinen und Geräte in der Produktion
• Dezentrale Bedienfelder, Sensoren und Feldgeräte, die eine 24 V DC-Versorgung benötigen

Wichtige Spezifikationen

• Ausgangsspannung: 24 V DC
• Gesamtausgangsleistung: 96 W
• Eingangsspannungsbereich: 100–250 V AC
• Eingangsfrequenz: 50–60 Hz
• MTBF: 1.350.000 Stunden (mittlere ausfallfreie Zeit)
• Schutz- und Umweltkonformität: RoHS und WEEE
• Abmessungen (B × T × H): 72 mm × 61 mm × 90 mm

Verwendung

Montieren Sie das Gerät auf einer Standard-DIN-Schiene in einem geeigneten Elektrogehäuse. Schließen Sie die AC-Versorgung unter Beachtung der örtlichen Verdrahtungsvorschriften an die Eingangsklemmen an und sorgen Sie für korrekte Absicherung und Erdung. Verbinden Sie den 24 V DC-Ausgang mit der Last, beachten Sie dabei die Polarität und die kumulierten Stromgrenzen, sodass die Gesamtlast 96 W nicht überschreitet. Sorgen Sie für ausreichende Belüftung um das Gerät und überprüfen Sie die LED- oder Statusanzeige auf normalen Betrieb.

Empfehlungen

Installieren Sie das Netzteil an einem staubfreien, vibrationsarmen Ort innerhalb eines Schaltschranks. Verwenden Sie einen geeigneten Überspannungsschutz am AC-Eingang bei Installationen, die elektrischen Störungen ausgesetzt sind. Überprüfen Sie regelmäßig die Anschlussklemmen auf festen Sitz und kontrollieren Sie die Umgebungstemperatur, um Überhitzung zu vermeiden und die Nennausgangsleistung sicherzustellen.
