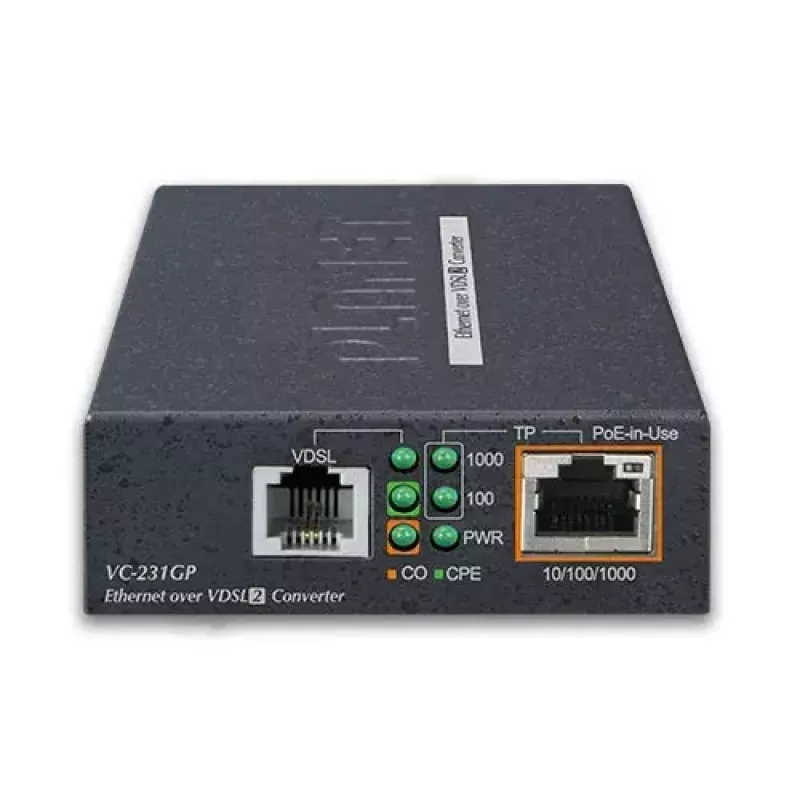

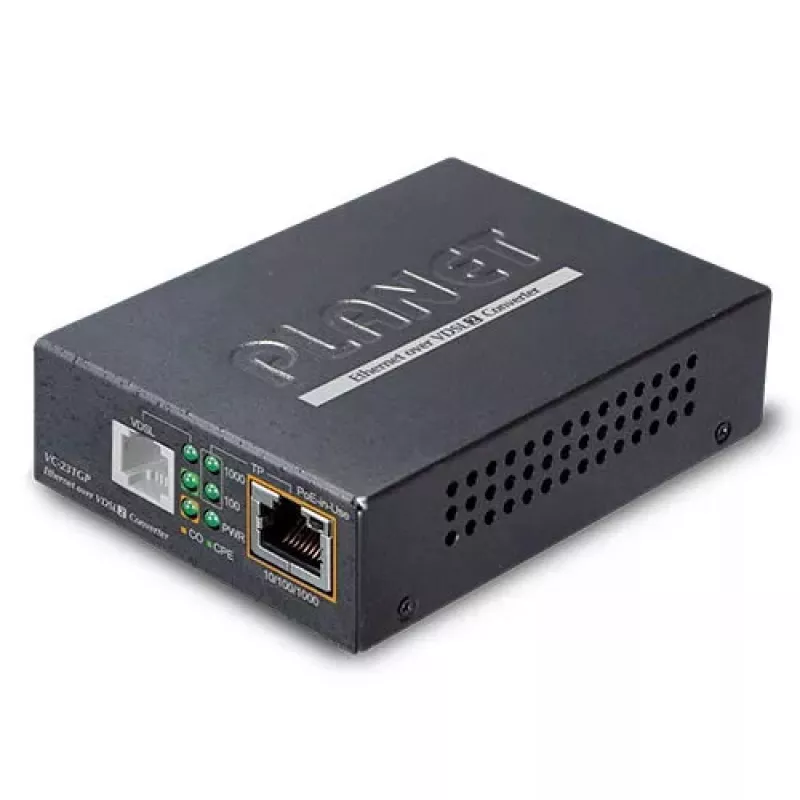

Network Media Converter PLANET VC-231GP

Der PLANET VC-231GP ist ein Single-Port Gigabit-Ethernet-über-VDSL2-Konverter mit integriertem IEEE 802.3at PoE+ Injektor, der entwickelt wurde, um Gigabit-Ethernet zu erweitern und entfernte PoE-Geräte über vorhandene Telefonkupferleitungen mit Strom zu versorgen. Er unterstützt VDSL2/ADSL2+-Technologien und kann mit VDSL2-Konvertern oder Multi-Channel-VDSL2-Switches zusammenarbeiten, um Ethernet-Daten über Telefonleitungen bis zu 1,4 km zu übertragen und dann Daten weiterzuleiten und bis zu 30 W PoE-Strom über weitere 100 m UTP-Kabel an IEEE 802.3af/at Powered Devices zu liefern.

Vorteile

Der VC-231GP kombiniert Gigabit-Ethernet, VDSL2/ADSL2+-DSL-Technologie und IEEE 802.3at PoE+ in einem kompakten Metallgehäuse, um Hochgeschwindigkeits-Datenübertragung und Fernstromversorgung von Geräten ohne Neuverkabelung zu ermöglichen. Er unterstützt asymmetrische und symmetrische VDSL2-Profile, bietet stabile DSL-Verbindungen mit optionaler Vectoring-Unterstützung zur Reduzierung von Übersprechen und verfügt über ADSL2+-Fallback für Kompatibilität mit älteren ISP-Netzen. Das Gerät verfügt über zwei Betriebsmodi (CPE und CO), die über einen DIP-Schalter auswählbar sind, und enthält einen Telefon-Splitter zur gemeinsamen Nutzung vorhandener POTS-Leitungen.

Geeignet für

• Erweiterung der Netzwerkkonnektivität zu entfernten PoE-IP-Kameras
• Stromversorgung und Anschluss von PoE-WLAN-Access-Points
• Anschluss von PoE-VoIP-Telefonen oder Türsprechanlagen über vorhandene Telefonleitungen
• Aufbau von Punkt-zu-Punkt-Ethernet-Verbindungen über Kupfertelefonleitungen

Wichtige Spezifikationen

• Modell: PLANET VC-231GP
• Ethernet-Port: 1 × Gigabit (10/100/1000Base-T)
• Maximale Datenrate: 1000 Mbit/s (Ethernet), VDSL2 bis zu 150/150 Mbps (kurze Reichweite)
• Maximale VDSL2-Reichweite: bis zu 1,4 km (4.593 ft) über Telefonleitung
• PoE: IEEE 802.3at Power over Ethernet Plus, bis zu 30 W Ausgangsleistung an PD über 100 m UTP
• DSL-Unterstützung: VDSL2 mit G.993.5 Vectoring-Unterstützung; ADSL2+-Fallback
• Abmessungen: 97 × 70 × 26 mm; Gewicht: 0,206 kg
• Farbe: Schwarz; Gehäuse: Metall

Verwendung

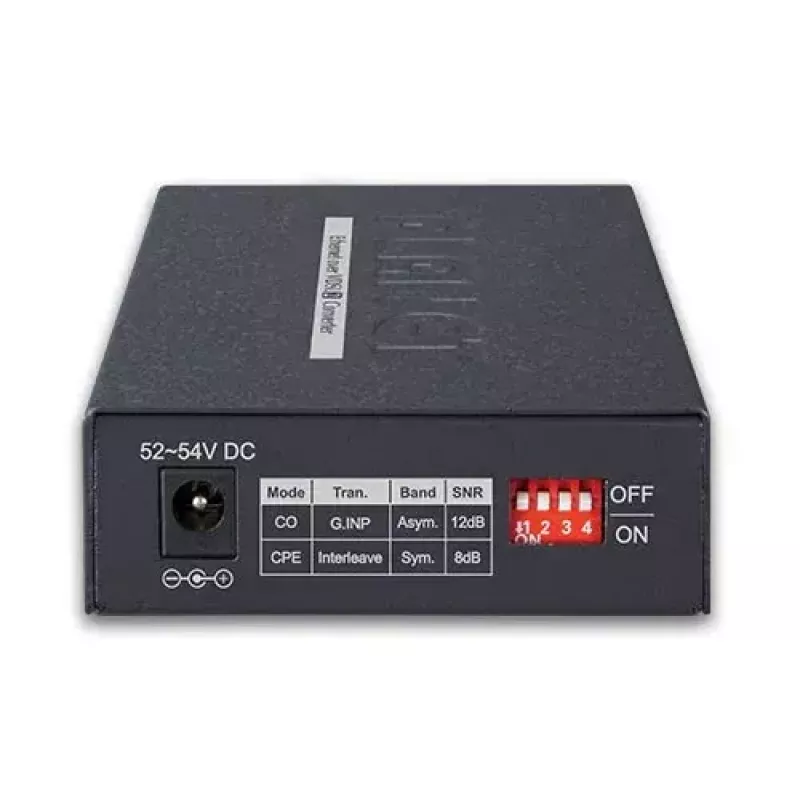

Stellen Sie den VC-231GP über den integrierten DIP-Schalter auf CPE-Modus, wenn er an einem entfernten Standort installiert wird, oder auf CO-Modus, wenn er am zentralen Standort verwendet wird. Für eine Punkt-zu-Punkt-Verbindung kombinieren Sie den VC-231GP (CPE) mit einem kompatiblen PLANET CO-Gerät (z. B. VC-231G oder VC-234G) auf der zentralen Seite. Schließen Sie den Konverter über den mitgelieferten Splitter an die vorhandene RJ11-Telefonbuchse an, um POTS- und VDSL2-Signale zu trennen, und verbinden Sie dann ein Cat5e/6-UTP-Kabel vom Gigabit-Ethernet-Port mit dem entfernten PoE-Gerät. Das Gerät stellt automatisch eine DSL-Verbindung her und versorgt IEEE 802.3af/at Powered Devices mit Daten und PoE-Strom.

Empfehlungen

Installieren Sie den VC-231GP in der Nähe des entfernten PoE-Geräts, um die UTP-Kabellänge zu minimieren (max. 100 m für volle PoE-Versorgung), verwenden Sie Cat5e- oder Cat6-Kabel für die Ethernet-Strecke und kombinieren Sie das Gerät nach Möglichkeit mit einem PLANET VDSL2 CO-Gerät mit Vectoring-Unterstützung, um die Leitungsstabilität und den Durchsatz zu verbessern.
